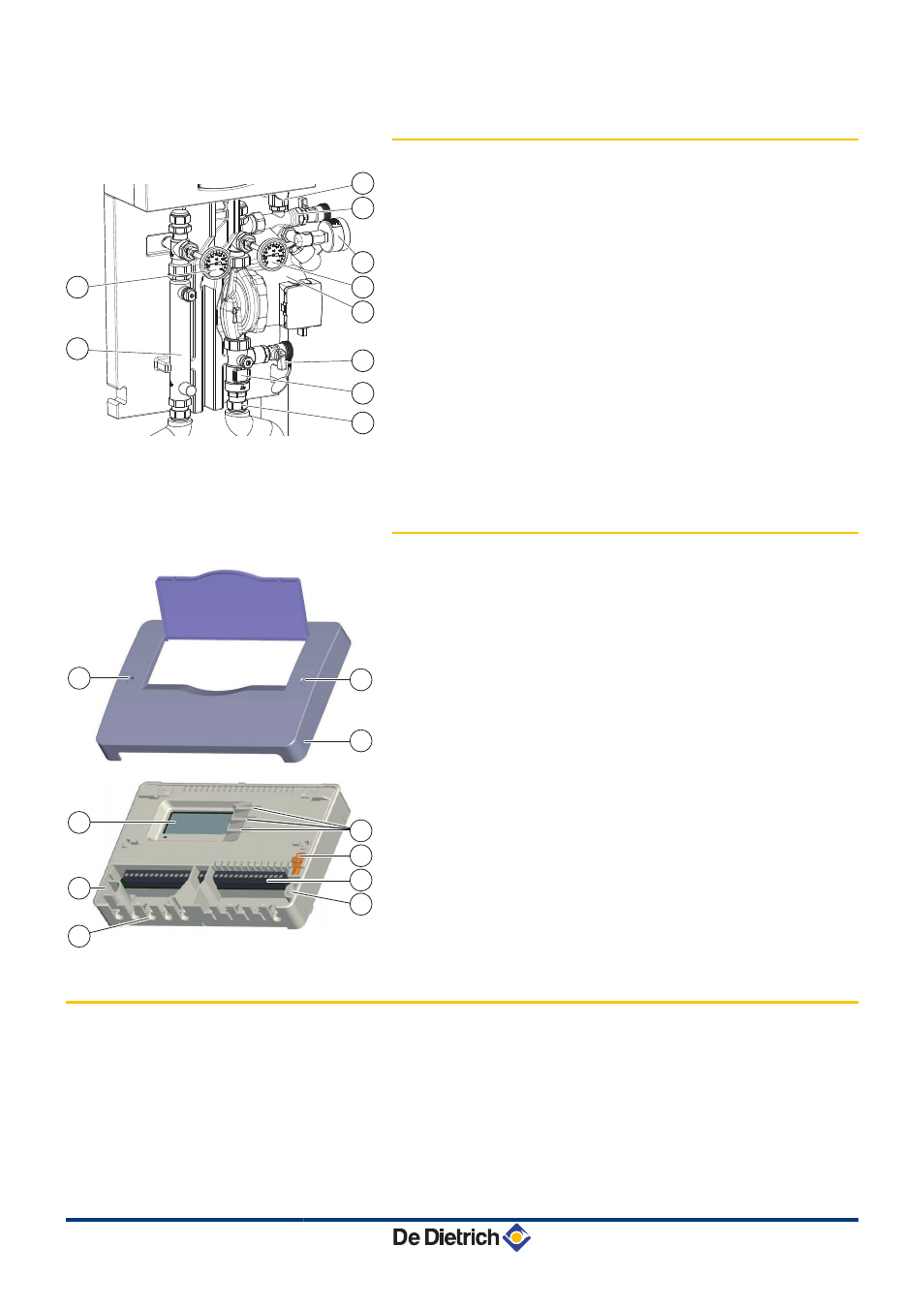

Страница 15: Принцип действия, 3 принцип действия
3.2.2.
Гидравлический блок солнечной
установки
A
Манометр
Z
Насос контура солнечных коллекторов
E
Кран для заполнения
R
Сливной кран
T
Предохранительный клапан
Y
Воздухоотводчик контура солнечных коллекторов
U
Расходомер
I
Биконусный фитинг
O
Красный термометр подающей линии
P
Синий термометр обратной линии
3.2.3.
Система регулирования солнечной
установки
A
Верх
Z
Буквенно-цифровой жидкокристаллический дисплей
E
Клавиши управления
R
Предохранитель 4 АТ
T
Разъёмы
Y
Кабельные вводы
U
Винты крышки
I
Отверстие для крепёжного винта
3.3
Принцип действия
Система регулирования оптимизирует сбор солнечной энергии,
чтобы подогревать горячую санитарно-техническую воду в
водонагревателе. Система регулирования управляет
электрическим нагревательным элементом в случае, когда
солнечного излучения недостаточно (дополнительное
оборудование).
1
3
5
2
4
10
9
6
7
8
L000415-C
M002750-A
1
4
5
8
7
7
2
8
6
3
