Германия : Заземление должно соответствовать норме
VDE 0190.
Франция
: Заземление должно соответствовать норме
NFC 15-100.
Другие страны
: Заземление должно соответствовать
действующим правилам и нормам по установке.
ВНИМАНИЕ
4
Отделить кабели датчиков от силовых кабелей
230/400 В.
4
Для установки обязательно предусмотреть
главный выключатель.
Оборудование поставляется с выполненными кабельными
соединениями.
Электрическое питание осуществляется при помощи кабеля для
подключения к электрической сети (220 В, 50 Гц) и электрической
розетки.
Электрическая розетка должна быть доступна всегда.
4.9.2. Подключение системы регулирования
солнечной установки
ОПАСНОСТЬ
Не подвергать оборудование воздействию
электромагнитных полей.
Прокладывать соединительный электрический кабель
отдельно от кабелей датчиков.
ВНИМАНИЕ
Выключение электрического питания системы
регулирования должно осуществляться при помощи
автоматического выключателя с минимальным
расстоянием между контактами 3 мм или при помощи
автоматического выключателя в соответствии с
действующими нормами.
1. В случае необходимости снять переднюю скорлупу
теплоизоляции гидравлического блока солнечной установки.

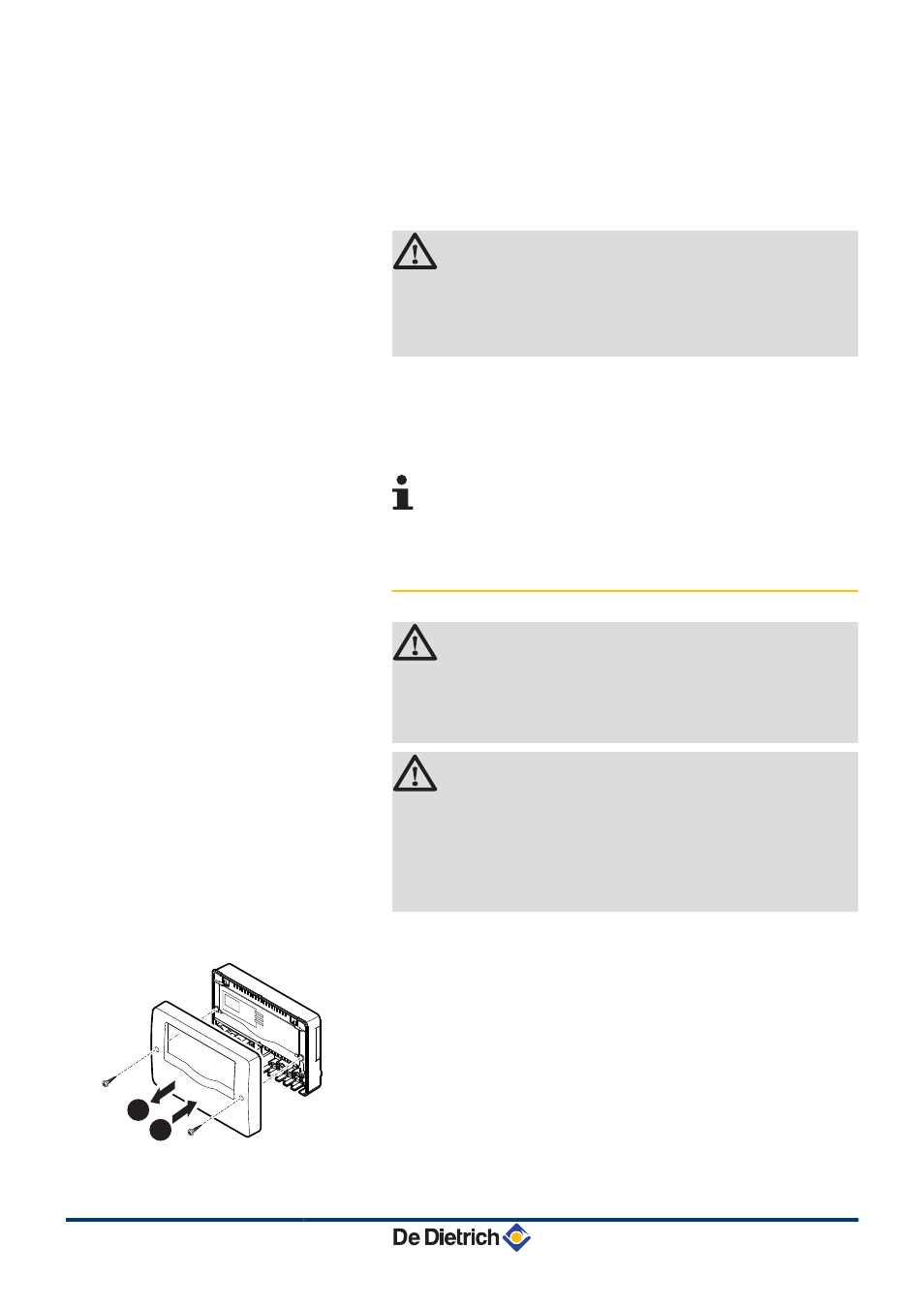

2. Отвернуть крестовые винты крышки, отделить её от блока.
3. Выполнить электрическое подключение.
См. электрическую схему.
4. Установить на место крышку и закрепить её винтами.
5. В случае необходимости установить теплоизоляцию.
M002758-A
2
5
BSL 200...400 BESL 200...400 4. Установка
