n Регулирование мощности
Соблюдать рекомендации для расхода, которые приведены в
инструкции по установке для солнечных коллекторов или в
инструкции по установке для системы регулирования солнечной
установки.

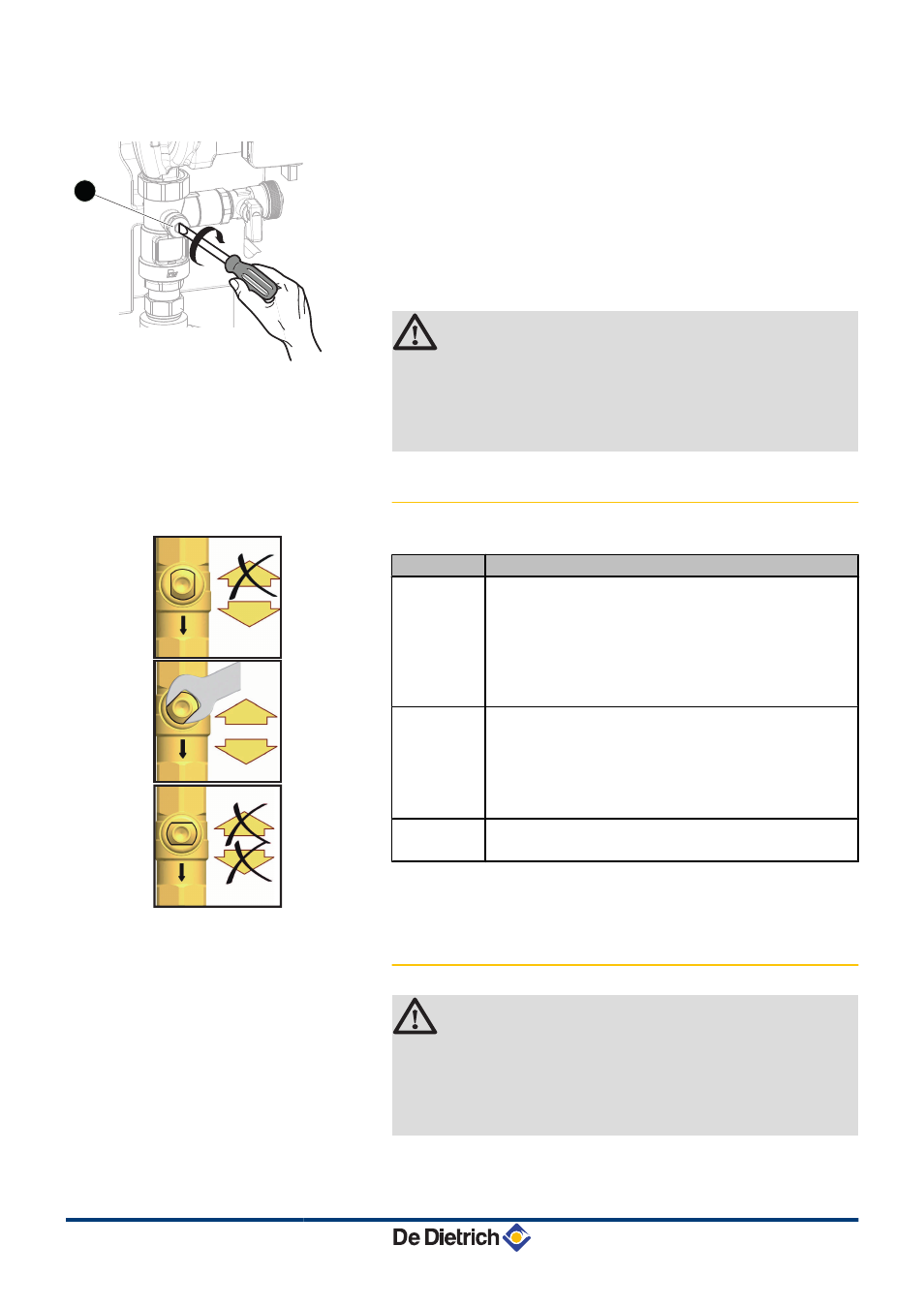

1. В случае необходимости настроить расход при помощи
шарового крана, который находится над расходомером.
2. Перевести систему регулирования в автоматический режим
работы.
ПРЕДУПРЕЖДЕНИЕ
Солнечные установки, оборудованные системой
регулирования, не требуют регулировки расхода в
контуре солнечных коллекторов. В этом случае, для
обеспечения правильной работы установки,
расходомер должен быть полностью открыт.
4.11.2.
Обратные клапаны
Положение Работа
0°
4
Обратный клапан в рабочем положении.
4
Движение теплоносителя - только по направлению
потока (Стрелка на трубе).
4
В рабочем состоянии установки краны должны быть
полностью открыты находятся в вертикальном
положении
.
Проверить циркуляцию при помощи расходомера.
45°
4
Обратный клапан полностью открыт.
4
Возможно движение теплоносителя в 2
направлениях.
4
Во время заполнения, удаления воздуха и
промывки установки краны должны быть закрыты на
45°.
90°
4
Закрыт шаровый кран.
4
Циркуляция невозможна.
4.11.3.
Заполнение первичного контура
солнечной установки
ВНИМАНИЕ
Не промывать и не заполнять солнечную установку,
если температура в солнечных коллекторах выше
100 °C (сильное солнечное излучение). Нагрев в
солнечных коллекторах может вызвать сброс
теплоносителя в виде пара - существует риск ожога.
L000455-B
1
L000547-C
0°
45°
90°
BSL 200...400 BESL 200...400
