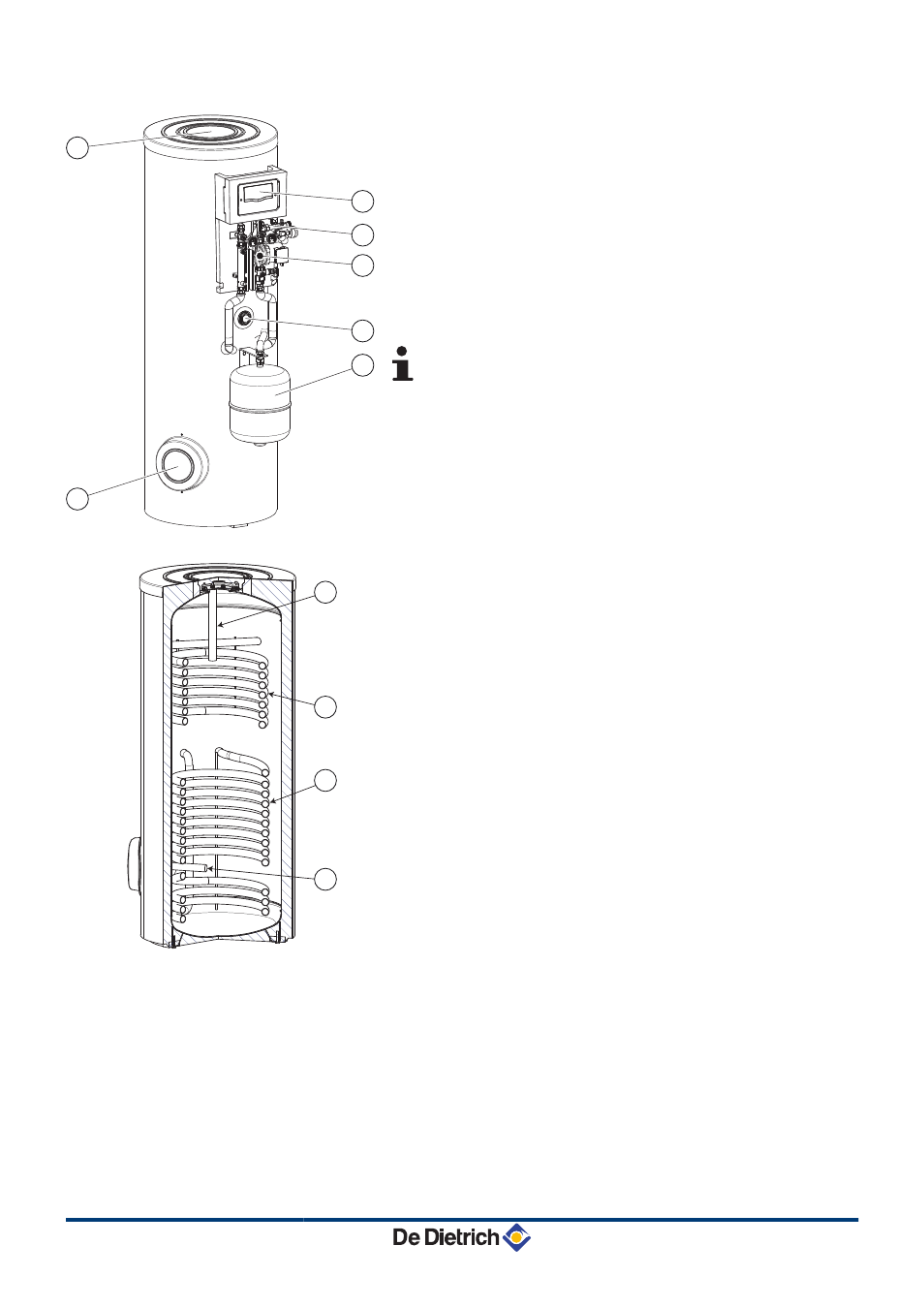

BSL 200...400 : Вид снаружи
A
Расширительный бак
Z
Верхняя заглушка
E
Боковая заглушка
R
Гидравлический блок солнечной установки
T
Система регулирования солнечной установки
Y
Электрический источник тепла (Дополнительное
оборудование)
U
Группа безопасности контура солнечных коллекторов
Все компоненты проверены на герметичность и
протестированы на заводе. Система регулирования,
насос и электрический источник тепла поставляются с
заводскими кабельными соединениями.
BSL 200...400 : Вид изнутри
A
Теплообменник солнечной установки
Z
Теплообменник для дополнительного источника
тепла
(Котёл или тепловой насос)
E
Анод - Боковая заглушка
R
Анод - Верхняя заглушка
L000430-C
5
7
4
6
1
2
3
L000598-A
4
2
1
3
BSL 200...400 BESL 200...400
