Длительная работа циркуляционного насоса солнечной
установки способствует предварительному удалению воздуха из
контура солнечных коллекторов.
1. Полностью открыть (положение 45°) кран подающей линии
C1
.
2. Закрыть кран обратной линии C2 (положение 90°).
3. Открыть кран расходомера A.

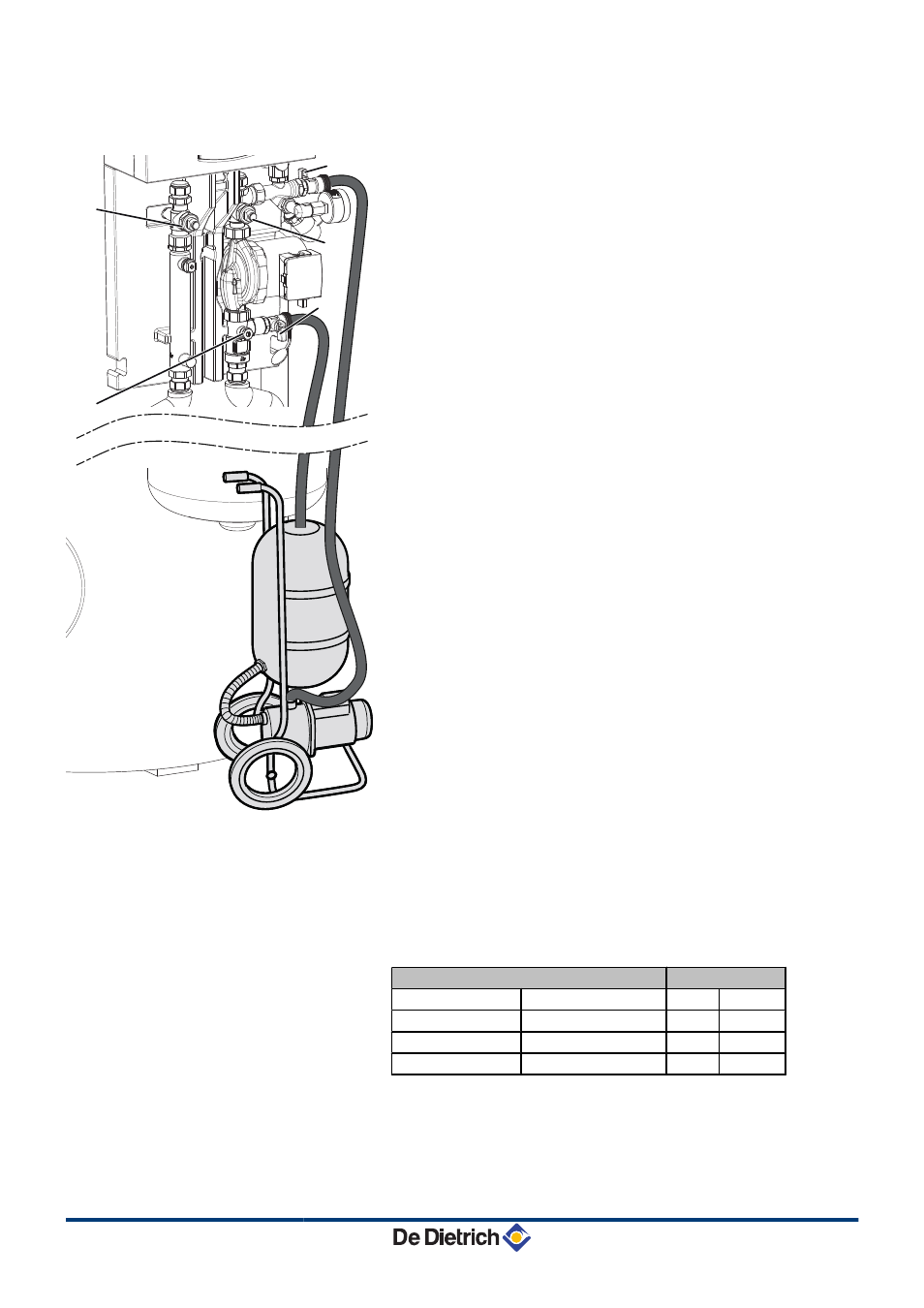

4. Подсоединить станцию для заполнения к гидравлическому
модулю солнечной установки. Трубку для заполнения
подсоединить к крану для заполнения B2. Сливная труба
должна быть подсоединена к крану для слива B1, а также к
баку станции для заполнения.
5. Открыть краны для заполнения B2 и слива B1.
6. Включить станцию для заполнения.
7. Закрыть кран для слива B1.
8. После достижения давления 5 бар, закрыть кран для
заполнения и выключить станцию для заполнения.
9. Установите в контуре солнечной установки давление 2-3 бар,
используя для этого кран B1.
10.Закрыть краны для заполнения и слива(B1, B2).
11.Выключить станцию для заполнения.
12.Открыть краны обратной C2 и подающей линий C1
(положение 0°).
13.Установите заглушки, которые поставляются в пакетах с
инструкциями для кранов заполнения B1 и слива B2
n Удаление воздуха
Ручной воздухоотводчик предназначен для удаления воздуха из
установки. Для полного удаления воздуха из контура солнечных
коллекторов необходимо, чтобы скорость теплоносителя была
не менее 0.3 м/c.
Диаметр трубы (мм)
Расход (0.3 м/с)
Внешний диаметр внутренний диаметр л/ч
л/мин
15
13
143
2.4
18
16
217
3.6
22
20
339
5.7
L000453-E
A
B1
B2
C1
C2
BSL 200...400 BESL 200...400
4. Установка
