4.9.3.

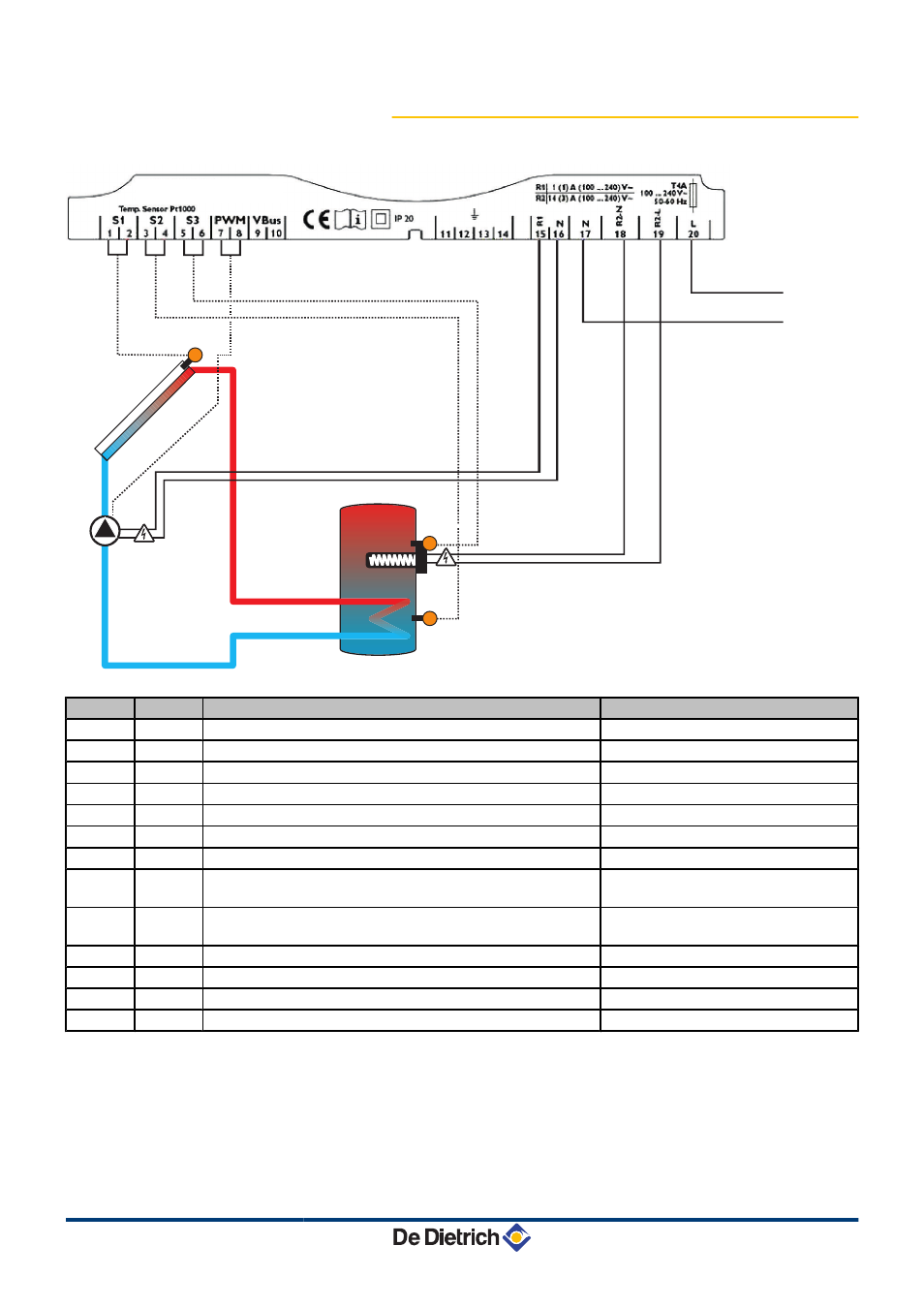

Электрическая схема
Артикул Зажимы Описание
Клеммный разъем / Датчик
1-2
S1
Датчик солнечного коллектора - TC
PT1000 FK
3-4
S2
Датчик ГВС нижней зоны водонагревателя - TR
PT1000 FR
5-6
S3
Датчик ГВС - Электрический источник тепла - THR
PT1000 FR
7
PWM
Циркуляционный насос контура солнечной установки PWM -
8
PWM
Циркуляционный насос контура солнечной установки PWM +
9-10
VBus
Связь DL2
11-14
4
Зажим заземления
Проводник - Зеленый/Жёлтый
15
R1
Насос контура солнечных коллекторов
Фаза - Коричневый - (Кабель
поставляется)
16
N
Насос контура солнечных коллекторов
Нейтраль - Синий - (Кабель
поставляется)
17
N
Электрическое питание 230 В
Нейтраль
18
R2-N
Электрический нагревательный элемент
Нейтраль
19
R2-L
Электрический нагревательный элемент
Фаза
20
L
Электрическое питание 230 В
Фаза
S1
S2
S3
100 ... 240 V~
R1
L000452-C
4. Установка
BSL 200...400 BESL 200...400
47
07/02/2013 - 300028681-001-02
