Info temperaturen (информация о температурах), Кривые отопления – Инструкция по эксплуатации STIEBEL ELTRON WPMS II 23.10.2006 - 30.11.2008
Страница 8
Указание
Фактическое и заданное значения не
отображаются, если не подключены
соответствующие датчики. См. схемы
устройства 1, 2 и 3 на стр. 35 и 36.
– фактическая температура рециркуляции
теплового насоса (нагревательный контур
1)
– заданная температура рециркуляции
теплового насоса (нагревательный контур
1)
при регулировании с использованием
постоянных величин отображается
постоянное значение температуры
– фактическая температура подачи из
смесителя (нагревательный контур 2)
– заданная температура подачи из
смесителя (нагревательный контур 2)
– постоянное значение температуры
рециркуляции теплового насоса
– заданная температура в промежуточном
накопителе
(наибольшее заданное значение
нагревательных контуров H1, H2, (H3,
если присутствует MSM) в процессе
регулирования с использованием
постоянных величин отображается как
постоянное значение температуры)
– фактическая температура подачи
теплового насоса
– заданная температура прямого потока - ГВ
– заданная температура подачи - отопление
– фактическая температура подачи из
источника
– заданная температура подачи из
источника
– точка двузначности - отопление
– точка двузначности - WW
– предельная температура - отопление
– предельная температура - WW
– температура защиты установки от
замерзания
– температура незамерзания IWS 1 и IWS 6
Открыть панель управления!
Info Temperaturen
(Информация о температурах)
В пункте меню Info Temp. пользователь может
считать температуру датчика теплового
насоса либо теплонасосной установки и
сравнить ее с заданным и фактическим
значением, расстоянием кривой отопления
и т.д. Всего здесь можно запросить 22
параметра (они приведены ниже).
– наружная температура
– фактическая температура помещения
(нагревательный контур 1 или 2)
(отображается только в том случае,
если подключен пульт дистанционного
управления FE7)
– заданная температура помещения
(нагревательный контур 1 или 2)
(отображается только в том случае,
если подключен пульт дистанционного
управления FE7)
– фактическая температура горячей воды
– заданная температура горячей воды
Кривые отопления
В пункте меню „Heizkurven“ („Кривые
отопления“) можно установить по одной
кривой отопления для нагревательного
контура 1 и 2. Поэтому правильный выбор
кривой отопления очень важен! Примечание:
специалист задал оптимальную кривую
отопления для каждого нагревательного
контура в зависимости от здания и
установки. Кривая для нагревательного
контура 1 основывается на температуре
рециркуляции водяного насоса, а для
нагревательного контура 2 - на температуре
подачи из смесителя.
При изменении кривой отопления на
регуляторе WPM II в верхней части дисплея
отображается рассчитанное заданное
значение температуры прямого или
обратного потока в зависимости от наружной
температуры и заданной температуры
помещения.
Как только на 3-м уровне управления
выбрана температура через параметр „Fest
werttemperatur“ („Постоянная температура“),
кривая отопления 1 затемняется, а на
дисплее отображается заданное постоянное
значение с соответствующей температурой.

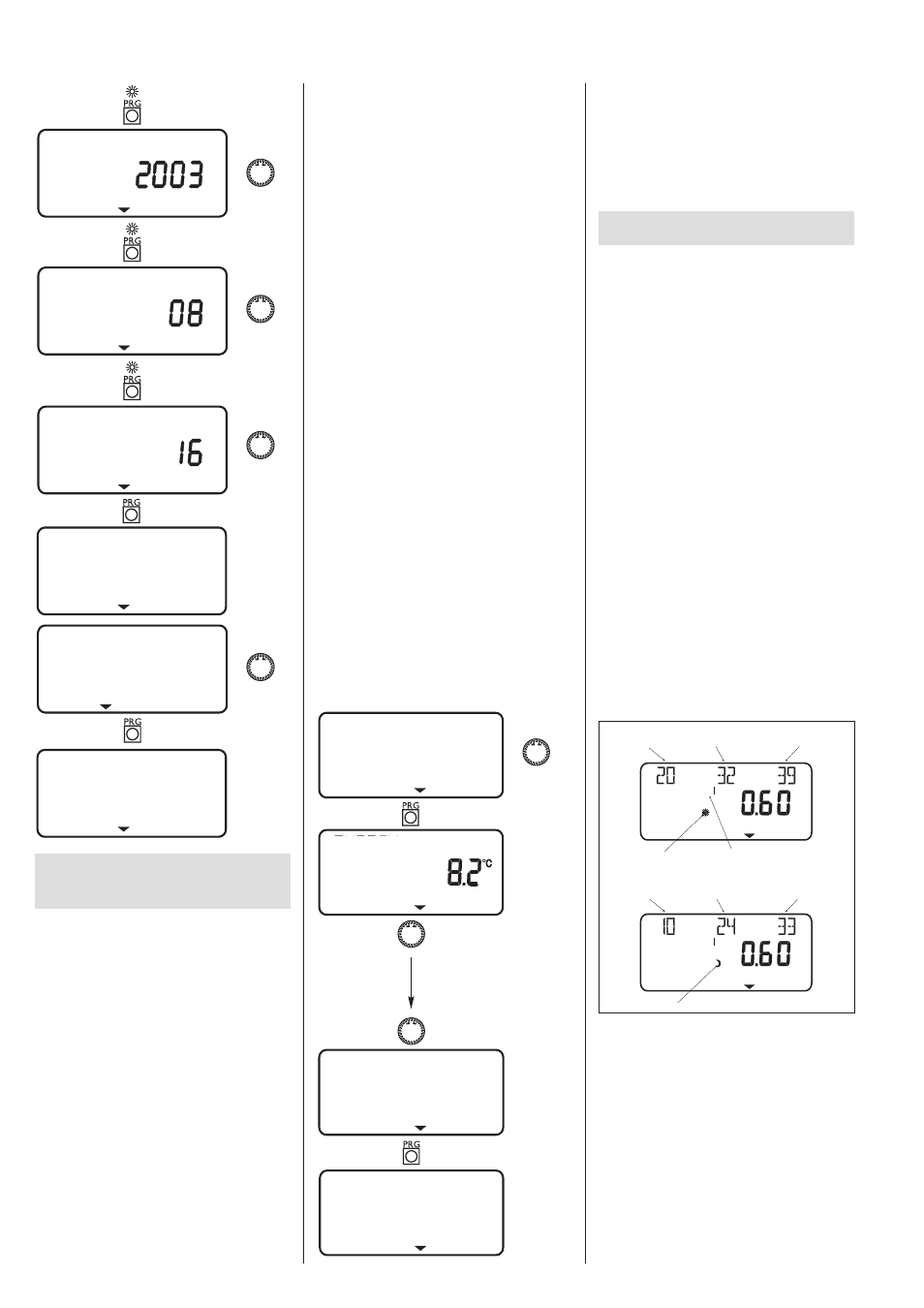

Bezogen auf +20 °C
Außentemperatur
Bezogen auf 0 °C
Außentemperatur
Bezogen auf -20 °C
Außentemperatur
Tag-Betrieb
Heizkreis 1
Bezogen auf +20 °C
Außentemperatur
Bezogen auf 0 °C
Außentemperatur
Bezogen auf -20 °C
Außentemperatur
Absenk-Betrieb
_0
_01_00
В отношении внешней
температуры +20°C
В отношении внешней
температуры 0°C
В отношении внешней
температуры -20°C
Нагр. контур 1
Дневной режим
Режим опускания
В отношении внешней
температуры +20°C
В отношении внешней
температуры 0°C
В отношении внешней
температуры -20°C
Year STOP
Month STOP
Day STOP
Holiday
Back
Holiday / Party
Temperatures
Outdoor
Back
Temperatures
