Страница 28
Особенность неполадок
теплового
насоса типа 2 и 3 заключается в общих
ошибках, при этом запрашивается их
возникновение в режиме работы и простоя
теплового насоса.
После выключения теплового
насоса (режим выключения)
и по истечении 10 секунд
должен подаваться сигнал 230 В.
Если нет, мигает красный диод IWS и
отображается общая ошибка.
В случае такой ошибки происходит
занесение записи в перечень ошибок
и
устройство выключается.
Через
10 минут после устранения неполадок
индикация на дисплее гаснет. Если
в
течение двух часов работы возникают
5 ошибок, специфических для теплового
насоса, или ошибок аппаратного
обеспечения, то устройство выключается
на длительное время. Тепловой насос
можно запустить только после устранения
ошибки и сброса IWS.
5.7 Принятие мер в случае
неполадок
Неполадки, которые возникают в
устройстве или тепловом насосе,
отображаются на дисплее. С помощью
параметров устройства
Запуск и Info
Temp. можно запросить все необходимые
параметры, которые необходимы для
обширного анализа. Для поиска ошибок
должны быть проанализированы все
находящиеся в распоряжении параметры
регулятора WPM, прежде чем будет
открыта распределительная коробка
теплового насоса (для доступа к IWS).

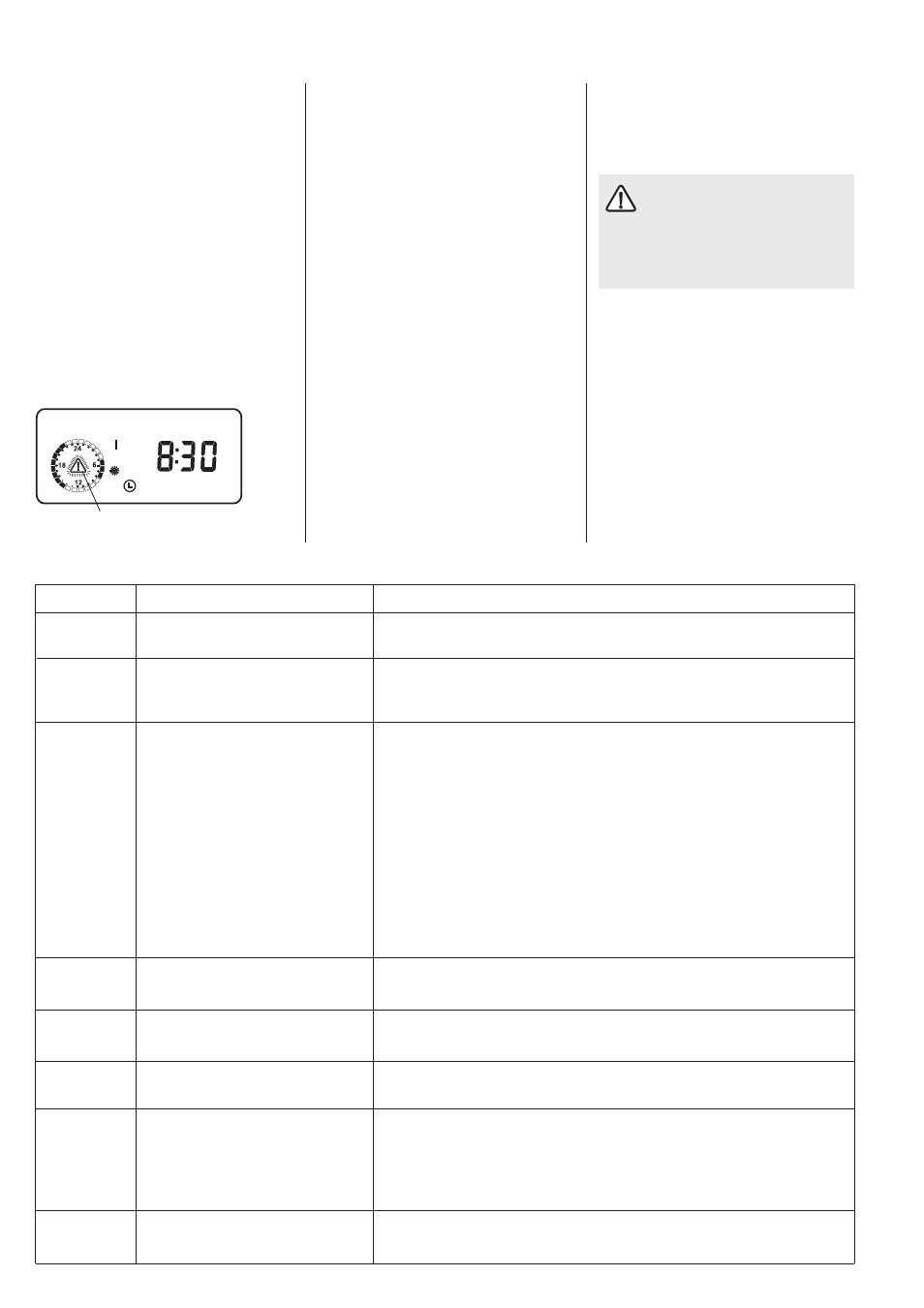

Индикация неполадок на дисплее:
Ошибки, специфические для тепловых
насосов, или ошибки аппаратного
обеспечения
При всех возникающих ошибках (не
при горячем газе) тепловой насос
выключается, красный диод на IWS мигает
приблизительно в течение
10 минут, устанавливается время простоя,
и соответствующая ошибка записывается
в перечень ошибок.
По истечении времени неполадки IWS
и времени простоя тепловой насос
снова запускается. Также в случае
предварительного сброса теплового
насоса и если мигание красного
индикатора на IWS прекращается,
тепловой насос запускается только по
истечении времени простоя.
У
тепловых насосов типа 2 и 3 входы
для сигналов о неполадках IWS являются
входами с отрицанием, это значит, что в
обычном режиме ко входам постоянно
подаётся напряжение 230 В.
Ошибка горячего газа для
теплового
насоса типа 2 и 3 связана исключительно
с отключением реле контроля, отключение
по причине неполадок не производится,
красный диод на IWS не мигает, ошибки не
записываются в перечень ошибок, в этом
случае только устанавливается время
простоя.
Ошибки
Источник
(минимум)
Общая ошибка
Ошибка ВД
Ошибка НД
Защита от
мороза
Драйвер реле
Уровень реле
Поворотный
переключатель
число оборотов
вентилятора
Ошибка
аппаратного
обеспечения
Причина
Была занижена минимальная температура
источника.
Возникла общая ошибка IWS.
Сработало реле контроля высокого
давления.
Сработало реле контроля низкого
давления.
Датчик защиты от мороза IWS неисправен.
Проблема при размораживании.
Ошибка драйвера реле при контроле
вентилятора IWS.
Ошибка уровня реле при контроле
вентилятора IWS.
Вращающийся переключатель IWS
неисправен или разрегулирован
число оборотов вентилятора для
проветривания корпуса неправильное
Ошибка аппаратного обеспечения IWS
Устранение
Проверить и, при необходимости, изменить температуру источника.
Проверить объемный расход источника: проверить данные источника.
Проверить параметры источника.
Проверить объем расхода источника.
Проверить данные источника
Проверить параметр 14 Rücklauf-Max (максимальная температура рециркуляции).
Проверить объёмный расход и температуру со стороны отопления.
Проверить подоединение датчика подачи и рециркуляции.
Проверить объёмный расход и температуру со стороны источника.
Испаритель обледенел?
⇒
Произвести ручное размораживание
⇒
Проверить размораживание
Хладагент отсутствует?
⇒
Сообщить в сервисный центр
Проверить места зажима датчика мороза. Сменить датчик.
Размораживание (Параметр 39).
С помощью параметра 52 Сброс теплового насоса можно сбросить настройки устройства.
При многократном возникновении этой ошибки обратиться в сервисный центр.
С помощью параметра 52 Сброс теплового насоса можно сбросить настройки устройства.
При многократном возникновении этой ошибки обратиться в сервисный центр.
С помощью параметра 52 Сброс теплового насоса можно сбросить настройки устройства.
При многократном возникновении этой ошибки обратиться в сервисный центр.
При применении установленного снаружи теплового насоса с контуром "воздух/вода" оба
DIP-переключателя на IWS должны быть закрыты.
Из-за внешнего влияния, к примеру, при сильном давлении ветрового потока на отверстие
вентиляции, может сработать контролирующее устройство вентилятора. Необходимые
поправки вносятся с помощью соответствующих конструктивных мер.
С помощью параметра 52 Сброс ТН можно сбросить настройки устройства.
При многократном возникновении этой ошибки обратиться в сервисный центр.
Параметр 46 Перечень ошибок для ТН типа 1: Считывание всех возникающих ошибок согласно перечню ошибок
Сообщение о сбоях (мигание)
HP/LP FAULT
