1

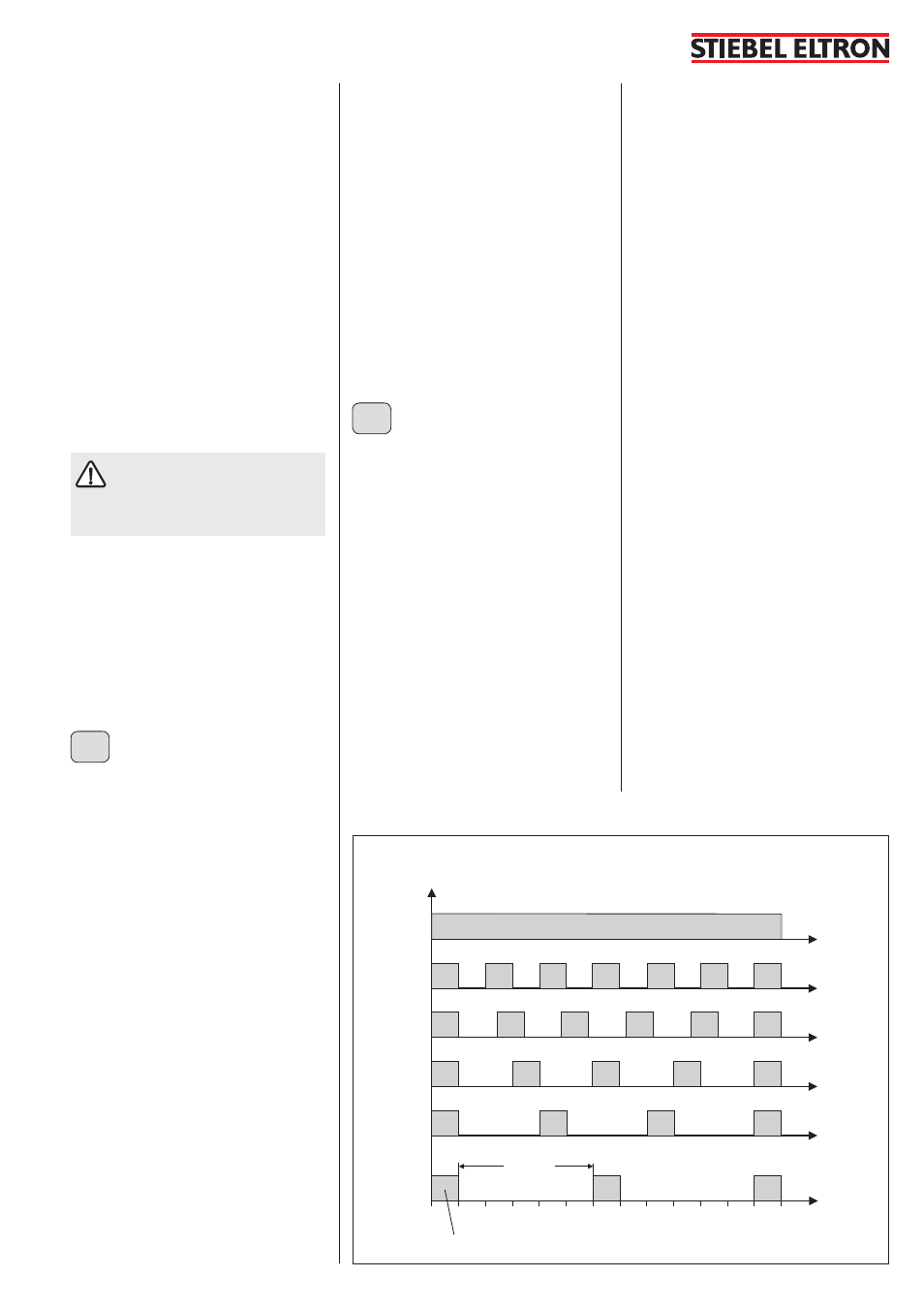

PUMP CYCLES
(ЦИКЛИЧНОСТЬ НАСОСА)
Управление нагревательным контуром
насоса
Параметр PUMP CYCLES (Циклы насоса)
действует только для прямого
нагревательного контура 1, т. е. для
насоса нагревательного контура 1.
Параметр может иметь значение ВКЛ
или ВыКЛ . При настройке ВыКЛ не
существует циклической работы насоса
нагревательного контура, он в длительном
режиме работы, только при летнем режиме
он выключается.
Как только параметр будет установлен на
ВКЛ, насос нагревательного контура будет
управляться постоянным изменением
внешней температуры.
Импульс включения для насоса
нагревательного контура составляет
всегда 5 минут.
Насос нагревательного контура для HK1
запускается при каждом старте теплового
0 5 10 15 20 25 30 40 35 45 50 55 60
Dauerlauf
5
7
10
15
25
Pausen in min
Pause
Außentemperatur
< -10 °C
-10 °C
-5 °C
0 °C
5 °C
10 °C
Pumpenzyklen
Zeit in min Pumpenlaufzeit
8
9
течение заданного времени (параметр
Макс. темп. длит). После этого в той же
последовательности, как и подогрев,
температура цоколя будет снижаться.
Таким образом, завершается программа
подогрева.
Как только задействованы 2 нагревающих
контура, оба начинают функционировать по
программе подогрева (режим с буферным
резервуаром и контуром смесителя).
Прямой нагревающий контур 1 (буферный
резервуар с датчиком рециркуляции)
принимает заданные величины от
программы подогрева. Так как управление
происходит посредством датчика
рециркуляции, фактическая температура в
промежуточном резервуаре на подающей
линии для подогрева выше. Смеситель
(нагревающий контур 2) настраивает снова
на заданные номинальные величины от
программы подогрева (температура цоколя и
максимальная температура).
При режиме работы с двумя
нагревающими контурами важно,
чтобы работал только насос контура
смесителя.
Если функционирует только прямой
нагревающий контур 1, то управление
осуществляется через датчик рециркуляции.
Так как фактическая температура
промежуточного резервуара на подаче для
подогрева выше, то при такой ситуации от
номинальных величин вычитается 5 K от
программы подогрева (температура цоколя и
максимальная температура).
При завершении программы подогрева
летняя логическая схема не применяется.
SUMMER OPRTN
(ЛЕТНИЙ РЕЖИМ РАБОТЫ)
Под параметром летнего режима можно
определить, с какого момента система
отопления должна переключиться на летний
режим. Летний режим может быть включен
или выключен. Для функции существует
всего 2 регулируемых параметра.
Параметром Вид строения можно выбирать,
должна ли сравниваться текущая наружная
температура с установленной наружной
температурой (Настройка 0), или же должно
рассчитываться усреднённое значение в
зависимости от типа постройки (Настройка
1, 2 и 3). В обоих случаях, если текущая
или рассчитанная наружная температура ≥
установленной наружной температуры, то
оба нагревающих контура (если существуют)
переключаются на летний режим, гистерезис
обратного переключения составляет –1 K.
На дисплее при закрытой панели управления
отображается летний режим работы.
При управлении с автоматической
стабилизацией летний режим для первого
нагревательного контура не является
активным.
Параметр Внеш. темп.:
Регулируемая наружная температура от 10°C
до 30°C
Параметр BUILDNG TYPE (Тип строения):
Настройка "0": Наружная температура
насоса. После выключения теплового
насоса, насос работает еще в течение
5 мин.
Теперь действует продолжительность
включения, например, при внешней
температуре 5°C насос запускается
трижды за один час, в каждом случае на
5 мин.
Как только выключается насос
нагревательного контура, датчик
рециркуляции скрывается. После каждой
новой загрузки насоса нагревательного
контура, датчик рециркуляции скрывается
на 3 минуты.
биение насоса
чтобы избежать заедания насоса,
например, летом, необходимо включить
насос через 24 часа после последнего
выключения на 10 с. Это касается всех
насосов.
Управление насосом нагревательного
контура с подключенным пультом
дистанционного управления FE 7
Совместно с дистанционным управлением
FE 7 в соответствии с условиями
включения
ϑ
помещение-ФАКТ
>ϑ
помещение-ПЛАН
+ 1K
насос с нагревательным контуром
выключается, и смеситель получает
статус "ZU" (закрыт). Это действует,
если воздействие датчика помещения
установлено на K > 0. Переключение
с высших передач на низшие
осуществляется при условии:
ϑ
помещение-ФАКТ
<ϑ
помещение-ПЛАН
Летний режим подобно параметру
8, применяется также при режиме с
дистанционным управлением FE 7 для
соответствующего нагревательного
контура .
26_03_01_0096
В
не
ш
ня
я т
ем
пе
ра
ту
ра [
°C
]
Время (мин.) Время работы насоса
П
ау
зы (
м
ин
.)
Режим
продолжит.
работы
не уменьшается. Средняя и наружная
температура идентичны текущей
температуре, непосредственное сравнение
между настроенной и текущей наружной
температурой.
Установка "1": Лёгкое снижение воздействия
(24 часовое усреднение) внешней
температуры, например, деревянная
конструкция с хорошей теплопередачей.
Установка "2": Лёгкое снижение воздействия
(48 часовое усреднение) внешней
температуры, например, окружение стеной с
термозащитой со средней теплопередачей.
Установка: "3" Сильное снижение
воздействия (72 часовое усреднение)
внешней температуры, например, дом с
инерционной теплоотдачей.
ЦИКЛИЧНОСТЬ НАСОСА
Пауза
