Схема устройства 1, Схема устройства 2 – Инструкция по эксплуатации STIEBEL ELTRON WPMS II 23.10.2006 - 30.11.2008
Страница 35
1 Датчик наружной температуры
2 Температурный датчик на выпуске из комнаты
4 Датчик фактической температуры горячей воды
6 Датчик фактической температуры обратного потока теплового насоса
8 Атчик фактической температуры прямого потока смесителя
12 Датчик фактической температуры прямого потока теплового насоса
14 Датчик фактической температуры котла
(2 источник тепла)
16 Датчик фактической температуры прямого потока
источника
17 Буферный нагнетатель 1
18 Буферный нагнетатель 2
19 Насос контура смесителя
20 Насос отопительного контура
21 Нагнетательный насос
горячей воды
22 Насос источника
24 Смеситель
25 2 источник тепла

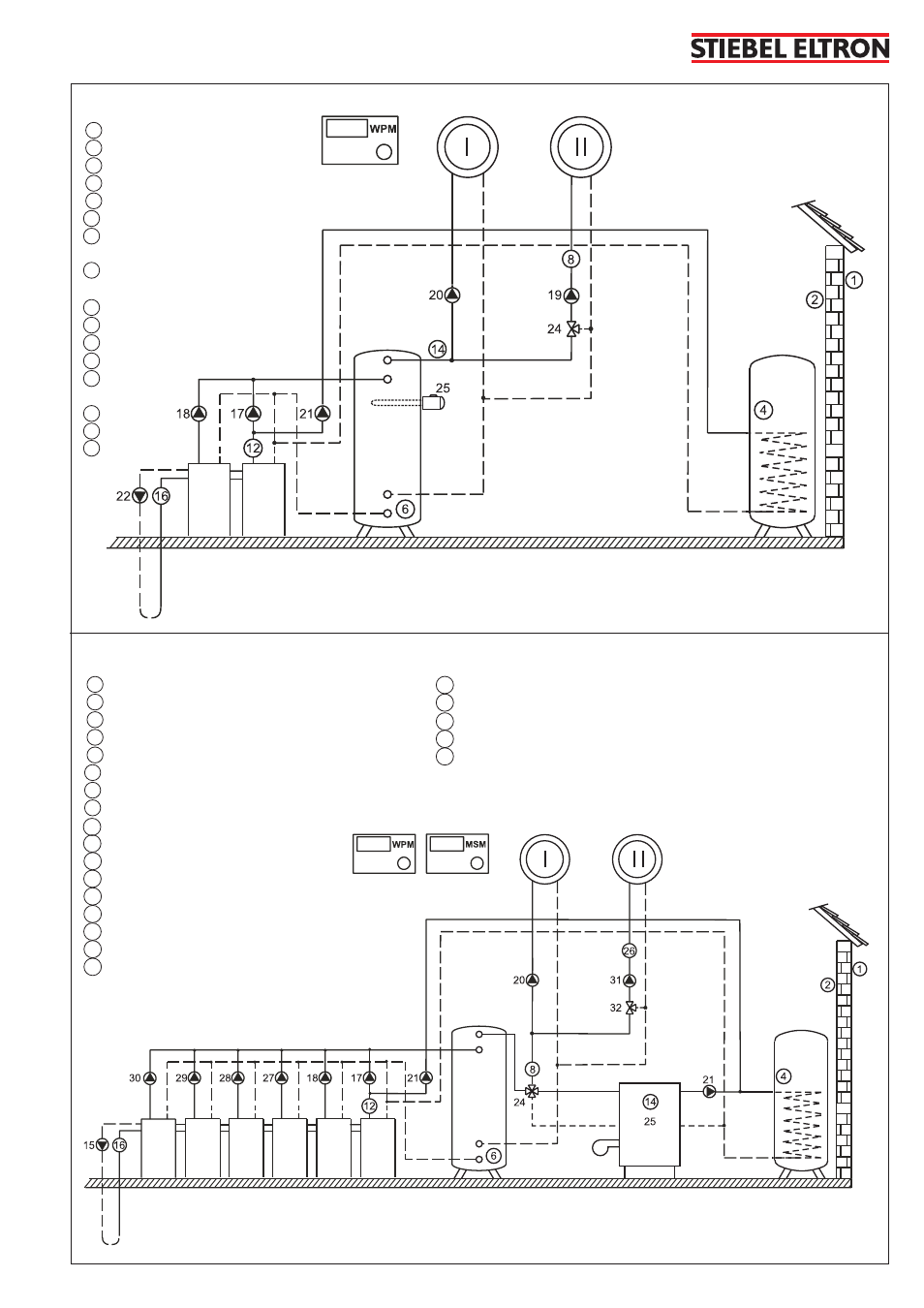

Схема устройства 1
C26_03_01_0250
Схема устройства 2
1 Датчик наружной температуры
2 Температурный датчик на выпуске из комнаты
4 Датчик фактической температуры горячей воды
6 Датчик фактической температуры обратного потока теплового насоса
8 Атчик фактической температуры прямого потока смесителя
12 Датчик фактической температуры прямого потока теплового насоса
14 Датчик фактической температуры котла (2 источник тепла)
16 Датчик фактической температуры прямого потока источника
17 Буферный нагнетатель 1
18 Буферный нагнетатель 2
20 Насос отопительного контура
21 WW-Ladepumpe
22 Насос источника
24 Смеситель
25 2 источник тепла
26 Смесительfühler MSM
27 Буферный нагнетатель 3
C26_03_01_0251
28 Буферный нагнетатель 4
29 Буферный нагнетатель 5
30 Буферный нагнетатель 6
31 Насос контура смесителя MSM
32 Смеситель MSM
