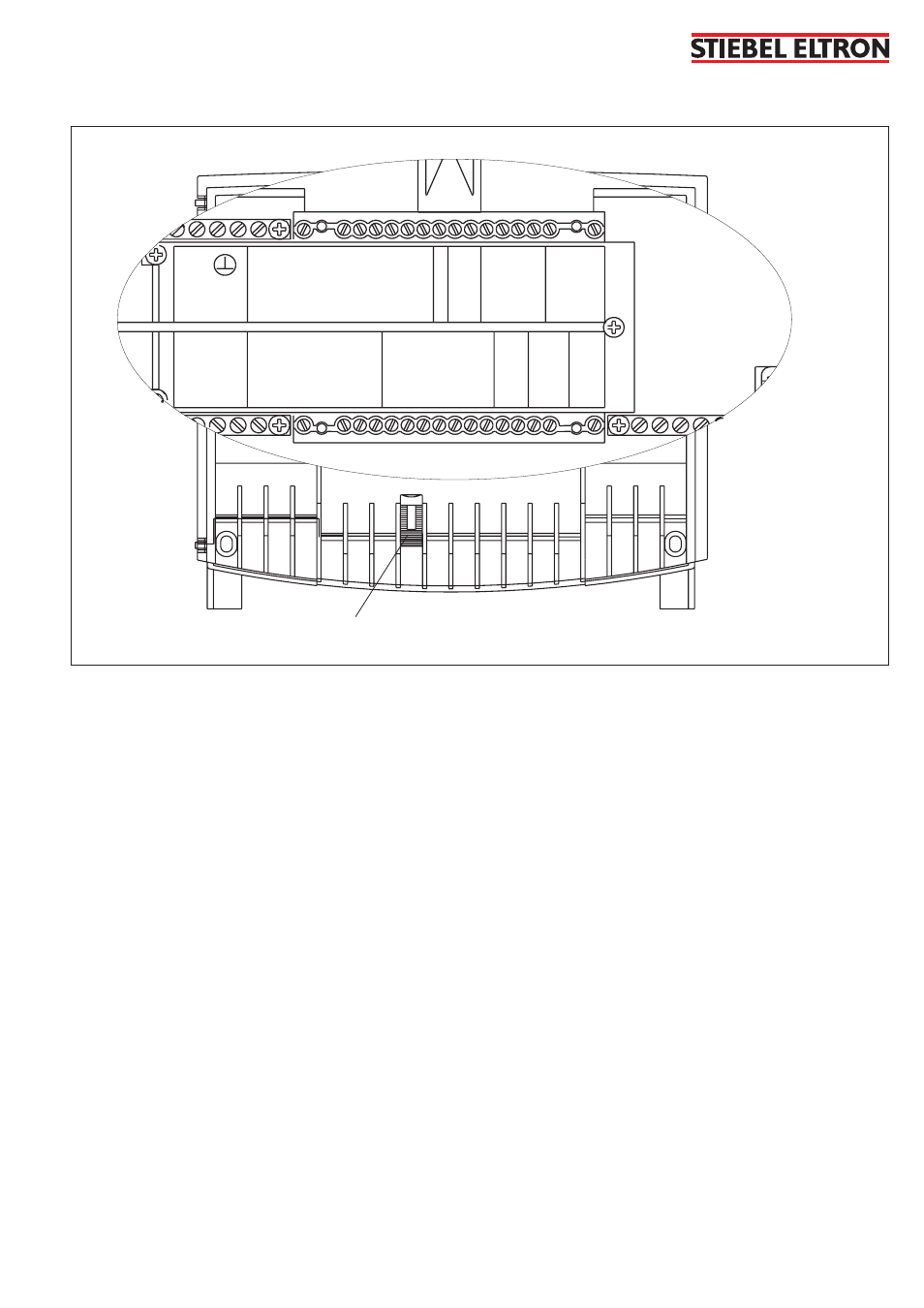

4.8 Панель присоединения WPMW II
1
2 3 4 5 6 7 8 9 10 11 12 13 14 15
16
N
PE
X5
X1
X2
X4
X3
X1
Диапазон напряжения сети
1
N
2
L
3
L‘ разрешающий сигнал EVU
4
Насос L (потенциальный вход для
выходов реле)
5-6 Нагнетательный насос буферного
резервуара
7
Насос источника
8-9 Насос отопительного контура
10
Нагнетательный насос горячей воды
11
Циркуляционный насос
12-13 2-й источник тепла
14
Смеситель ОТКР
15
Смеситель ЗАКР
16
Насос, использующий солнечную энергию
Панель присоединения WPMW II разделена в соответствии с действующими нормами и требованиями техники безопасности для сетевого
и низкого напряжения. Все провода заводятся в короба и крепятся в монтируемом на стене корпусе при помощи красных шпонок.
Подключение осуществляется в соответствии с надписями на WPMW II.
Сеть N
Сеть L
EVU L‘
Нас
осы L
Проме
жут
очный ре
зерв
уар 1
Проме
жут
очный ре
зерв
уар 2
Ист
очник
Нагрев 1
Нагрев 2
Тепл
овой эквив
алент
Конт
ур
2. Единица т
епла
2. Единица т
епла
Смесит
ель +
Смесит
ель –
Солне
чная энергия
Внешний
Пр
ямой по
ток
Обра
тный по
ток
Тепл
овой эквив
алент
2. Единица т
епла
Ист
очник
Смесит
ель
Импу
льс
1
3
Шина H
Шина L
Шина –
Шина +
Да
тчик 1
Да
тчик 2
FE 7
Шпонка
1
2 3 4 5 6 7 8 9 10 11 12 13 14 15
16
X2
Диапазон пониженного напряжения
1
Датчик наружной температуры
2
Датчик температуры подачи теплового насоса
3
Датчик температуры обратного потока теплового насоса
4
Датчик температуры горячей воды
5
Датчик температуры 2-го источника тепла
6
Датчик температуры источника тепла
7
Датчик температуры подающей линии смесителя
8
Импульсный вход для измерения количества тепла
9
1-я клемма дистанционного управления FE 7
10
3-я клемма дистанционного управления FE 7
11-13 Шина High (высокое напряжение), Low (низкое напряжение) и
Ground („земля“)
14
„+“ (подключается только с DFÜ-контроллером (DCO))
15
При определении количества тепла датчик обратного потока
При подключении гелиоустановки датчик горячей воды снизу
16
При определении количества тепла датчик прямого потока
При подключении гелиоустановки датчик коллектора
X3
заземление
X4
N
X5
PE
26_03_01_0243
