FROST PROTECT
( ЗАЩИТА ОТ МОРОЗА)
чтобы предотвратить замораживание
отопительной установки, насосы
нагревательного контура включаются
при установленной температуре защиты
от мороза, гистерезис обратного
переключения составляет 1 K.
SELECT REM CON
( ВЫБОР FE)
Пульт дистанционного управления FE 7
избираемый для обоих нагревательных
контуров
При помощи выбора параметра Выбор
дистанционного управления можно
выбирать, для какого нагревательного
контура должен быть активным пульт
дистанционного управления. Под
параметрами температуры в помещении
1 или 2 на 2-м уровне управления, в
зависимости от выбора пульта ДУ, можно
считывать фактическую температуру
помещения.
FE ADJUSTMENT
(КОРРЕКТИРОВКА ПУЛЬТА
ДУ FE)
При помощи этих параметров можно
калибровать определенную температуру
помещения.
ROOM INFLUENCE
(ВЛИЯНИЕ ПОМЕЩЕНИЯ)
для пульта дистанционного управления
FE 7
Стандартная настройка 5 регулируется
от ---- выше 0 до 20 чёрточек (----) на
индикаторе:
Датчик помещения при подключенном
пульте дистанционного управления FE
7 служит только для наблюдения и
индикации фактической температуры
помещения, он не оказывает никакого
влияния на регулировку. При настройке
"от 0 до 20" номинальное значение
комнатной температуры для нагревающего
контура может быть изменено на ± 5 K
пультом дистанционного управления FE
7. Эта установка заданного значения
действует для актуального в каждом
случае времени нагрева, не для времени
понижения.
Одновременно установка "от 0 до 20"
служит для управления проводимым в
помещении ночным понижением. Это
значит, что при переключении с фазы
нагрева на фазу понижения насос
нагревательного контура выключится. Он
остаётся выключенным до тех пор, пока
фактическая температура помещения
не упадет в первый раз ниже заданной
температуры помещения. После
этого дальнейшая регулировка будет
производиться в зависимости от погоды.
Если температура помещения включена
в контур регулирования, влияние датчика
помещения должно быть выставлено на
значение ≥ 2. Датчик влияния помещения
имеет такое же воздействие, как наружный
датчик температуры рециркуляции, только
воздействие на заданный коэффициент от
2 до 20 раз больше.
Температура рециркуляции, зависимая
от температуры помещения, с влиянием
температуры окружающей среды
При этом виде регулирования образуется
регулировочный каскад из зависящей
от погоды и температуры помещения
регулировки температуры рециркуляции.
Таким образом, посредством зависимой
от погоды регулировки температуры
рециркуляции осуществляется
20
30
40
20
50
60
70
80
90
Vorlauftemperatur [°C]
15 16 19 17 18 21 22 23 24 25
Raumtemperatur [°C]
0
10
20
30
40
0
50
60
70
80
90
Vorlauftemperatur [°C]
20 -20
Außentemperatur [°C]
0
10
15 10 5 -5 -10 -15
Heizkurve
S = 1,2
$* = S
K
( * - * )
witterungsabhängiger Vorlaufsollwert bei *
A
= -10°C
witterungsabhängiger Vorlaufsollwert bei *
A
= 0°C
witterungsabhängiger Vorlaufsollwert bei *
A
= 10°C
Raumfühlereinfluss bei K = 10 und S = 1,2
und Regelabweichung +/- 2 K
R R soll R ist
21
20
19

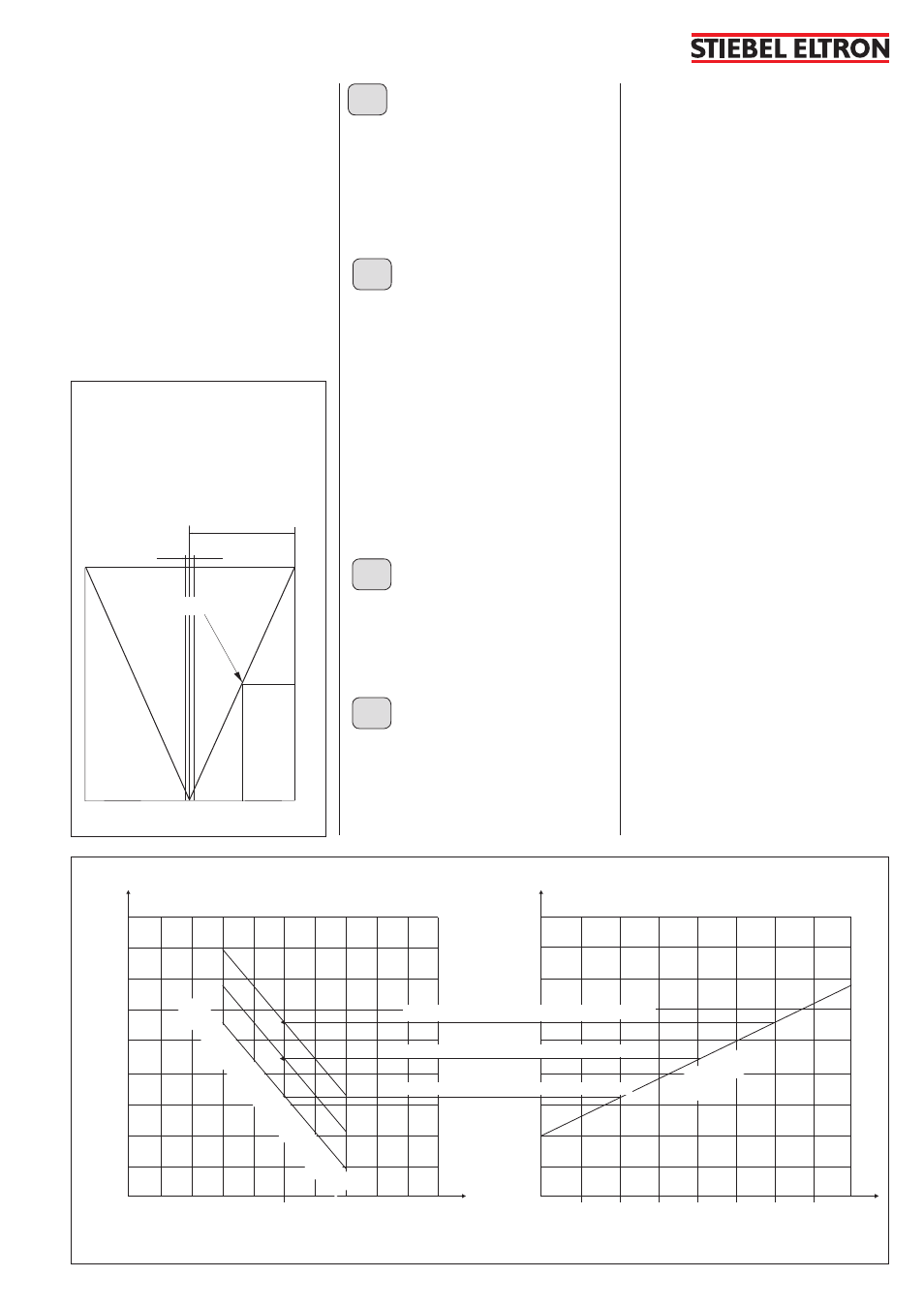

Влияние помещения
26_03_01_0098
22
Отклонение регулируемой величины от
заданного значения (смеситель-заданная
температура - смеситель-фактическая
температура) составляет 7,5 K, смеситель
открывается на 7,5 с. затем следует пауза
на 2,5 с и все повторяется сначала.
Таким образом, чем меньше отклонение
регулируемой величины от заданного
значения, продолжительность включения
смесителя будет каждый раз меньше, а
пауза каждый раз больше.
Если при подобном отклонении
регулируемой величины от заданного
значения уменьшится значение динамики
смесителя, то продолжительность
включения будет каждый раз больше, а
пауза все меньше.
Einstellung 100 =
Regelabweichung 10 K
± 1 K
Regelabweichung (K)
Einschaltdauer (%)
Regelabweichung 5 K
Пример для настройки 100 и текущего
отклонения регулируемой величины 5 K
5 K от 10 K = 50 % =
Продолжительность включения
26_03_01_0097
Настройка 100 =
отклонение 10 K
Отклонение 5 k
Д
ли
те
ль
но
ст
ь в
кл
ю
че
ни
я (
%
)
Отклонение (k)
∆ϑ
R
= S + K + (ϑ
Rплан
− ϑ
Rфакт
)
те
м
пе
ра
ту
ра п
од
ач
и [
°C
]
зависимая от температуры норма подачи
зависимая от температуры норма подачи
зависимая от температуры норма подачи кри
вая н
агр
ева
Вл
иян
ие д
атч
ика н
а п
ом
ещ
ен
ие п
ри у
сл
ови
и, ч
то K
= 1
0, S = 1
,2, а о
ткл
он
ен
ие с
ост
авл
яет +
/-2 K
.
те
м
п. п
од
ач
и [
°C
]
Температура помещения [°C] Внешняя температура [°C]
