3 Два компрессора разного размера
с реверсным размораживанием и
встроенным вторым источником тепла
(DHC-патрон)
ТН типа 3
Положение ползункового переключателя
(тип ТН) IWS:
9 Один компрессор с реверсным
размораживанием и внешним вторым
источником тепла (BGC или масляный
бак)
A Два компрессора одинакового размера с
реверсным размораживанием и внешним
вторым источником тепла (BGC или
котёл)
A Два компрессора разного размера с
реверсным размораживанием и внешним
вторым источником тепла (BGC или
котёл)
ANALYSI
( АНАЛИЗ)
Функция для просмотра состояния
устройства во время инициализации или
во время функционирования. Вверху
индикатора с помощью цифр от 1 до
6 отображается число подключенных
тепловых насосов.
Если отображается 7, то подключен MSM.
Внизу на индикаторе отображаются
свободные ступени. Это ещё не означает,
что они также функционируют, сперва
время простоя отдельных тепловых насосов
должно быть установлено на 0.
2-разрядный индикатор показывает
внутренний расчет регулятора. После
каждого стартового отсчёта включается
новый уровень. Этот расчет зависит
от динамики регулятора и отклонения
регулируемой величины, см. также
параметр 40.
DIAGNOSTIC
(ДИАГНОСТИКА)
С помощью нажатия кнопки PRG поочередно
отображаются подключенные к шине
устройства.
WPM RESET
( СБРОС ТЕПЛОВОГО НАСОСА)
В случае ошибки показания теплового
насоса можно сбросить. Путём нажатия
кнопки PRG и установки значения ВКЛ
и повторного нажатия кнопки PRG
сбрасывается возникшая ошибка.
Компрессор снова приводится в действие
после истекшего времени простоя. Ошибка
заносится в перечень ошибок.
RUN TIME
( ВРЕМЯ РАБОТЫ)
Нажатием кнопки PRG поочередно
отображается время работы в часах
отдельных компрессоров, второго источника
тепла и насоса, использующего солнечную
энергию. Время работы стирается только
посредством аппаратного сброса.
COMP DLAY CNTR
( ОСТАТОЧНЫЙ ПРОСТОЙ)
Оставшееся время простоя
Нажатием кнопки PRG вы можете получить
информацию о времени простоя отдельных
компрессоров.
QUICK START
( ЭКСТРЕННЫЙ ЗАПУСК)
Функции теплового насоса могут быть
проверены при запуске, при этом вызывается
экстренный запуск всех тепловых насосов.
При запуске параметра внизу на дисплее
показывается ВыКЛ. Нажатием кнопки
PRG вызывается экстренный запуск. После
запуска включаются соответствующие
насосы. Видно, как на дисплее значение
60 снижается до 0, затем на дисплее
появляется индикатор ВКЛ.
После этого включается 1-й компрессор и
соответствующий буферный нагнетатель
С интервалом 10 секунд друг за другом
включаются все компрессоры. Отмена
функции нажатием кнопки PRG или
посредством закрытия панели управления.
На дисплее снова появляется ВыКЛ.
RELAY TEST
(ПРОВЕРКА РЕЛЕ)
Нажатием кнопки PRG и завершающим
поворотом вращающейся ручки могут
управляться отдельно все выходы реле
WPM II. На индикаторе отдельные выходы
отображаются как открытый текст.
LCD TEST
(ТЕСТ LCD)
Однократное нажатие кнопки PRG приводит
к запуску теста LCD. На дисплее по порядку
отображаются все элементы индикации.
ERROR LIST
( ПЕРЕЧЕНЬ ОШИБОК)
Нажатием кнопки PRG
1. отображается код ошибки. Вверху
индикации открытым текстом отображается
ошибка, а внизу указывается номер ошибки.
При поворачивании вращающейся ручки и
далее отображается 1-я ошибка. В качестве
дополнительной информации вверху на
индикаторе отображаются день, месяц, год
и соответствующее время возникновения
ошибки. Внизу индикатора с помощью
указателя отображается номер теплового
насоса, первый указатель означает первый
тепловой насос, второй указатель второй
тепловой насос и так далее.
В целом может отображаться 20 ошибок,
перечень ошибок удаляется только при
помощи аппаратного сброса.

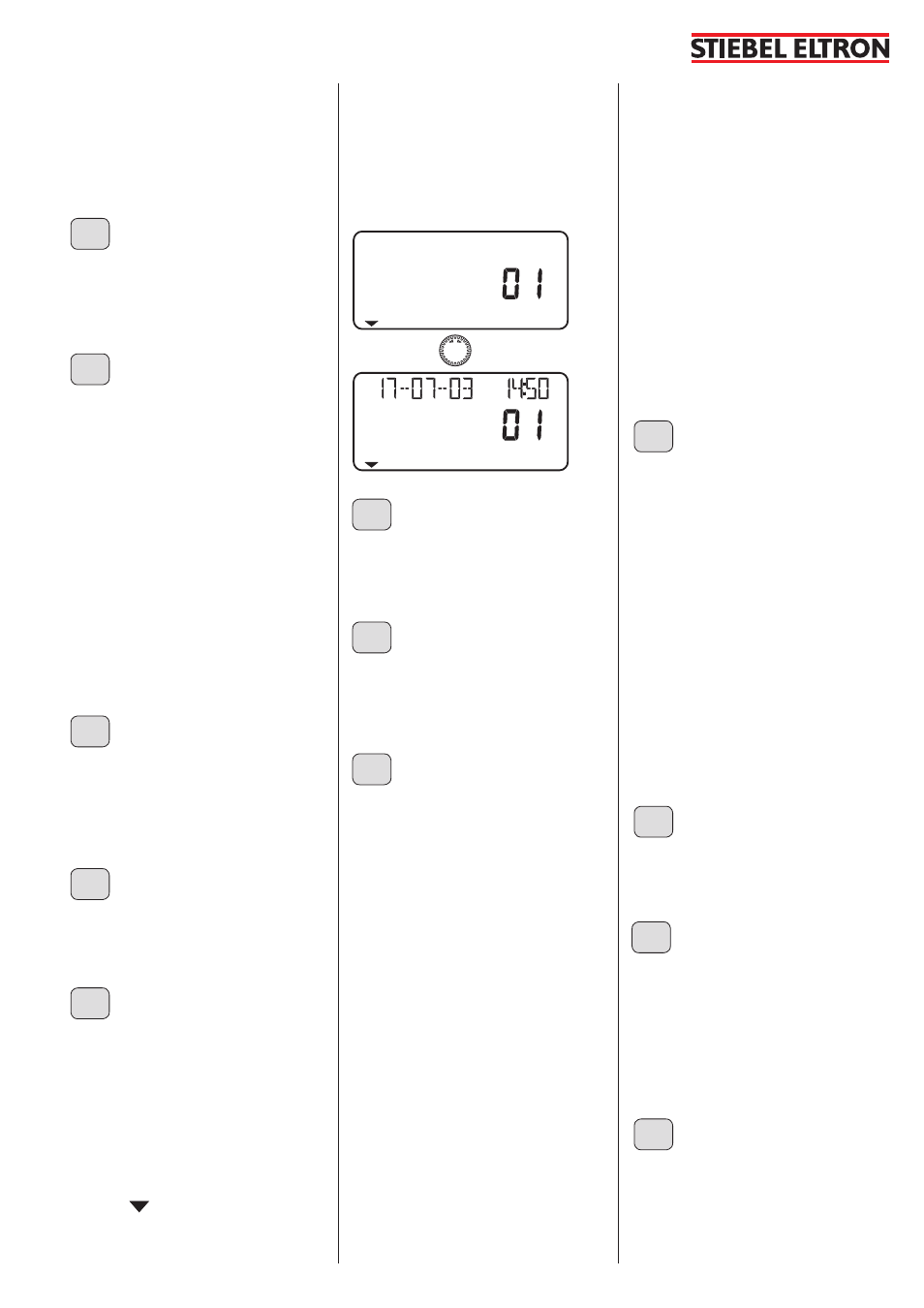

Пример:
17.07.03 в 14:50 зарегистрирована
последняя ошибка, допущенная в тепловом
насосе 1 датчиком высокого или низкого
давления.
HP/LP FAULT
WPM SOFTWARE
(ПРОГРАММНОЕ
ОБЕСПЕЧЕНИЕ WPM)
Индикатор актуального состояния
программного обеспечения.
IWS SOFTWARE
( ПРОГРАММНОЕ
ОБЕСПЕЧЕНИЕ IWS )
Нажатием кнопки PRG отображаются
состояния программного обеспечения
отдельных тепловых насосов.
IWS SELECTION
(ТИП IWS)
Заводские настройки тепловых насосов
вызываются нажатием кнопки PRG и
отображаются на дисплее.
ТН типа 1
Положение поворотного переключателя IWS:
1 Один компрессор с размораживанием
горячим газом
2 Два компрессора одинакового размера с
размораживанием горячим газом
3 Два компрессора разного размера с
размораживанием горячим газом
9 Один компрессор с реверсным
размораживанием
A Два компрессора одинакового размера с
реверсным размораживанием
B Два компрессора разного размера с
реверсным размораживанием
ТН типа 2
Положение ползункового переключателя
(тип ТН) IWS:
1 Один компрессор с реверсным
размораживанием и внутренним вторым
источником тепла (DHC-патрон)
2 Два компрессора одинакового размера
с реверсным размораживанием и
внутренним вторым источником тепла
(DHC-патрон)
50
51
43
42
44
47
48
49
46
45
защиты компрессора. Предварительно
установленный период простоя 20 мин. не
может быть сокращен при обычном режиме.
Если из-за ремонтных или наладочных
работ требуется сокращение, то после этих
работ обязательно необходимо осуществить
возврат на 20 мин.
