STIEBEL ELTRON WPMS II 23.10.2006 - 30.11.2008 - Инструкция (Страница 36)


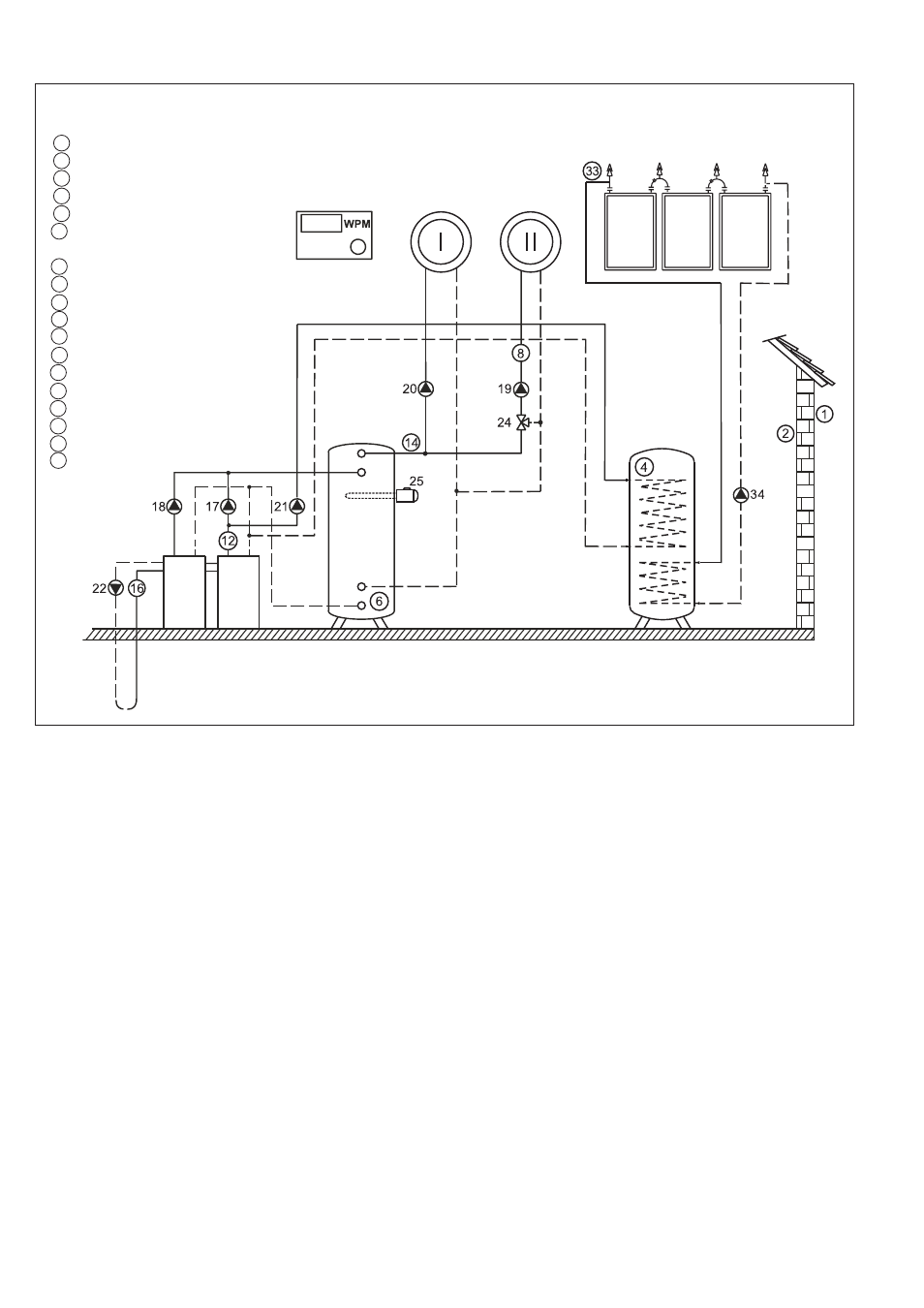

Схема устройства 3
1 Датчик наружной температуры
2 Температурный датчик на выпуске из комнаты
4 Датчик фактической температуры горячей воды
6 Датчик фактической температуры обратного потока
8 Смесительvorlaufisttemperaturfühler
12 Датчик фактической температуры
прямого потока в тепловом насосе
14 Датчик фактической температуры в котле (2 источник тепла)
16 Датчик фактической температуры прямого потока в источнике тепла
17 Буферный нагнетатель 1
18 Буферный нагнетатель 2
19 Насос контура смесителя
20 Насос отопительного контура
21 Нагнетательный насос горячей воды
22 Насос источника
24 Смеситель
25 2 источник тепла
33 Датчик коллектора
34 Насос контура, получающего тепло от Солнца
