Страница 93
NDR-EA3108 / NDR-EA3216 / NDR-EA4208 / NDR-EA4416
Руководство пользователя. Версия 1.1
Все права защищены © AAT Holding sp. z o.o.
93
7.2 Управление регистратором с помощью клавиатуры KBD30:
Клавиатура передает NV-KBD30 команды со скоростью 9600 бит/с следующим образом: 8 бит
информации / 1 стоп-бит / без проверки по четности. Протоколом управления по умолчанию
является протокол N-Control, которому присваивается позиция № 4 в настройках клавиатуры.
Примечание: Все камеры в одной системе должны иметь одинаковые протоколы
управления и скорость передачи данных, устанавливаемые в соответствующих
пунктах меню (более подробную информацию см. в руководстве пользователя
камерой).
Примечание: Подробная информация о клавиатурах NV-KBD30 и NV-KBD70 представлена
в соответствующих руководствах пользователя.
В таблицах на последующих страницах представлено описание управления регистратором с
п о м о щ ь ю
к л а в и а т у р
N V - K B D 3 0
и
NV-KBD70.
УПРАВЛЕНИЕ РЕГИСТРАТОРОМ С ПОМОЩЬЮ СИСТЕМНЫХ КЛАВИАТУР
Все права защищены © NOVUS Security Sp. z o.o.
93

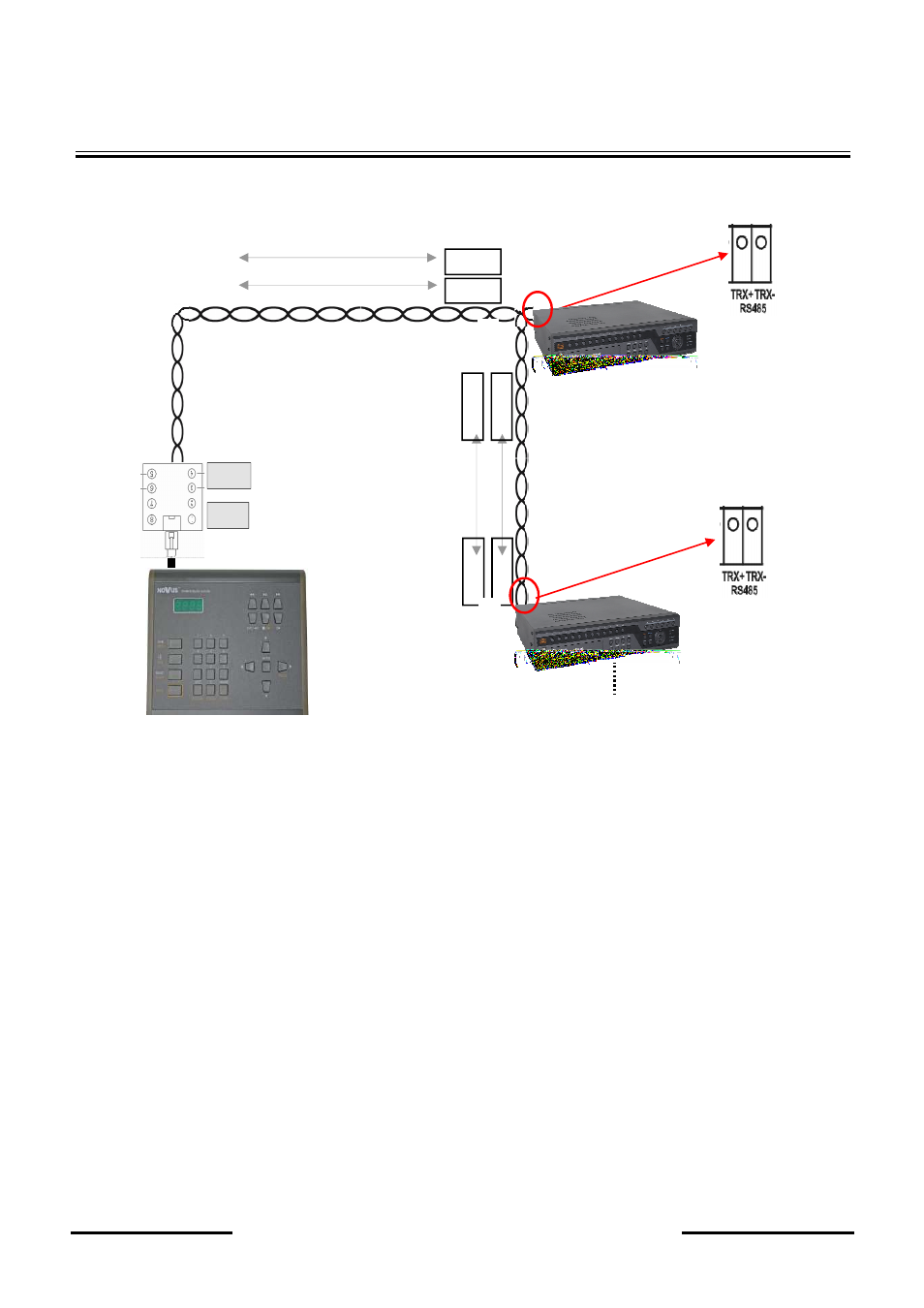

RS-485 (+)
RS-485 (
-
)
До 9 регистраторов,
подключенных подобным
образом
TRX +
TRX -
T
R
X
+
T
R
X
-
T
R
X
+
T
R
X
-
NV-KBD30
RS4
styk 4
RS485(TX+)
styk 5
RS-485
R
S
-4
8
5
R
S
-4
8
5
