NDR-EA3108 / NDR-EA3216 / NDR-EA4208 / NDR-EA4416
Руководство пользователя. Версия 1.1
Все права защищены © AAT Holding sp. z o.o.
91
ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ К ВХОДАМ/ВЫХОДАМ ТРЕВОГИ
Использование выходов тревоги TTL:
Выходы тревоги TTL/CMOS лучше всего использовать в цепях с низкой текущей нагрузкой,
например, светодиодах, обмотке реле. Образец цепи с выходом тревоги стандарта TTL:
Подключение входов/выходов тревоги:

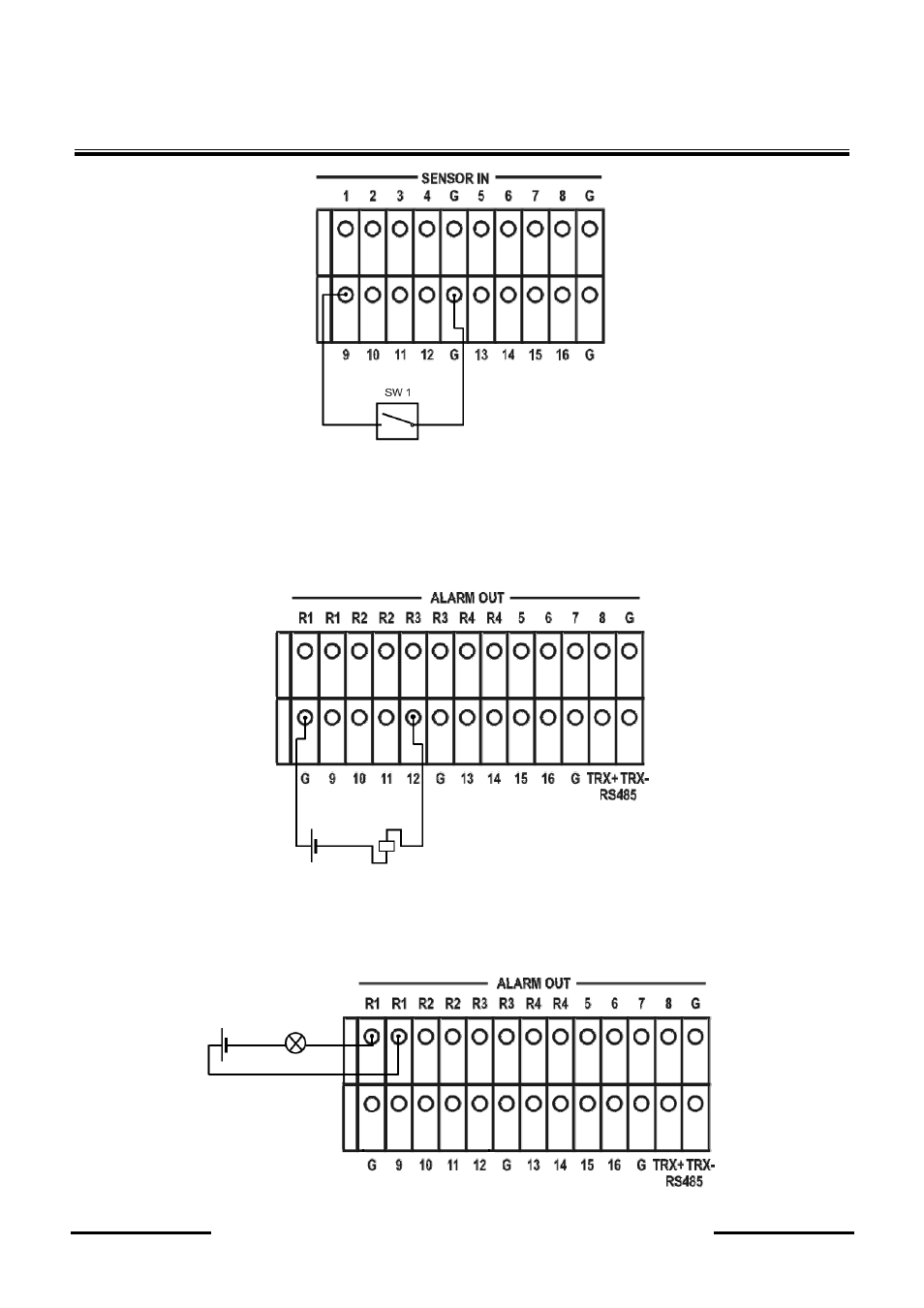

На схеме ниже представлен образец возможного подключения релейного выхода № 1.
