NDR-EA3108 / NDR-EA3216 / NDR-EA4208 / NDR-EA4416
Руководство пользователя. Версия 1.1
Все права защищены © AAT Holding sp. z o.o.
40
МЕНЮ РЕГИСТРАТОРА
3.2.5. Интерфейсы RS232 / RS485

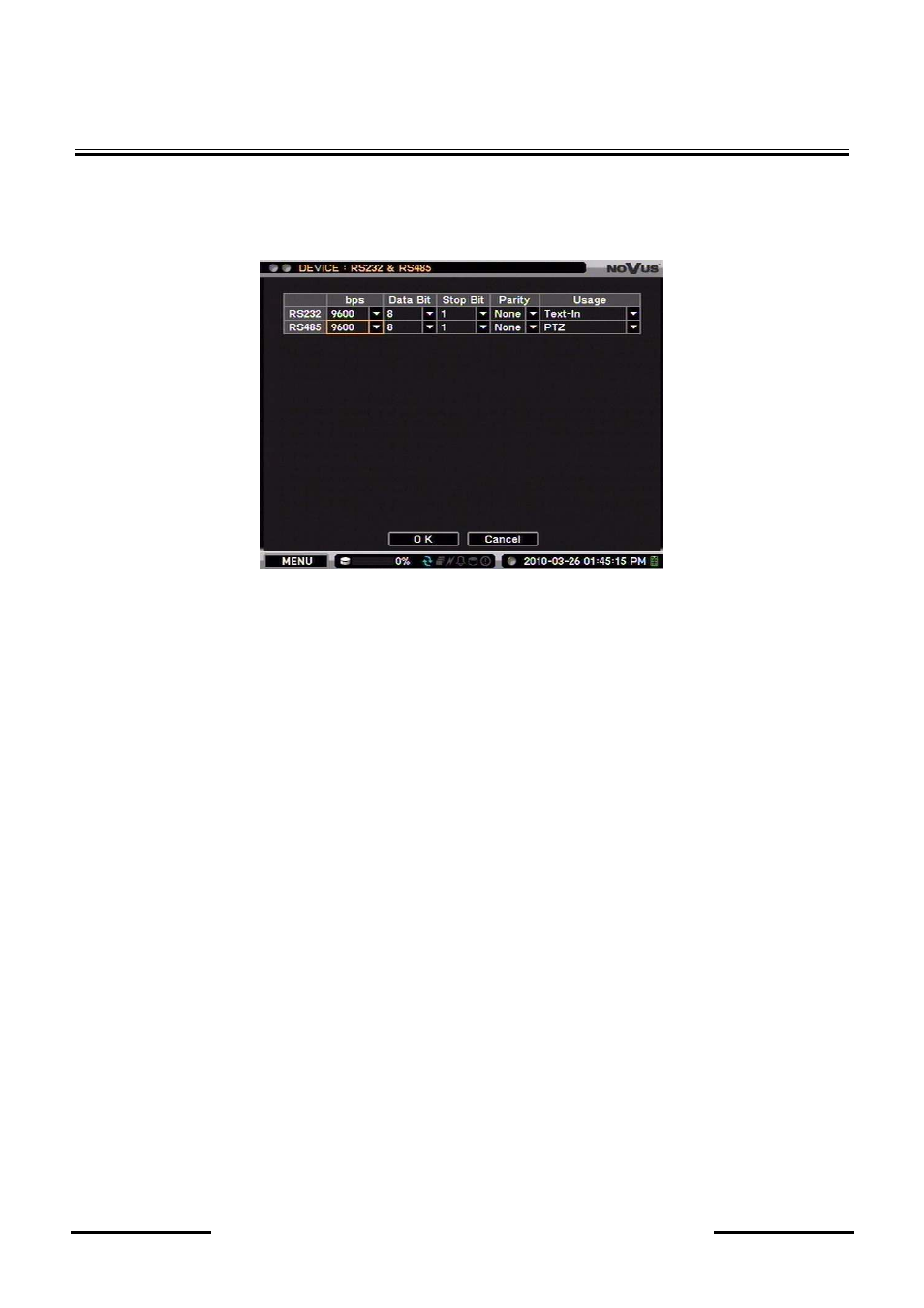

Выбрав данное подменю и нажав кнопку ENTER, отобразится следующее окно:
В данном подменю происходит настройка интерфейсов RS-232 и RS-485.
В колонке
bps (бит/с)
устанавливается скорость передачи данных через порты RS232/RS-485
(доступные значения: 300 бит/с, 600 бит/с, 1200 бит/с, 2400 бит/с, 4800 бит/с, 9600 бит/с,
19200
бит/с, 38400 бит/с, 57600 бит/с, 115200 бит/с).
В следующих трех столбцах настраиваются параметры: Data Bit (количество бит информации),
Stop Bit
(количество стоп-бит), а также контроль по четности.
В колонке
Usage (Использование)
выбирается режим работы порта:
Text-In
- порт, используемый для получения данных в кодировке ASCII от внешних
устройств, например банкоматов, кассовых аппаратов и др.
PTZ
- порт, используемый для дистанционного управления камерами PTZ (или
другими камерами с интерфейсом RS-485).
Keyboard
-
порт, используемый для управления регистратором с клавиатуры.
Примечание: Одновременно порт может выполнять только одну функцию.
Примечание: Для того, чтобы порт RS232 поддерживал передачу данных с устройствами,
оснащенными RS-485, необходимо приобрести специальный адаптер.
Примечание: Для установления исправного подключения необходимо, чтобы настройки
портов RS232/RS485 регистратора и камеры были одинаковыми.
