NDR-EA3108 / NDR-EA3216 / NDR-EA4208 / NDR-EA4416
Руководство пользователя. Версия 1.1
Все права защищены © AAT Holding sp. z o.o.
15
8.
AUDIO OUT:
Аудиовыход для подключения колонок и усилителя. Не рекомендуется
напрямую подключать колонки к данному выходу. Рекомендуется
использовать предварительный усилитель.
9.
RS-232C:
Подключение внешней клавиатуры, камеры PTZ или других устройств,
генерирующих информацию в кодировке ASCII (банкоматы, кассовые
аппараты).
Внимание: Кабель для подключения к порту RS-232 в комплект
поставки не входит. Убедитесь, что используется подходящий кабель
(разъем DB9S).
Примечание: подключено может быть только одно устройство.
10. AUDIO IN:
4 моно аудиовхода (тип RCA) для подключения микрофонов.
Примечание: звукозапись может осуществляться только если это не
противоречит правовым нормам данной страны.
11. NETWORK:
Разъем RJ-45 для подключения регистратора к локальной сети
стандарта 10/100Mб/с.
12. USB:
Порты USB 2.0 (один порт на передней панели и два на задней панели)
для подключения внешних жестких дисков или флэш-памяти. Длина
соединительного кабеля не должна превышать 30 см.
13. DC12V, 6.67A:
Гнездо питания (100~240 В переменного тока/12 В постоянного тока
(блок питания входит в комплект поставки)).
14. RS-485:
Разъем шины RS-485 для подключения внешней клавиатуры, камеры
PTZ и других устройств, генерирующих информацию в кодировке
ASCII (банкоматы, кассовые аппараты).
Примечание: подключено может быть только одно устройство.
ЗАПУСК УСТРОЙСТВА

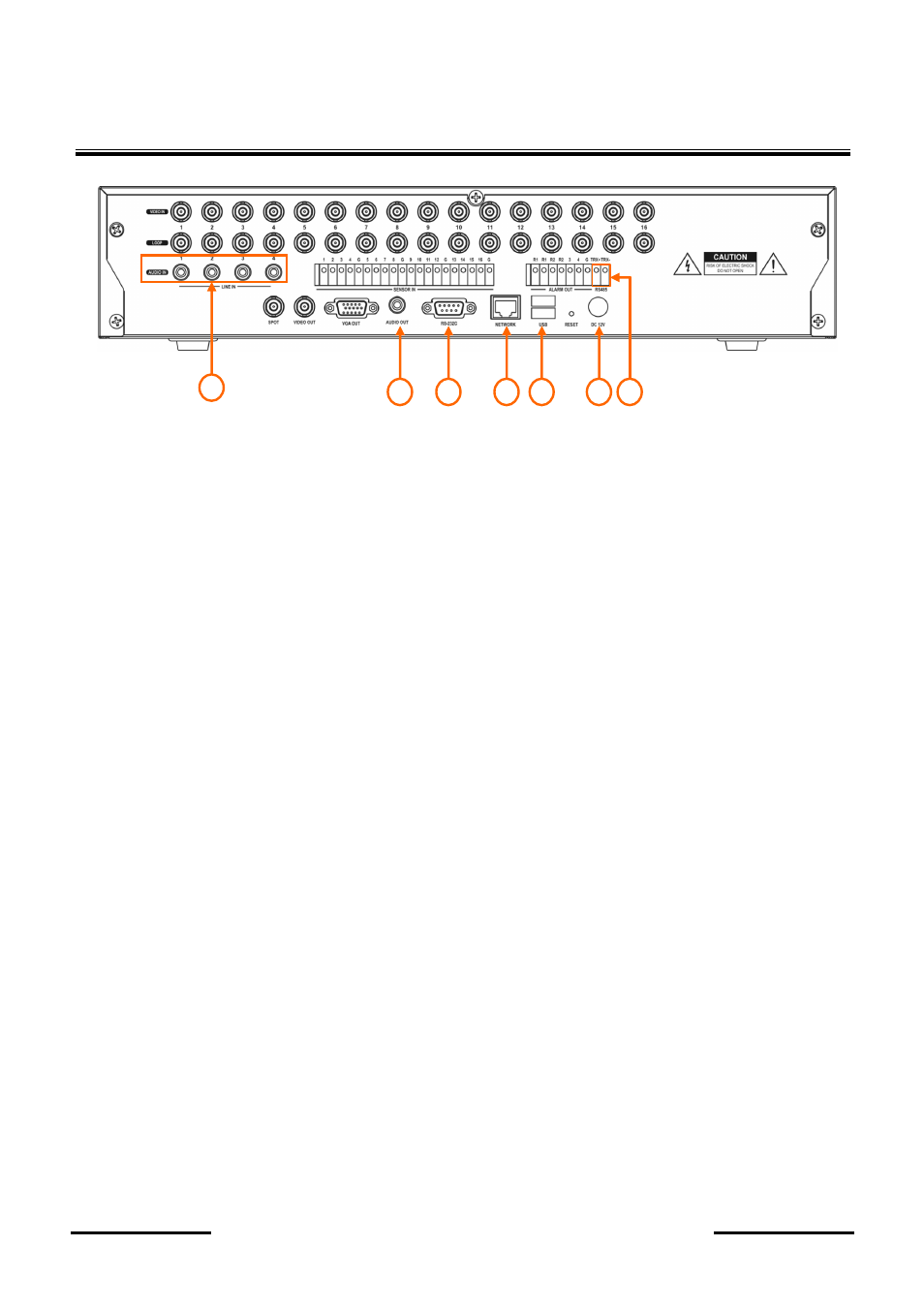

Вид NDR-EA3216
9
10
11 12
13 14
8
