ЗАПУСК УСТРОЙСТВА
1. VIDEO IN/LOOP: 8/16 (в зависимости от модели) видеовходов для подключения
видеосигнала с камер к регистратору.
Примечание: При использовании витой пары длиной несколько сотен
метров в качестве средства передачи данных и слабом видеосигнале
возможно появление небольших перекрестных помех.
2 ALARM OUT: Регистратор поддерживает возможность активации внешних устройств
(зуммеры, галогенные лампы, сирены и т.д.) через выходы с открытым
коллектором (2 или 4 в зависимости от модели), режим работы которых
можно установить как нормально разомкнутый (N.O.) или нормально
замкнутый (N.C.). Максимально допустимая нагрузка выходов -
0,5А@125 В переменного тока и 1A@30 В постоянного тока.
3. ALARM OUT: Регистратор поддерживает возможность активации внешних устройств
(зуммеры, галогенные лампы, сирены и т.д.) через выходы с открытым
коллектором (2, 4 или 12 в зависимости от модели). Допустимая нагрузка
выходов - 30 мA@12 В постоянного тока. Возможно установить режим
работы данных выходов: нормально разомкнутый (N.O.) и нормально
замкнутый (N.C.).
4. SENSOR IN: 16 или 8 (в зависимости от модели) входов тревоги, для которых
устанавливается режим нормально разомкнутые (N.O.) или нормально
замкнутые (N.C.). Для обнаружения сигнала тревоги необходимо, чтобы
длительность сигнала составляла не менее 0,5 сек. Все разъемы
заземления подключены к общей линии заземления. Заземление
сигнального устройства должно быть подключено к одному из разъемов
заземления (GND).
5. SPOT OUT: 1 выход композитного сигнала (CVS) для подключения дополнительных
мониторов, поддерживающий полноэкранный формат отображения с любой
камеры, поочередное переключение камер или камер тревоги.
6. VIDEO OUT: Гнездо главного монитора, композитный видеосигнал (CVS).
7. VGA OUT: Гнездо главного монитора, разъем VGA. При использовании данного типа
соединения использовать кабель передачи сигналов, поставляемый с
монитором. Выход VGA работает одновременно с выходом CVS.
2.3.1 Электрические разъемы и прочие элементы задней панели регистраторов NDR-
EA3108 и NDR-EA3216

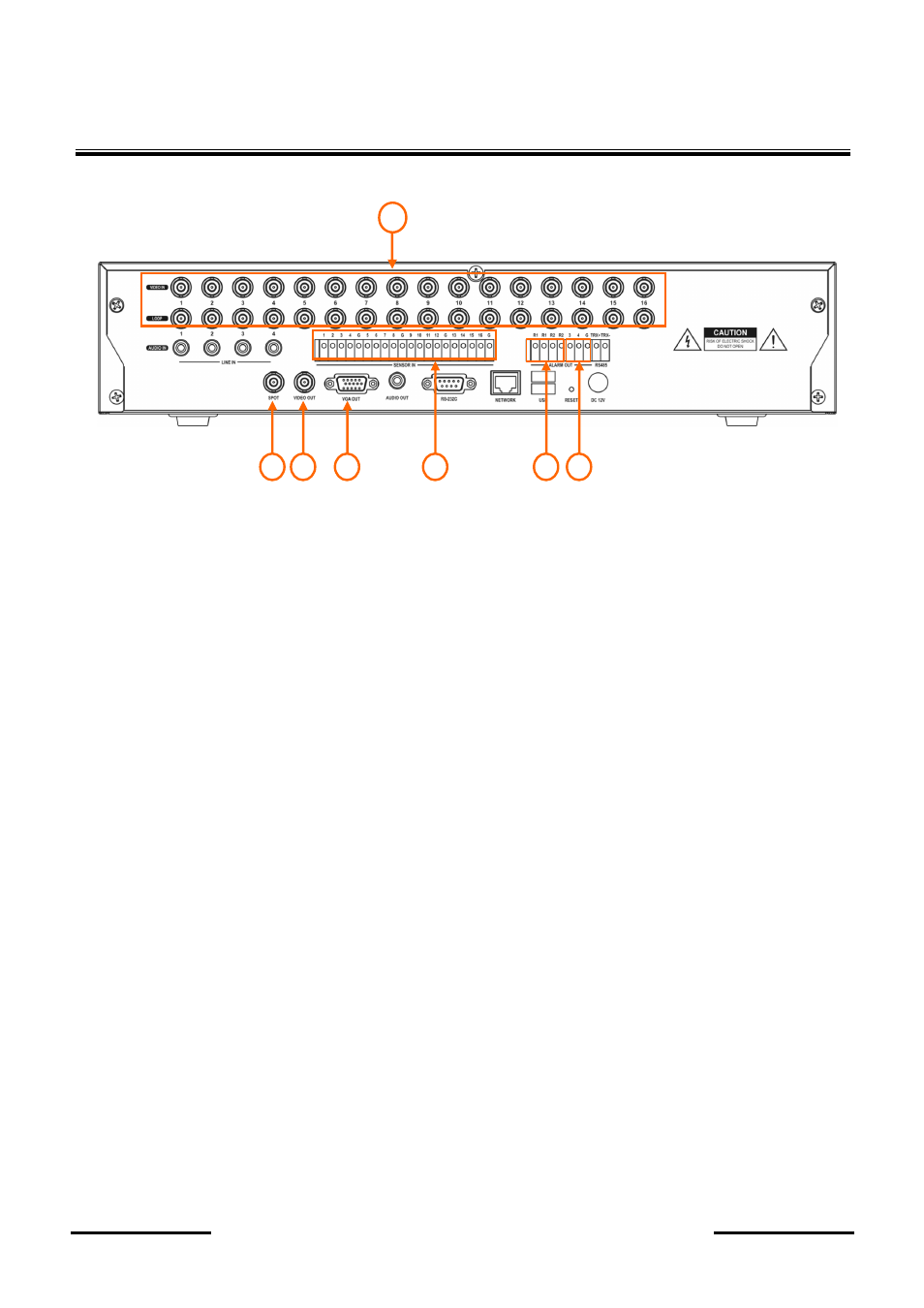

Вид NDR-EA3216
1
4 5 6 7 2 3
