NDR-EA3108 / NDR-EA3216 / NDR-EA4208 / NDR-EA4416
Руководство пользователя. Версия 1.1
Все права защищены © AAT Holding sp. z o.o.
16
2.3.2 Электрические разъемы и прочие элементы задней панели регистраторов NDR-
EA4416 и NDR-EA4208.

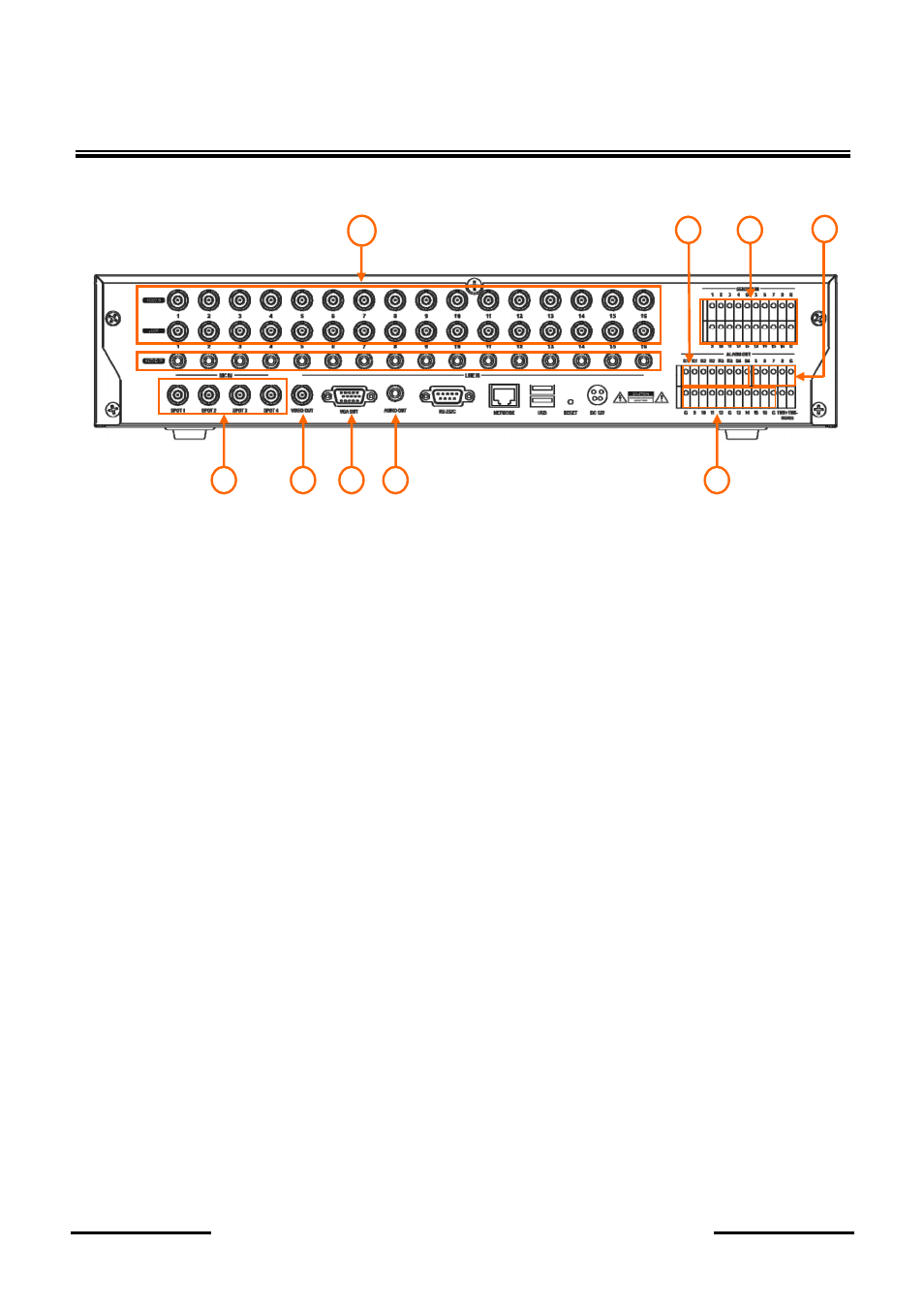

Вид NDR-EA4416
1.
VIDEO IN/LOOP: 16 или 8 (в зависимости) видеовходов с проходными выходами для
подключения источников видеосигнала к регистратору.
2.
ALARM OUT:
Регистратор поддерживает возможность активации внешних устройств
(зуммеры, галогенные лампы, сирены и т.д.) через релейные выходы тревоги,
режим работы которых можно установить как нормально разомкнутый
(N.O.) или нормально замкнутый (N.C.). Максимально допустимая нагрузка
выходов - 0,5А@125 В переменного тока и 1A@30 В постоянного тока.
3.
ALARM OUT:
Регистратор поддерживает возможность активации внешних устройств
(зуммеры, галогенные лампы, сирены и т.д.) через выходы с открытым
коллектором . Допустимая нагрузка выходов - 30 мA@12 В постоянного
тока. Возможно установить режим работы данных выходов: нормально
разомкнутый (N.O.) и нормально замкнутый (N.C.).
4.
SENSOR IN:
16 или 8 (в зависимости от модели) входов тревоги, для которых
устанавливается режим нормально разомкнутые (N.O.) или нормально
замкнутые (N.C.). Для обнаружения сигнала тревоги необходимо, чтобы
длительность сигнала составляла не менее 0,5 сек. Все разъемы
заземления подключены к общей линии заземления. Заземление
сигнального устройства должно быть подключено к одному из разъемов
заземления (GND).
5.
SPOT 1/2/3/4:
Выходы (4 или 1 в зависимости от модели) для подключения
дополнительных мониторов, поддерживающих полноэкранный формат отображения с любых
камер, поочередное переключение камер или камер тревоги.
6.
VIDEO OUT:
Гнездо главного монитора, композитный видеосигнал
(CVS).
7.
VGA OUT:
Гнездо главного монитора, разъем VGA. При использовании данного типа
соединения использовать кабель передачи сигналов, поставляемый с
монитором.
8.
AUDIO OUT:
Аудиовыход для подключения колонок и усилителя. Не рекомендуется
напрямую подключать колонки к данному выходу. Рекомендуется
использовать предварительный усилитель.
ЗАПУСК УСТРОЙСТВА
1
6
7
8
5
4
2
3
3
