Инструкция по эксплуатации NOVUS NDR-EA4416
Страница 65
NDR-EA3108 / NDR-EA3216 / NDR-EA4208 / NDR-EA4416
Руководство пользователя. Версия 1.1
Все права защищены © AAT Holding sp. z o.o.
65
МЕНЮ РЕГИСТРАТОРА
3.6.4. Текстовый вход

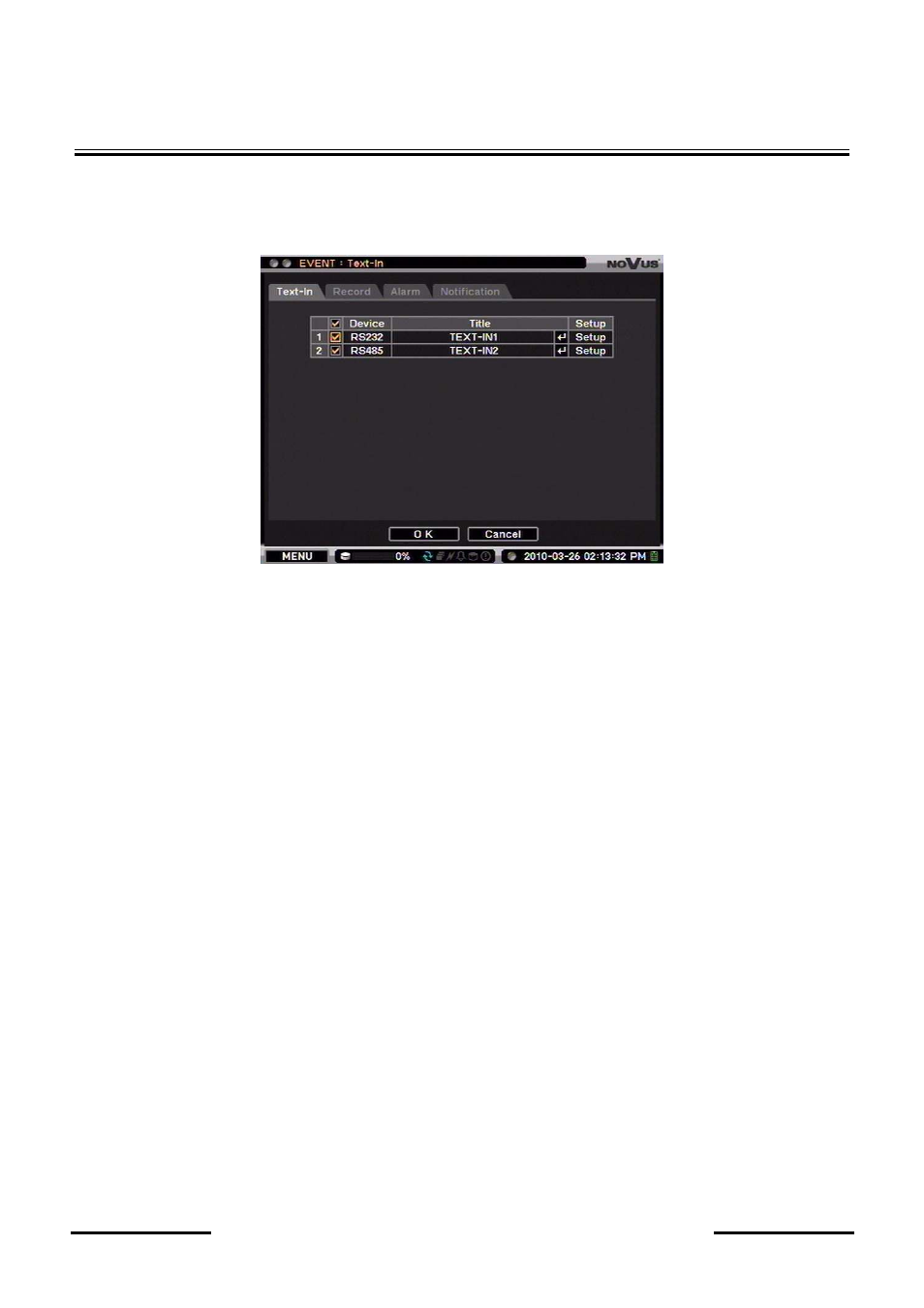

Выбрав данное подменю и нажав кнопку ENTER, отобразится следующее окно:
Регистраторы поддерживают функцию одновременного отображения текста в формате ASCII
(поступающий с банкоматов, кассовых аппаратов, ПК с установленным ПО для контроля
доступа) и связанного с ним видеоизображения. К регистратору можно подключить до 2
внешних устройств генерации текста через интерфейсы RS-232 и RS-485.
Примечание: Взаимодействие с внешними устройствами предполагает знание формата, в
котором передаются данные. Текстовые данные должны передаваться в формате ASCII,
последующие настройки должны производиться в соответствии с устройствами
подобного типа. При работе с устройствами, генерирующими текст в соответствии с
другими протоколами, отображение текста на изображении будет невозможно.
Примечание: При одновременном отображении текста с более чем одного канала может
снизить производительность системы.
Функция отображения текста может быть присвоена только двум видеовходам. Порт RS-232
используется для первого канала, а порт RS-485 - для второго.
Для отображения текста как в режиме воспроизведения, так и режиме реального времени,
выберите пункт OSD TEXT-IN (разделы 4 и 4.11 данного руководства).
При использовании подключения по сети все данные по транзакциям отображаются только в
режиме воспроизведения.
При копировании записей происходит копирование транзакций только для форматов *.exe и
*.strg.
Примечание: При копировании видео в формате M4V транзакции, связанные с
изображением, не копируются.
