Инструкция по эксплуатации NOVUS NDR-EA4416
Страница 38
NDR-EA3108 / NDR-EA3216 / NDR-EA4208 / NDR-EA4416
Руководство пользователя. Версия 1.1
Все права защищены © AAT Holding sp. z o.o.
38
МЕНЮ РЕГИСТРАТОРА
3.2.3. Тревога

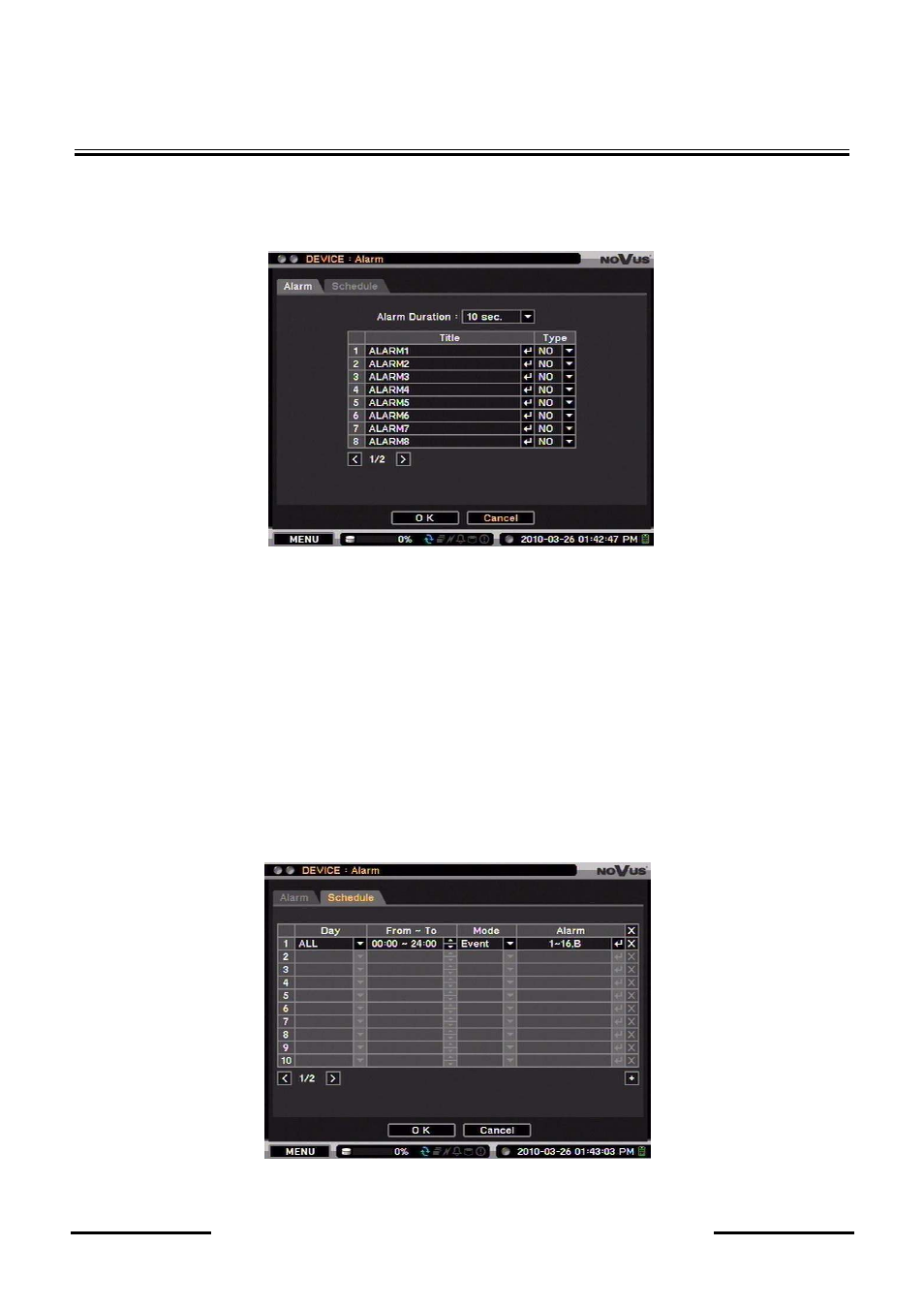

Выбрав данное подменю и нажав кнопку ENTER, отобразится следующее окно:
В пункте Alarm duration (Длительность тревоги) определяется период срабатывания
тревоги (от 5 сек. до 10 мин.).
В колонке Title (Заголовок) columnс помощью виртуальной клавиатуры вводится название
выхода тревоги.
В колонке Type (Тип) устанавливается режим работы выхода тревоги: NC (нормально
замкнутый) или NO (нормально разомкнутый).
Примечание: В регистраторах NDR-EA4208, NDR-EA4416 первые четыре выхода, а также
первые два выхода в регистраторах NDR-EA3108, NDR-EA3216 являются
регистраторами релейного типа. Остальные выходы - с открытым коллектором.
Вкладка Schedule (Расписание):
