Важно
(с) 2010, ООО «Дилер-Центр»
Руководство пользователя -
6
(с) 2010, Москаленко Ольга, перевод на русский язык
Пожалуйста, соблюдайте изложенные ниже правила для обеспечения безопасности и электромаг-
нитной совместимости при эксплуатации устройства.
Подключение питания
Пульт разрешается подключать только в ро-
зетку с заземлением при помощи штепселя
шнура питания.
Подключение источников звука
При эксплуатации пульта разрешается ис-
пользовать только высококачественные дву-
жильные аудиокабели. Штекеры XLR должны
иметь металлический корпус для обеспече-
ния экранирования при подключении к пуль-
ту. Контакт (1) должен быть соединен с
экраном кабеля.
Электрические поля
В случае эксплуатации устройства при воз-
действии электромагнитных полей, колеба-
ния которых лежат в диапазоне частот звуко-
вого сигнала, возможно снижение отношения
сигнал/шум. В некоторых случаях (при на-
пряженности 3В/м и модуляции 90%) может
наблюдаться снижение до 60дБ.
УСТАНОВКА
Размещение
Размещение устройства определяется типом и задачами мероприятия. При использовании пульта
к качестве FOH-пульта рекомендуется устанавливать его в зоне слышимости акустической систе-
мы. Не рекомендуется устанавливать устройство за колоннами или другими крупными объектами,
на уровне выше уровня громкоговорителей (например, на балконе).
По возможности, не устанавливайте устройство рядом с блоками распределения электропитания,
усилителями мощности либо на них.
Питание
Внешний блок питания следует устанавливать на максимально возможном расстоянии от пульта.
Устройство подключается шнуром питания с вилкой, соответствующими стандартам региона, в ко-
торый поставляется устройство.
ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАТЬ ИСТОЧНИКИ ПИТАНИЯ БЕЗ
ЗАЗЕМЛЕНИЯ!
Блок питания находится под высоким напряжением, опасным для жизни
и значительно превышающим напряжение в розетке питания. Сила тока в
контактах при коротком замыкании способна привести к возгоранию
оборудования. Все работы по обслуживанию и ремонту должны
выполняться только квалифицированными специалистами.

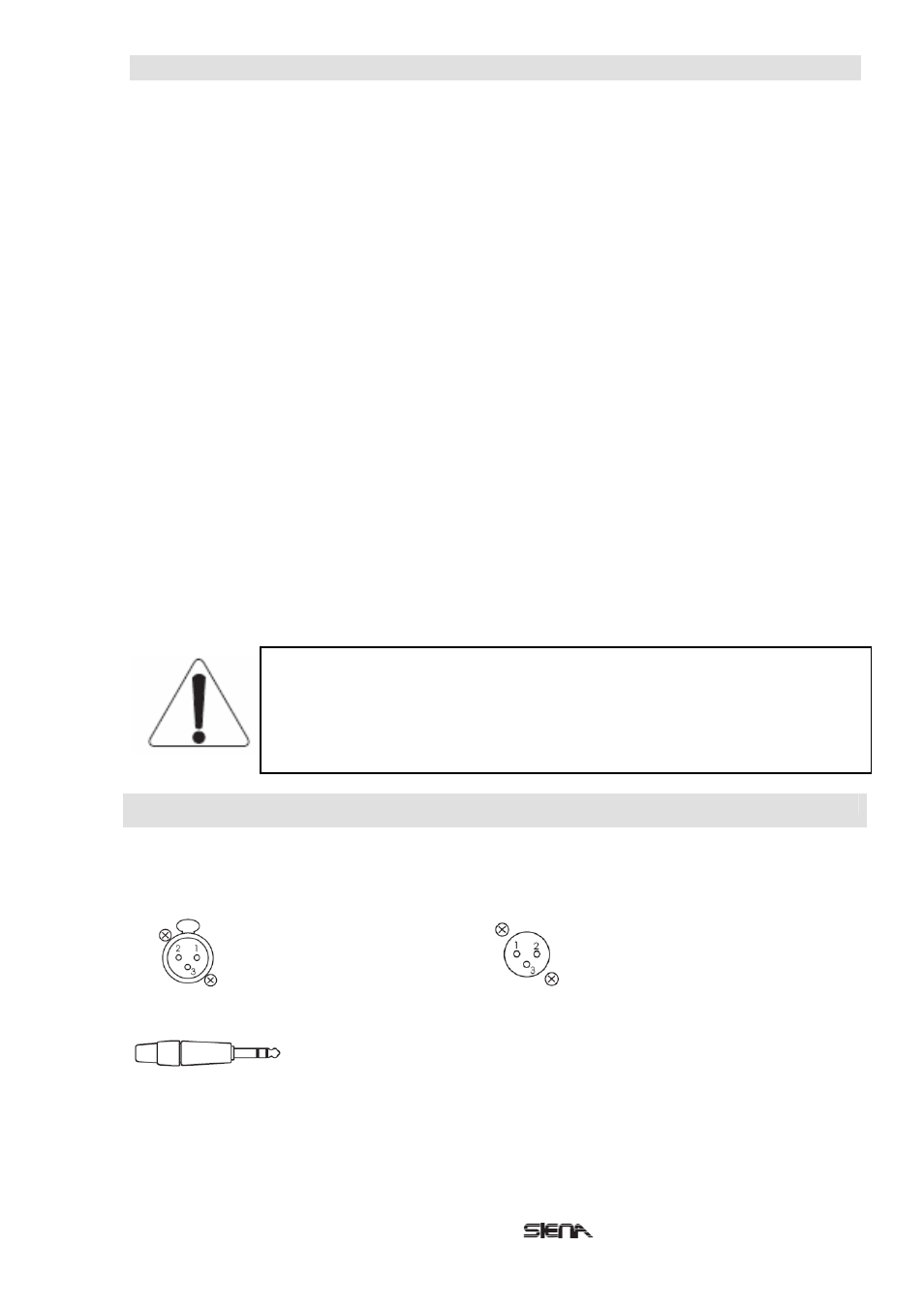

Соединения
Для обеспечения корректной работы пульта используйте только высококачественные симметрич-
ные двужильные аудиокабели с металлическим экранированием. Экраны контактов. должны быть
подключены к экранам кабелей. Контакт XLR (1) должен быть соединен с экраном кабеля.
Гнездо разъема XLR
Pin 1 – экран/земля
Pin 2 – горячий сигнал
Pin 3 – холодный сигнал
Штекер разъема XLR
Pin 1 – экран/земля
Pin 2 – горячий сигнал
Pin 3 – холодный
Штекер ¼ дюйма
TRS Signal
TRS Insert
TRS телефо-
ны
гильза
экран/земля
экран/земля
экран/земля
кольцо
холодный
Insert
Return
право
кончик
горячий
Insert Send
лево
