Мастер-секция: выходы шины микширования
(с) 2010, ООО «Дилер-Центр»
Руководство пользователя -
15
Все 16 выходов коммутируются с внешним оборудованием при помощи балансного XLR штеке-
ра с номинальным уровнем 0 dBu.
Кроме того, при помощи TRS соединения ¼ дюйма с номинальным уровнем 0dBu все шины
реализуют инсерт-посыл и возврат.
--Точки разрыва микс-шины
--Выходы шины микширования
Соединения XLR
XLR 1. экран. 2. Горячий. 3. Холодный
TRS инсерты
T- Посыл R- Возврат S- Экран
Микс-выходы
(Aux посылы/Мастеры группы)
E
MUTE
Измерение уровней

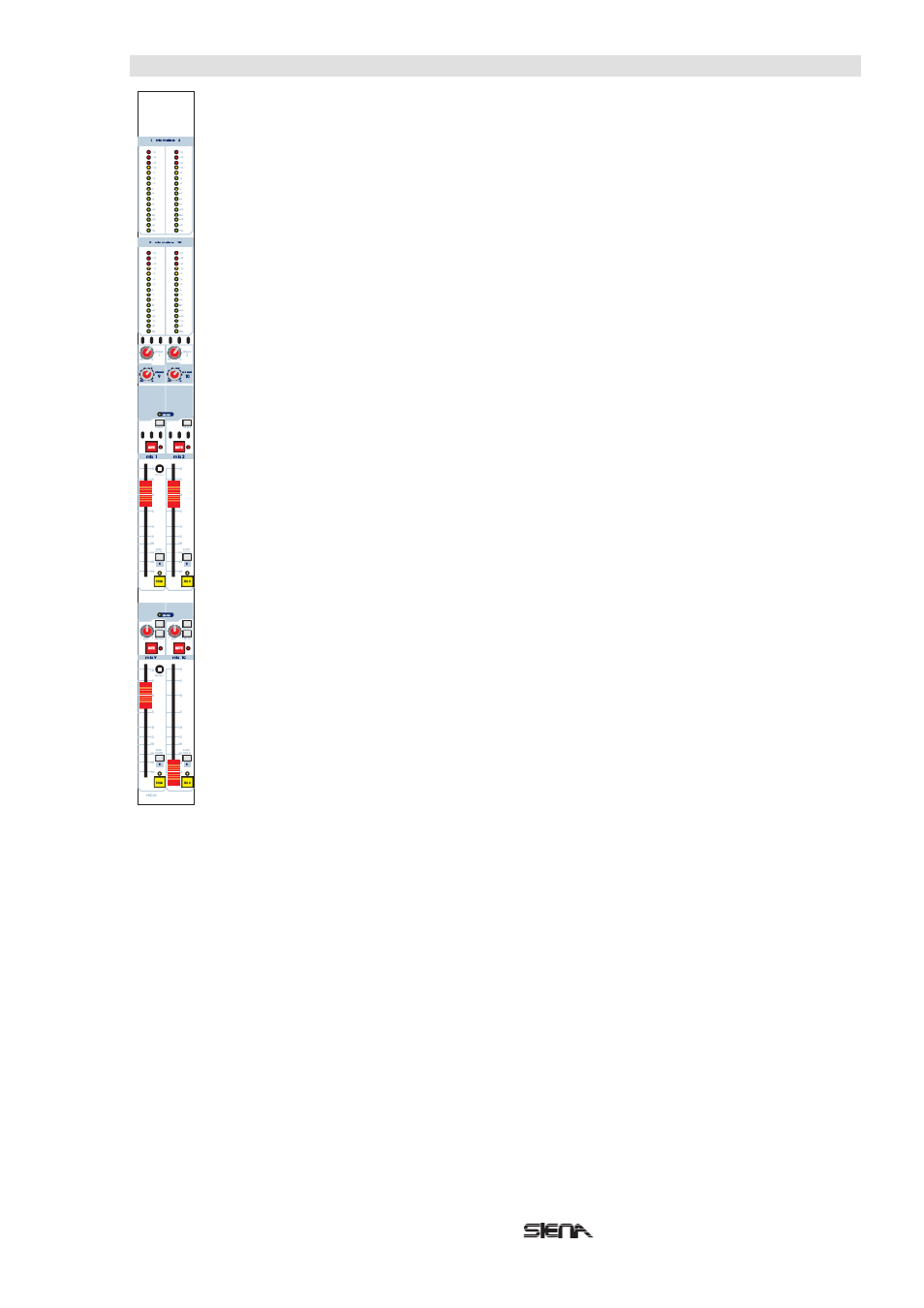

На пульте Siena для всех 16 выходов шин предусмотрена отдельная индикация, позволяющая
отслеживать каждый микс, выходящий с пульта.
Индикаторы сгруппированы попарно, что облегчает мониторинг в стерео режиме.
Кроме того,
индикаторы распределены на две группы, соответствующие расположению фейдеров 1-8 и 9-16.
Индикация отображает уровень пикового сигнала от -24 дБ до +21 дБ с шагом 3 дБ. Уровень
сигнала измеряется после регуляции параметров фейдером и мьютирования, что дает пред-
ставление о реальном уровне сигнала на выходе XLR.
