Мастер-секция: стерео-мастер и управление мониторингом
(с) 2010, ООО «Дилер-Центр»
Руководство пользователя -
19
Задняя панель
Стерео-мастер и мониторинг-выходы расположены на задней панели пульта Siena:
Кроме того, пульт
оснащен
точками
инсерта Master L и
R (Insert MR и
Insert ML) на соот-
ветствующих ште-
керах TRS ¼ дюй-
ма с номинальным
уровнем 0dBu,
прямым стерео входом (Direct In L и Direct In R) на балансных штекерах и Talk Input (балансный
Male XLR с номинальным уровнем 0dBu).
Выход
Расположение
Соединение Номинальный
уровень
Master L
Левая шина
XLR Male
(балансный)
0dBu
Master R
Правая шина
XLR Male
(балансный)
0dBu
PFL Out
PFL шина соло
XLR Male
(балансный)
0dBu
Monitor L
Внутренний мо-
нитор левый
XLR Male
(балансный)
0dBu
Monitor R
Внутренний мо-
нитор правый
XLR Male
(балансный)
0dBu
MonitorM
Внутренний мо-
нитор моно
XLR Male
(балансный)
0dBu
Talk Out
Talk-шина
XLR Male
(балансный)
0dBu

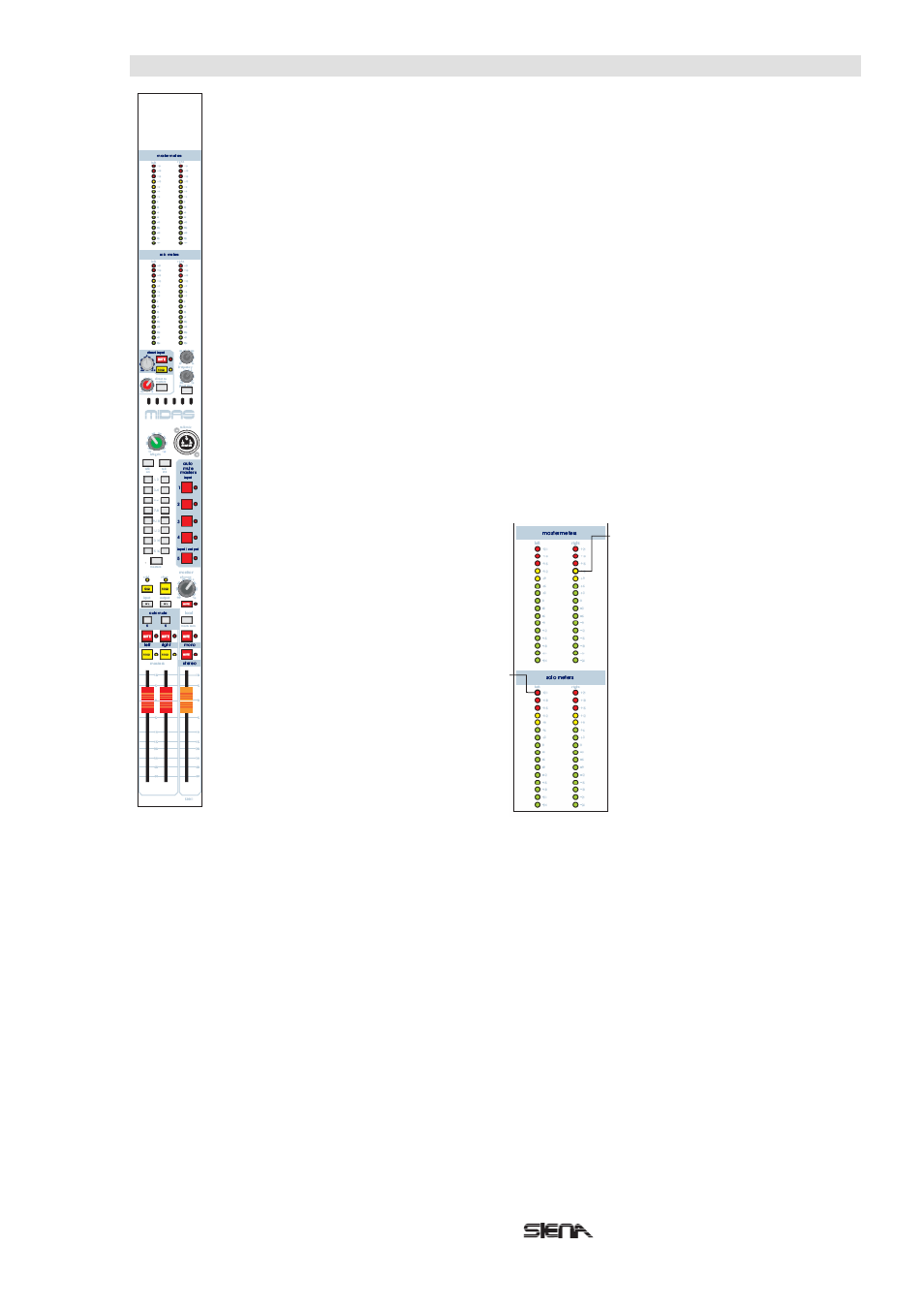

Стерео мастер и управление мониторингом
Solo Два измерителя соло отображают
информацию, актуальную на внутреннем
мониторе и выходах головных телефонов.
То есть, измеряют либо стерео AFL,
либо моно PFL сигнал, в зависимости
от заданных на пульте и мастер-
селекторе AFL/PFL параметров. Более
подробную информацию о системе
солирования пульта см. на стр. 24.
Важно: В режиме PFL шина моно PFL
находится слева, измерители соло –
справа.
Измерители соло находятся до кон-
троллеров монитора и мьютирования,
поэтому не зависят от изменений в
головных телефонах или от измене-
ний уровня внутреннего монитора.
Измерители Master Два измерителя мастера ото-
бражают уровень пикового сигнала на правом и
левом м
р-выходах в диап
е
от -24 дБ до +21 дБ с шагом 3 дБ.
Уровень сигнала измеряется
после регуляции
араметров
фейдером и
тирования
о
дает представление о реальном
уровне выходного с гнала на
задней панели пульта
асте
азон
п
мью
, чт
и
