Мастер-секция: стерео-мастер и управление мониторингом
(с) 2010, ООО «Дилер-Центр»
Руководство пользователя -
23
Мониторные и ушные выходы
На пульте Siena предусмотрены мониторные выходы, ушной стереовыход и отдельный выход
PFL.
Стандартное назначение выходов:
Выход
Формат Соединение Назначение
Фронтальный
монитор ле-
вый/правый
Стерео
Задняя па-
нель
Подключение фронтальных стереодинамиков
Фронтальный
монитор М
Моно
Задняя па-
нель
Подключение фронтального монодинамика
Головные те-
лефоны (те-
лефоны)
Стерео Под рукой
Подключение стерео головных телефонов
PFL Out
Моно
Задняя па-
нель
Подключение выхода PFL Siena к другому
пульту
Совет: При работе с мониторами может возникнуть необходимость прослушать на ушных мони-
торах, как звучат отдельные мониторы, чтобы понять, что именно слышит исполнитель. Под-
ключите пару стерео динамиков к выходу Local Monitor L/R и моно динамик к выходу Local
MonitorM. Теперь мастеры микс-шины можно прослушивать и на ушных, и на напольных мони-
торах. При помощи переключателей MUTE моно и стерео мониторов можно замьютировать ди-
намик основного монитора, чтобы слушать ушные мониторы, и наоборот.
Не путайте выходы Local MonitorM и PFL Output: последний всегда активен и не имеет кон-
троллеров уровня или мьютирования. Как правило, этот выход служит для коммутации шины
PFL с другим пультом. Например, если Siena работает с сопровождающим коллективом, может
понадобиться подключить ее PFL выход к пульту основного коллектива.
По умолчанию, AFL будет мониториться на мониторе и ушных выходах. Однако при помощи ре-
гулятора AFL/PFL можно назначить мониторинг PFL-шины как на входах, так и на выходах. См.
раздел «Система солирования» на стр. 24

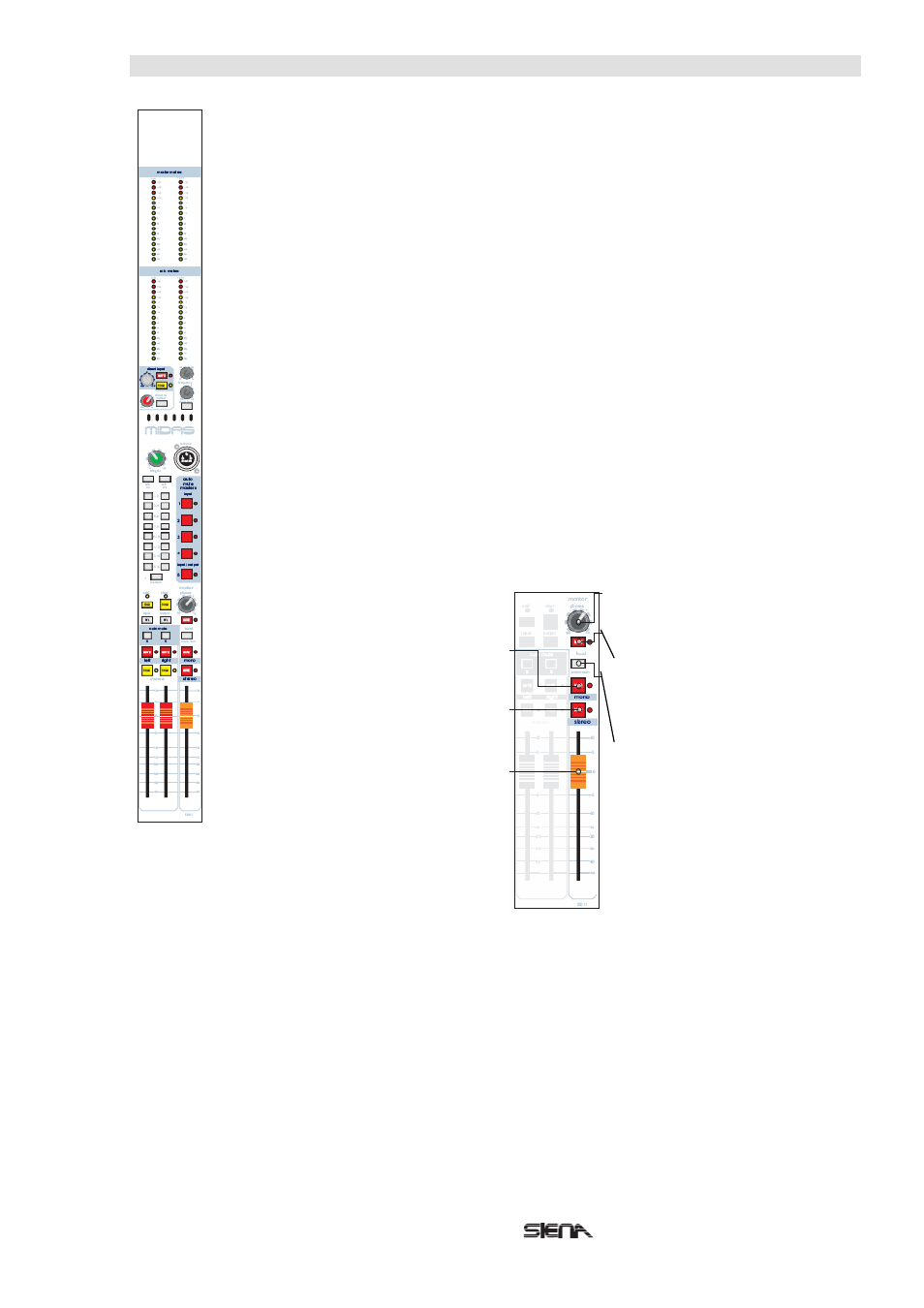

Local Monitor Mono Mute Переключатель
mono MUTE мьютирует выход Monitor M.
Статус мьютирования отображается со-
ответствующим индикатором LED.
Local Monitor Stereo Mute Переключа-
тель stereo MUTE мьютирует выходы
Monitor L и Monitor R. Статус мьютирова-
ния отображается соответствующим ин-
дикатором LED.
Local Monitor Fader Фейдер позволяет
осуществлять плавную регулировку моно
и стерео выходов (Monitor L, Monitor R and
Monitor M) от off (-inf) до +10 дБ.
Phones Level Уровень на выходе
головных
телефонов
плавно
регулируется от off (-inf) до +20 дБ.
Phones Mute Переключатель MUTE
мьютирует
выход
головных
телефонов. Статус мьютирования
отображается
соответствующим
индикатором LED.
Mono Sum Переключатель mono
sum суммирует правый и левый
мониторные сигналы, так что можно
проверить
фазность
и
моно
совместимость стерео выхода.
