Мастер-секция: выходы шины микширования
(с) 2010, ООО «Дилер-Центр» Руководство пользователя - 17
(Aux посылы/Мастеры группы)
Мастер-контроллеры выходов микс-шин 1-8 отличаются от мастер-контроллеров выходов микс-
шин 9-16, для которых предусмотрены маршрутизация на стерео мастер-шину и панорамирова-
ние. При использовании пульта в качестве FOH/монитора микс-шины 9-16 будут прекрасно ра-
ботать как выходы группы.
Мастер-контроллеры микс-шин 1-8

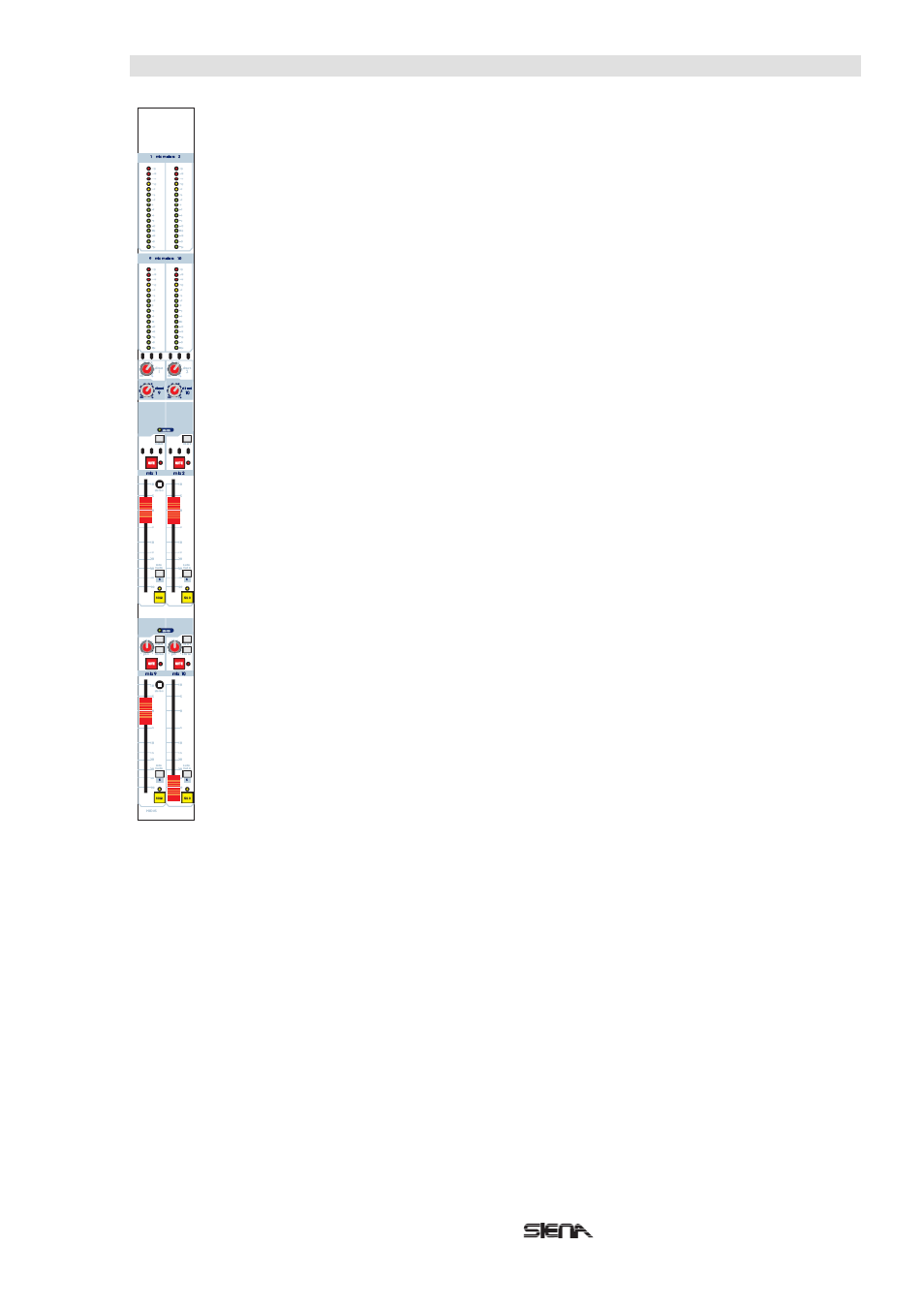

На рисунке показана только первая пара выходов микс-шин 1-8.
Индикатор Stereo LED горит, если микс-
шины настроены на стерео.
Переключатель MUTE мьютирует выход-
ной сигнал шины после регуляции пара-
метров фейдером. (то есть, сигнал мью-
тируется во всех точках, кроме посыла
инсерта и шины PFL). Статус мьютирова-
ния отображается соответствующим ин-
дикатором LED.
Важно: Переключателем мьютирования
можно управлять через Auto Mute мастер
5.
Fader позволяет плавно регулировать вы-
ходной уровень от off (-inf) до +10дБ.
Auto Mute 5 Кнопка позволяет назначить
любой из 16 выходов микс-шины группе 5.
На Siena предусмотрено 5 групп автома-
тического мьютирования, которые управ-
ляются из мастер-секции. Любой входной
канал можно назначить группам автома-
тического мьютирования 1-4; и входные
каналы, и мастеры шин микширования
можно назначить группе 5.
Solo
В активном состоянии регулятор SOLO
микс-шины маршрутизирует сигнал на
cтерео шину After Fade Listen (AFL) и моно
Pre Fade Listen (PFL). Индикатор LED ука-
зывает, что соло шины включено. В зави-
симости от выбранного AFL или PFL в
мастер-секции, звук можно слушать до
(PFL) или после (AFL) регуляции пара-
метров фейдером на главном мониторе
или на выходе головных телефонов.
Любой из 16 переключателей SOLO мо-
жет осуществлять отправку auto solo на
внешний цифровой эквалайзер Helix
Digital через систему солирования пульта
Solo Tracking System. Более подробная
информация на стр. 25.
Insert При нажатой кнопке инсерт-посыл соответ-
ствующей шины помещается на пути сигнала до
фейдера.
Stereo/Mono Утопленный переключатель Stereo
переключает четную/нечетную пару шин на стерео.
Для стерео характерны следующие особенности:
На всех входных каналах input channel для стерео
микс посыла становится доступно отдельное
управление панорамой и уровнем. Два нижних пе-
реключателя pre включают стерео посыл до фей-
дера. (Верхний переключатель pre не работает в
стерео режиме). Более подробная информация об
управлении входными каналами на стр. 10.
Соло для стерео шины настроены таким образом,
что с соло нечетных шин сигнал поступает на ле-
вый AFL , с четных – на правый AFL.
Если шины
настроены на моно, соло суммируются в моно на
выходе AFL.
Работа всех других контроллеров (например, фей-
дера выходного уровня, мьютирования, соло и ин-
серт-возврата) работают независимо для левой и
правой сторон мастера шин.
