Мастер-секция: стерео-мастер и управление мониторингом
(с) 2010, ООО «Дилер-Центр» Руководство пользователя - 20
Мастер-контроллеры прямого входа
Кроме входных каналов, на Siena предусмотрен
прямой стерео вход (линейный), который можно
добавить к любому из 16 выходов микс-шин или
стерео мастеру.
Обычно прямой вход используется в качестве
возврата стерео эффектов. Например, Aux посыл
можно использовать, чтобы подавать сигналы на
внешнее устройство реверберации. Соединение
мым входом позволяет до авлять его о всем
мониторным посылам выступающих, не используя при этом дополнительную пару
каналов, как обычно.
возврата ревербератора с пр к я б
Прямой вход представляет собой линейный стерео разъем на задней панели мас-
тер-секции. Для него предусмотрены контроль входного уровня, соло и мьютирова-
ние.

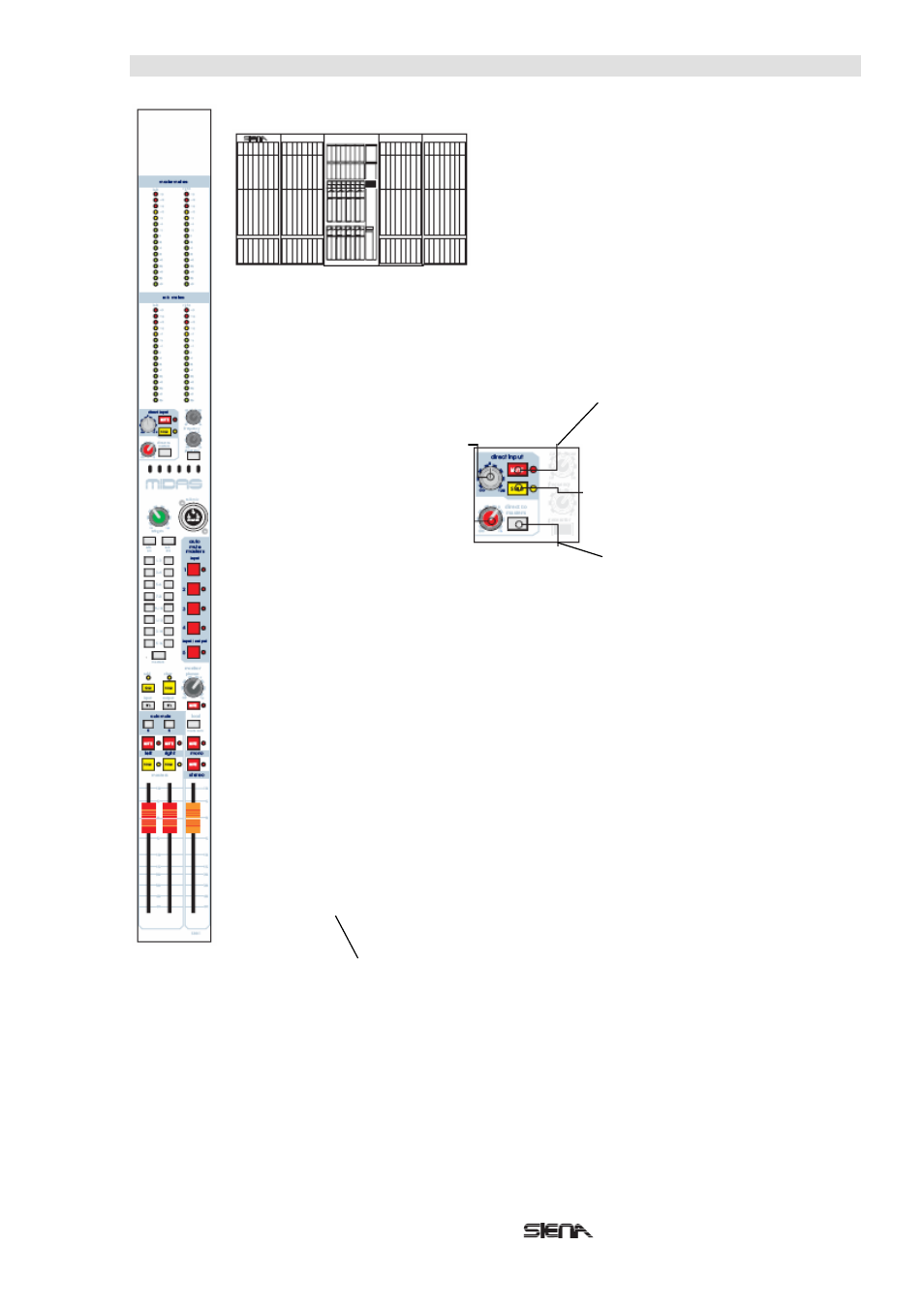

Direct Input Level Уровень на
прямом входе плавно регулиру-
ется от off (-inf) до +20 дБ. Регу-
лятор используется для настрой-
ки входного уровня прямого сте-
рео входа.
Direct to Masters Level Регулятор
задает уровень сигнала прямого
входа, подающийся на стерео
мастер шину при нажатой кнопке
Direct to Masters. Уровень регу-
лируется от off (-inf) до +6дБ.
Важно: Контроллеры direct 1 -
direct 16 , расположенные над
мастер-фейдерами выходов ши-
ны, регулируют прямой входящий
сигнал, поступающий на 16 микс-
шин. Более подробно об этом см.
на стр. 16 Mute Переключатель мьютирования
MUTE мьютирует прямой вход, остав-
ляя активной только PFL шину. Статус
мьютирования отображается соответ-
ствующим индикатором LED.
Solo Переключатель SOLO направляет
прямой входящий сигнал на моно PFL
и стерео AFL шины. Статус соло ото-
бражается соответствующим индика-
тором LED.
Direct to Masters Нажатие кнопки
маршрутизирует прямой стерео вход
на мастер стерео шину через контрол-
лер уровня Direct to Masters.
Тонгенератор (Осциллятор)
На пульте Siena предусмотрен встроенный тонгенератор, который можно маршрутизировать
на любую из 16 шин микширования и стерео мастер-выходы.
В активном состоянии выход тонгенератора суммируется с talk шиной, где его можно совмес-
тить с передающим микрофоном и внешними talk-входами. Комбинированные сигналы затем
отправляются на мастеры шин при помощи переключателей «talk to mix» и «talk to masters»,
расположенных в секции Talkback.
Важно: Чтобы маршрутизировать на выход микс-шины или стерео мастера только тонгенера-
тор, без обратной связи talkback, переключатели talk on и talk ext должны быть выключены.
Generator On Включает тонгене-
ратор
Frequency Выходная частота генератора плавно варьи-
руется от 50 Гц до 5 кГц, позволяя тестировать три-
четыре полосы системы кроссовера.
Generator Level Выходной уровень генератора плавно
варьируется от off (-inf) до +10 дБ.
