Обратная связь Talkback
Пульт Siena оснащен обратной связью talkback, которую можно направить на любую из 16 микс-
шин или мастер-выходов пульта. Подключение средств обратной связи к пульту можно осуще-
ствить двумя способами.
Расположенный на передней панели разъем для микрофона internal talk mic с фантомным пита-
нием 48 В предназначен для подключения конденсаторного микрофона.
Разъем talk in XLR на задней панели мастер-секции позволяет подключать внешнее переговор-
ное устройство.
Каждое из соединений отдельно направляется на talk шину и комбинируется с тонгенератором,
если тот включен. Совмещенный сигнал можно направить на одну из 16 шин пульта и стерео
мастер-выходы при помощи переключателей «talk to mix» и «talk to masters».
Важно: Чтобы направить на выход шины или стерео мастера только сигнал обратной связи, без
тонгенератора, отключите переключатель generator on.
На задней панели мастер-секции расположено соединение talk оut, позволяющее вывести со-
вмещенный сигнал обратной связи и тонгенератора на внешнее устройство.

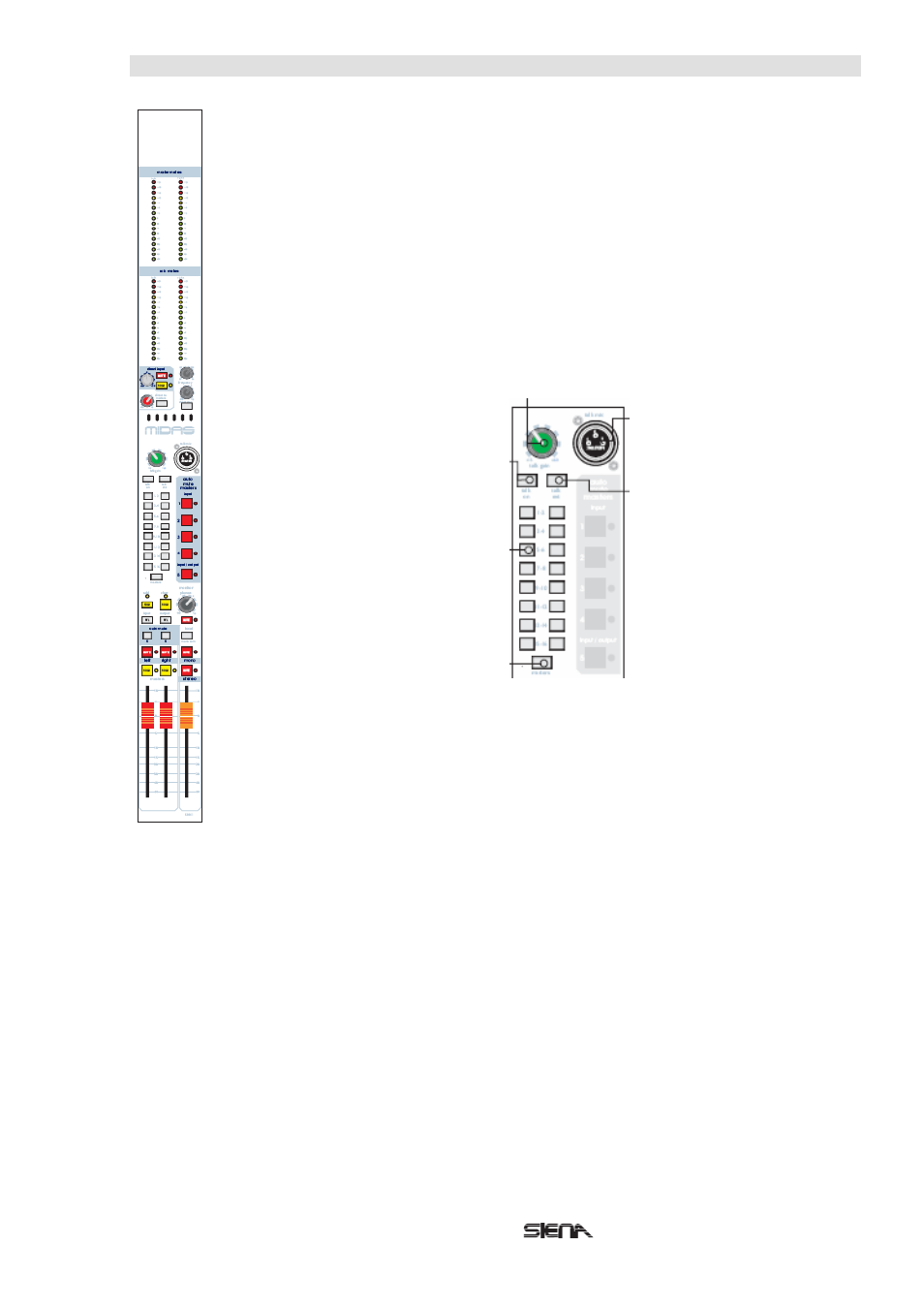

Talk Mic Gain Усиление встроенного мик-
рофонного входа плавно варьируется от
+15 дБ до +60 дБ.
Talk On Кнопка включает встроенный
микрофонный вход и направляет сигнал
на talk-шину. Кроме того, все мониторные
выходы имеют возможность аттенуации
на 20 дБ, что предотвращает появление
обратной связи.
Выходы Talk to Mix Bus Outputs (1-2, 3-
4 и т.д.) 16 переключателей talk to mix на-
правляют
комбинированные
сигналы
talkback и тонгенератора индивидуально
на любую их 16 микс-шин.
Talk to Masters Переключатель направ-
ляет комбинированные сигналы talkback и
тонгенератора на стерео-мастер.
Tal
k Mic
В разъем встроенного
микрофона
подключается
штекер XLR с фантомным
питанием 48 В, что позволяет
подключить
конденсаторный
микрофон для связи между
инженерами.
Talk External Переключатель
talk ext активирует соединения
talk in и talk out на задней
панели
мастер-секции.
Это
позволяет подключить к talk-
шине
пульта
внешнее
переговорное устройство через
XLR. И активирует соединение,
давая возможность принимать
сигнал с talk-шины.
