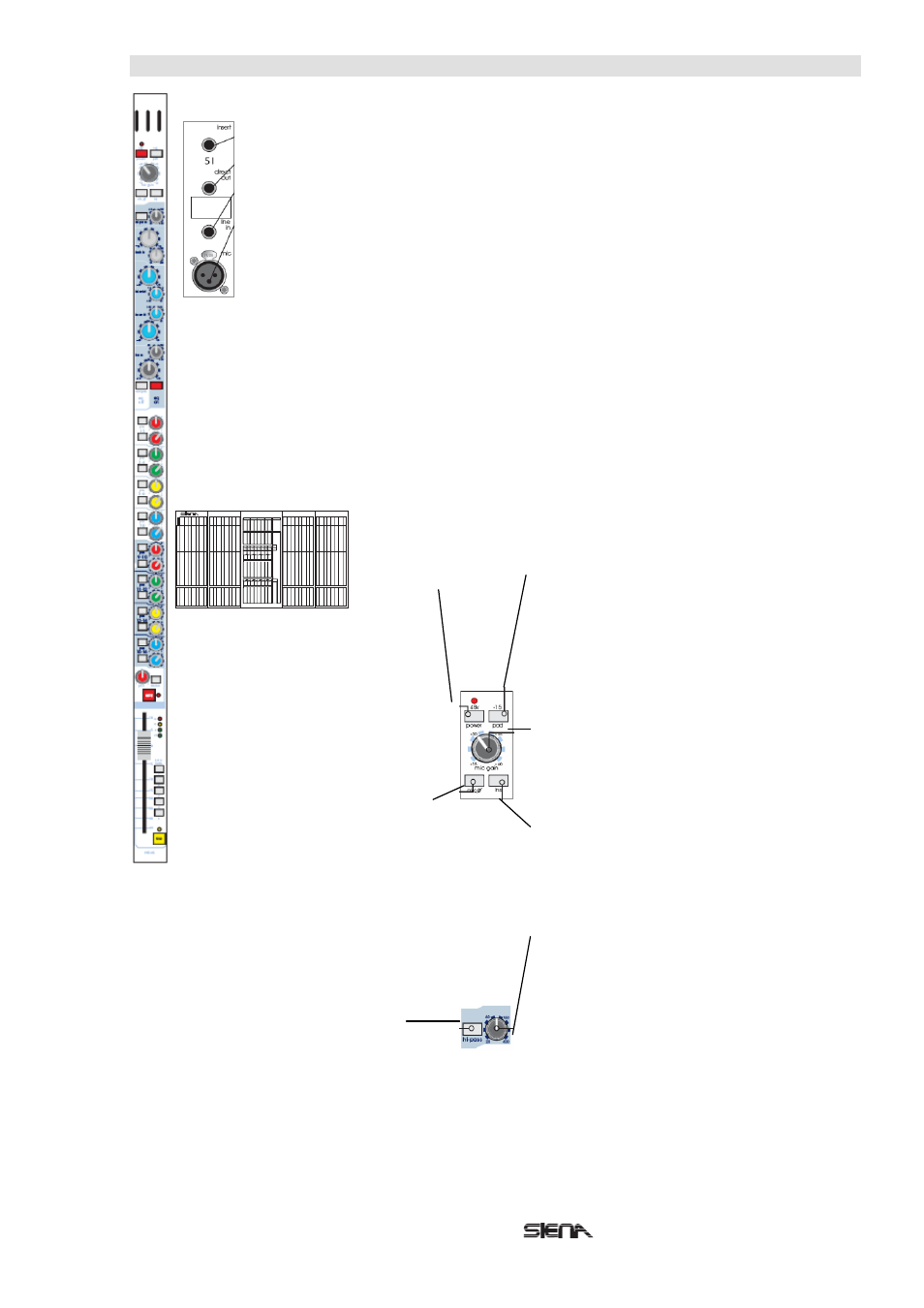

Входные каналы
(с) 2010, ООО «Дилер-Центр» Руководство пользователя - 8
Задняя
панель
Входы каналов расположены на задней панели пульта Siena. Каждый канал имеет:
--точку подключения инсерта через TRS jack.
--прямой выход через один балансный джек ¼ дюйма.
--линейный вход TRS балансный джек ¼ дюйма
--балансный разъем XLR под микрофон
Инсерт канала не балансный и требует правильного подключения:
- Кончик - посыл сигнала
- Кольцо – возврат сигнала
- Гильза - земля
Прямой выход и точки входа имеют номинальный уровень 0dBu.
Балансный XLR и джек-входы обычно подключаются так:
XLR 1. экран. 2. горячий. 3. холодный
TRS Т. горячий. R. – холодный. S. экран
По умолчанию прямые выходы пульта установлены на пост-фейдер. Однако при помощи
джампера можно задать следующие настройки:
ПреEQ, инсерт, фейдер канала и мьютирование.
ПреEQ и фейдер канала, пост инсерт, и мьютирование.
ПреEQ и инсерт, пре фейдер канала и мьютирование.
Пре фейдер канала, пост инсерт, EQ и мьютирование.
Подробную информацию ищите в сервисной книжке и у официальных представителей ком-
пании Midas.
Передняя панель
Все входные каналы пульта Siena являются моно; их коли-
чество зависит от выбранного типа модуля.
-15dB Pad Переключатель обеспечивает атте-
нуацию входного сигнала на 15 дБ, что позволя-
ет подключать микрофоны с высокой выходной
мощностью и сигналы линейного уровня без пе-
регрузки усилителя входа канала. В случае пе-
регрузки загорается красный LED индикатор над
уровнем входного канала.
Mic Gain Усиление микрофона варьируется от
+15дБ до 60 дБ (от 0 до +45 дБ при включенном
Pad). Реально необходимое значение усиления
зависит от источника и в идеале должно быть
таким, чтобы пики входных уровней не вызывали
перегрузку усилителя входного сигнала (перио-
дические пики в +12дБ вполне допустимы, тогда
как +18 дБ уже следует избегать).
Ins Переключатель включает точку инсерта ка-
нала, помещая возврат инсерта на пути сигнала.
Инсерт включается в сеть до эквализации, что
позволяет применять внешние средства обра-
ботки сигнала – компрессию, гейтинг или другие
эффекты к индивидуальному сигналу.
48
V
мощность
Нажатием кнопки на микрофонный
вход подается фантомное напряжение
48В. Используется для конденсаторных
микрофонов, устройств прямого под-
ключения и другого оборудования, ра-
ботающего от фантомного питания.
При включенном фантомном питании
48В горит красный LED индикатор.
Mic Ø Переключатель фазы микрофона.
Нажатие изменяет фазу входного уси-
лителя на 180 градусов относительно
входящего сигнала;
Сигнал канала приобретет полярность,
противоположную полярности входного
сигнала.
Обычно переключатель используется
при работе с двумя микрофонами друг
напротив друга. Например, если уста-
новлено по микрофону сверху и снизу
малого барабана. Такое расположение
может привести к гашению сигналов, ко-
гда на выходе с пульта сигналы сумми-
руются. Переключение фазы одного из
микрофонов позволяет избежать гаше-
ния.
Hi-Pass Включает ВЧ фильтр на дорож-
ке канала. Фильтр расположен перед
точкой инсерта и эквалайзером канала,
что позволяет убрать НЧ шумы, грохот
басов и гул.
High Pass Frequency ВЧ фильтр позволяет про-
водить обрезку частот в диапазоне от 20 до 400
Гц.
