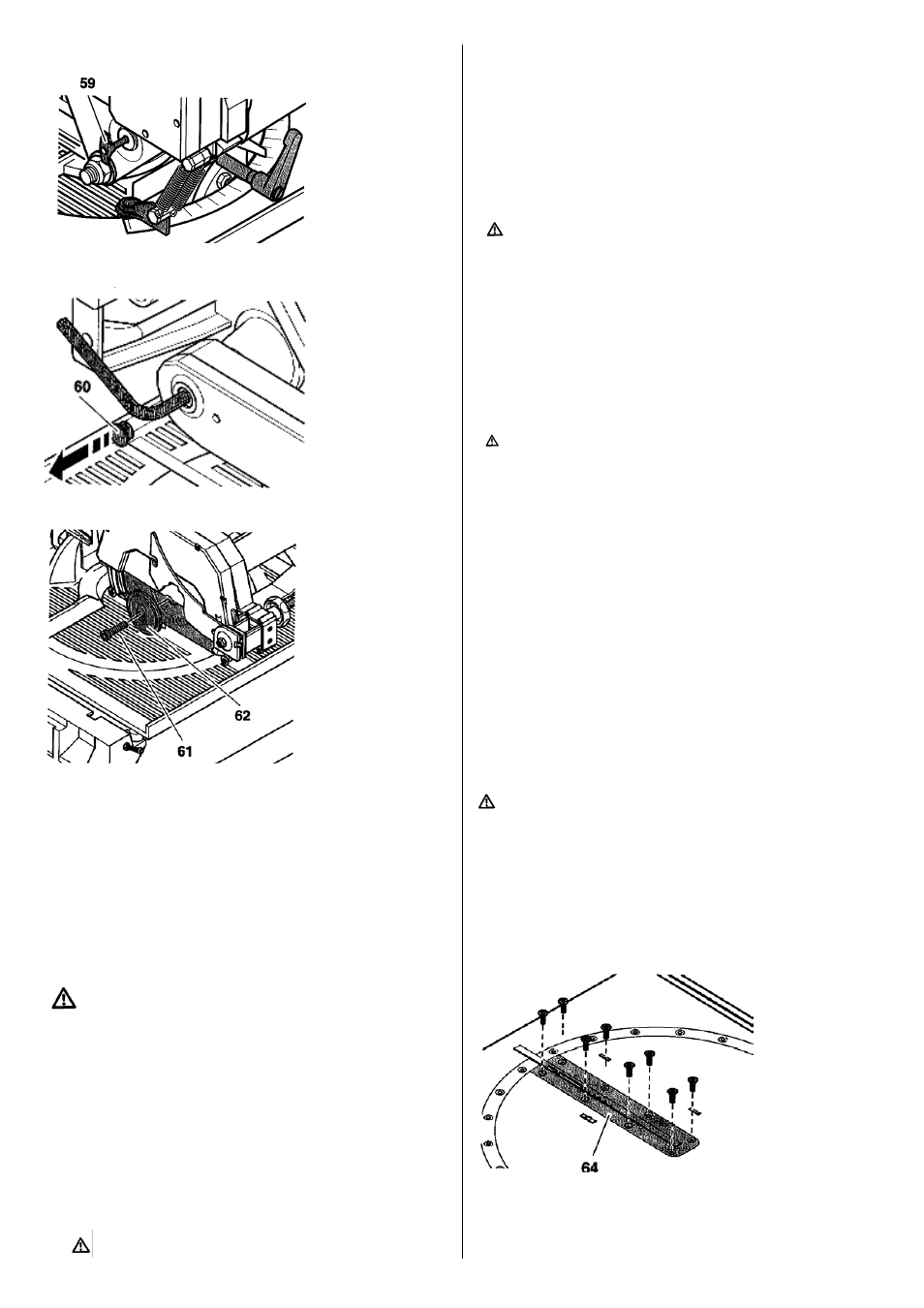

горизонтальное положение, при этом произойдет зацепление
фиксатора (59).
4. Вытяните заглушку (60) из коробки привода и захватите вал
пилы шестигранным ключом размером 8 мм.
5. С помощью шестигранного ключа размером 6 мм ослабьте болт-
шпиндель (61) на валу пилы (болт имеет левостороннюю резьбу!).
6. Снимите болт-шпиндель (61) и внешний фланец режущего
полотна (62) с вала пилы.
7. Поддерживайте режущее полотно пилы (63) снизу, чтобы снять
его с вала пилы и опустить через вкладыш рабочего стола.
При проведении этой операции необходимо расположить передние
зубья режущего полотна пилы за передним убирающимся
предохранительным приспособлением. После этого необходимо
осторожно потянуть режущее полотно вниз и удалить его.
8. Очистите зажимающие поверхности следующих частей
оборудования:
-
Вала пилы,
- режущего полотна пилы,
- внешнего фланца режущего полотна,
- болта-шпинделя.
Опасность!
Нельзя использовать для очистки (например, для удаления
остатков смолы) чистящие вещества, способные вызывать
коррозию металлических узлов оборудования; это
отрицательным образом сказывается на стабильности работы
пилы.
9. Подгоните новое режущее полотно пилы, при этом необходимо
соблюдать правильное направление вращения (на которое
указывает стрелка на полотне). Пропустите новое полотно снизу
через вкладыш рабочего стола и насадите его на шпиндель пилы.
Чтобы предотвратить зацепление режущего полотна за различные
предметы при проведении подгонки нового полотна, необходимо
расположить задние зубья режущего полотна пилы за задним
убирающимся предохранительным приспособлением. После этого
необходимо осторожно пропускать режущее полотно.
Опасность!
Необходимо использовать только режущие полотна, которые
отвечают предъявляемым к ним техническим условиям, а также
Европейскому стандарту EN 847-1. Применение неподходящих
или поврежденных режущих полотен может привести к
серьезным травмам в результате того, что под действием
центробежной силы из станка могут вылетать с огромной
скоростью поврежденные детали.
Нельзя использовать:
-
Режущие полотна, изготовленные из высоколегированных
быстрорежущих сталей (HSS или HS).
-
Режущие полотна с видимыми дефектами.
- Поврежденные круглые лезвия.
Опасность!
- Установку режущего полотна необходимо проводить с
использованием только фирменных деталей.
-
Нельзя использовать неплотно подогнанные передаточные
кольца; это может привести к неправильной работе пилы.
-
Монтаж режущих полотен должен проводиться таким
образом, чтобы обеспечить отсутствие их колебания в процессе
работы.
10. Установите внешний фланец режущего полотна (62) на вал
пилы. Два выступа на этом фланце должны попасть в отверстия на
валу пилы.
11. Завинтите болт-шпиндель (61) в тело вала пилы (болт имеет
левостороннюю резьбу) и прочно затяните его с помощью двух
шестигранных ключей
Опасность!
-
Не используйте для затягивания болта-шпинделя гаечный
ключ.
-
Не используйте для затягивания болта-шпинделя сборный
гаечный ключ.
-
После затягивания болта-шпинделя не забудьте удалить из
оборудования гаечные ключи.
12. Установите заглушку (60) обратно в коробку привода.
13. Убедитесь, что соблюдаются следующие моменты:
-
При поднимании головки пилы в исходное положение оба
сегмента убирающегося предохранительного приспособления для
режущего полотна всегда должны автоматически возвращаться в их
исходное положение пуска: когда головка пилы поднята, режущее
полотно пилы должно быть закрыто со всех сторон.
-
При переводе в рабочее положение оба сегмента убирающегося
предохранительного приспособления для режущего полотна должны
открываться, не задевая никаких других частей.
14. Если работа должна быть продолжена в режиме поперечного
распиливания, необходимо вновь установить на рабочем столе ящик
для сбора стружки (см. раздел «Работа в режиме поперечного
распиливания»)!
9.2. Замена врубовой пластины
Опасность!
При работе с поврежденной врубовой пластиной имеется
опасность попадания малых предметов между врубовой
пластиной и режущим полотном пилы, при этом может
происходить блокирования режущего полотна. Необходимо
немедленно заменять поврежденные врубовые пластины.
1. Опустите головку пилы (работа в режиме «на рабочем столе»).
2. Полностью опустите режущее полотно пилы.
3. Удалите защитное приспособление для режущего полотна.
4. Отвинтите врубовую пластину (64) и удалите ее.
5. Установите новую врубовую пластину и закрепите ее с помощью
винтов.
6. Установите защитное приспособление для режущего полотна.
9.3. Натяжение приводного ремня
