* В таблице представлены максимальные размеры обрабатываемых деталей. В зависимости от соотношения между
высотой и длиной обрабатываемой детали, допустимые размеры могут быть меньше
** Эти цифры приведены лишь для того, чтобы проиллюстрировать уровень звука, возникающий при работе станка. Из
этих данных нельзя определить, должен ли оператор надевать приспособления для защиты от звука. Это зависит от
того, какое количество шума достигает ушей оператора. А это, помимо прочего, зависит от существующих окружающих
условий (такие, например, как другие источники звука, находящиеся поблизости). Хотя это и нельзя требовать
категорически, в интересах оператора при работе на этом станке всегда надевать приспособления для защиты от
громкого звука.
14.1 Поставляемые режущие полотна ленточной пилы
Описание
Число зубьев Код товара
ТСТ 250х2,8/1,8х30 34W 34 скошенных зуба 091 003 0990
ТСТ 250х2,8/1,8х30 42W 42 скошенных зуба 091 003 1015
ТСТ 250х2,8/1,8х30 80W 80 скошенных зуба 091 003 1031
ТСТ 250х2,8/2,0х30 80ЕА 80 зубьев трапециидальной формы 091 0031040

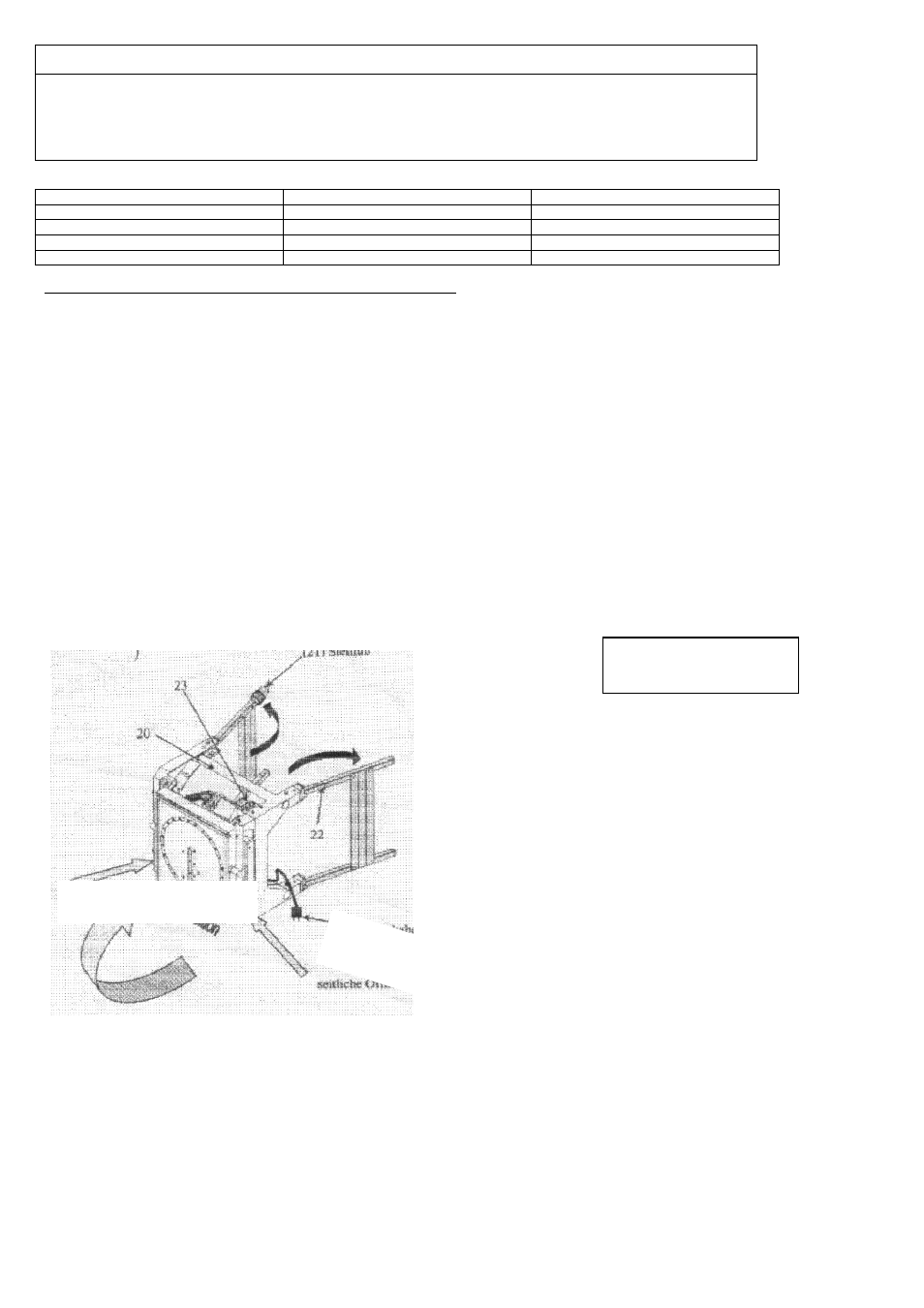

Вспомогательная инструкция для монтажа и перестановки станка
Дополнение к разделам 5.1 (монтаж станка) и 5.2 (транспортировка станка)
5.1. Монтаж станка
1. Извлечь станок из упаковки, взявшись за находящуюся ниже стола трубу (поз. 20).
2. Положить станок на заднюю сторону (противоположную относительно клавишного выключателя, поз. 23).
3. Деблокировать запорное устройство (поз. 22) и раздвинуть опорные ножки таким образом, чтобы они вошли в соответствующие пазы
боковин.
4. Установить станок в вертикальное положение. При этом следить за тем, чтобы он был поднят из заднего положения. Для более
надежного удерживания станка рекомендуем воспользоваться нижними боковыми отверстиями.
5. При необходимости компенсировать неровности пола с помощью регулируемого подпятника (поз. 21).
5.2. Перестановка станка
1. Повернуть распиловочный стол в положение «настольная циркулярная пила» (смотри раздел «Эксплуатация в качестве настольной
циркулярной пилы».
2. Снять кожух для стружки.
3. Полностью опустить дисковую пилу.
4. Демонтировать присоединенные детали.
5. Положить станок на заднюю сторону, обращая внимание на то, чтобы он был опущен из заднего положения (противоположного
относительно клавишного выключателя). Для более надежного удерживания станка рекомендуем воспользоваться задними боковыми
отверстиями. Прежде чем сложить опорные ножки, необходимо вытянуть сбоку шнур для подключения к электросети, чтобы исключить его
защемление между опорными ножками и трубой (поз. 20).
6. Разблокировать опорные ножки, не снабженные регулируемым подпятником (21) и сложить их.
1. Разблокировать расположенные напротив опорные ножки, сложить их и зафиксировать с помощью предохранительной планки.
2. Взяться за находящуюся ниже стола трубу и перенести станок.
и
Сетевой шнур
Боковое отверстие
Боковое отверстие
(21) Регулируемый
подпятник
Заднее
положение
