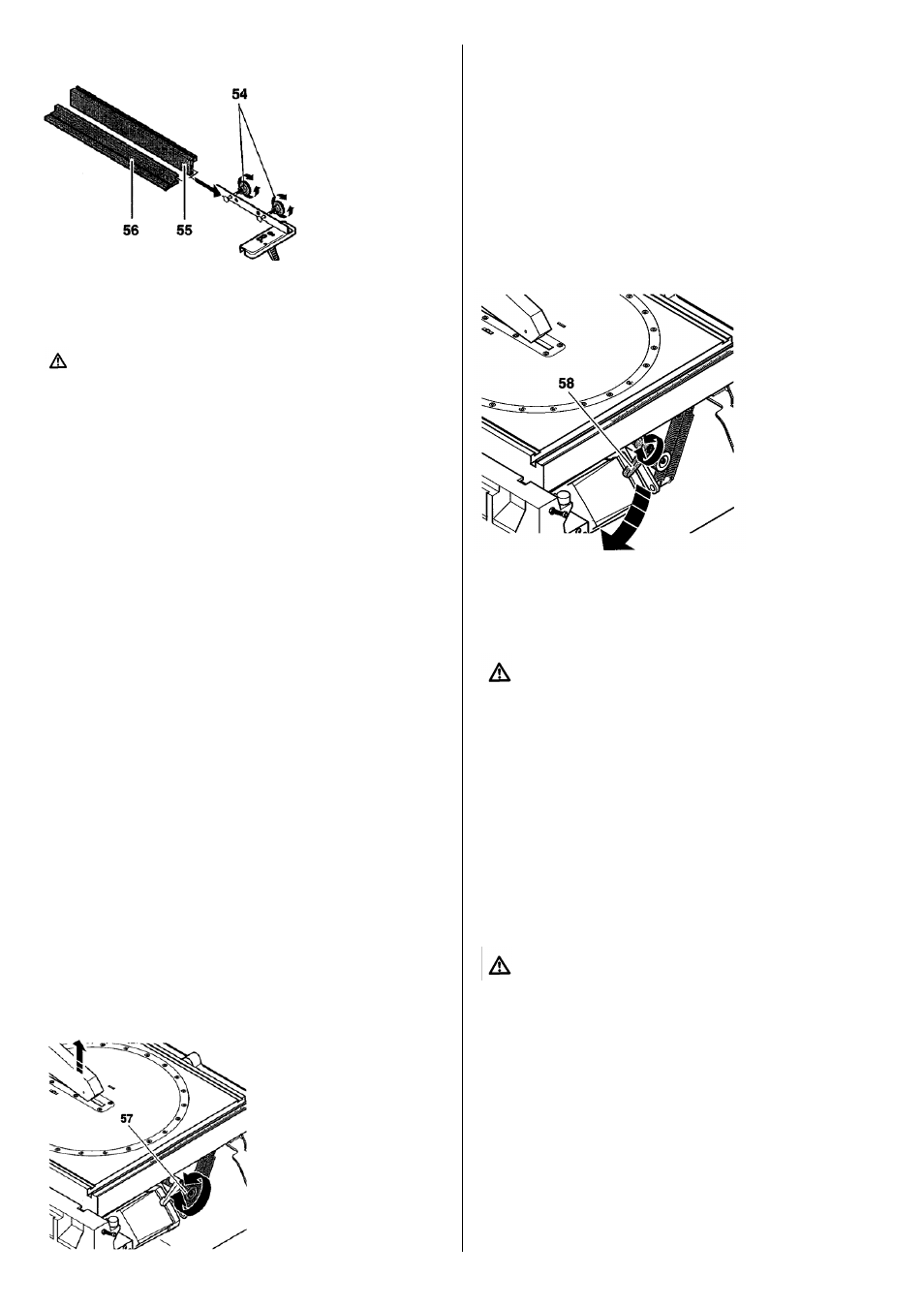

После ослабления двух гаек с накаткой (54) ограждение может быть
удалено и перемещено:
- Ограждение с широким краем (55):
- Для распиливания толстого материала.
- Ограждение с небольшим краем (56):
- Для распиливания тонкого материала.
- Когда режущее полотно пилы наклонено.
Опасно!
Во всех случаях необходимо работать с правильно
установленным опорным ножом.
Необходимо пользоваться толкателем, если расстояние между
ограждением и режущим полотном пилы не превышает 120 мм.
При режиме работы «на столе» нельзя проводить никаких
работ, связанных со смещением или прорезанием. Выполнение
таких работ можно проводить в режиме поперечного
распиливания.
Фальцевание и нарезка пазов должны проводиться при наличии
соответствующих предохраняющих заграждений. По окончании
этих работ предохранительное устройство для лезвия должно
быть удалено. Предохранительное устройство может
представлять собой, например, покрытие верхней стороны
обрабатываемой детали, выполненное в форме туннеля.
Перед началом работы проверьте, правильно ли установлены
следующие рабочие узлы:
-
режущее полотно пилы;
- предохранительное устройство для лезвия;
- опорный нож;
- толкатель.
Используйте персональные средства защиты:
-
респиратор от пыли;
- средство защиты от громкого звука;
- защитные очки.
Правильным образом подготовьте следующие рабочие
позиции:
-
с передней стороны пилы;
- перед пилой;
- сбоку от линии распила.
- Не прикасайтесь к нижней стороне рабочего стола пилы.
В этом случае имеется вероятность получения травмы за счет
вращающегося лезвия пилы.
Если этого требуют особенности выполняемой работы,
используйте следующие приспособления:
-
Упор – для работы с длинными предметами, которые без
этого упора упадут после распиливания;
-
Камеру для сбора пыли;
- Рабочий зажим;
- Направляющая планка.
Стандартное поперечное распиливание
1. Установите режущее полотно пилы с ручным колесом (57),
предназначенным для регулировки высоты, которую желательно
получить при распиливании.
2. Поместите плоскую обрабатываемую деталь на рабочий стол
пилы.
3. Начните процесс распиливания (нажмите на зеленый кнопочный
выключатель).
4. В процессе распиливания оказывайте лишь умеренное
давление на пилу, чтобы предотвратить слишком сильного
уменьшения скорости вращения двигателя.
5. Распиливание обрабатываемой детали необходимо
осуществлять за один проход.
6. Если никакого последующего распиливания сразу после этого не
предполагается, следует отключить пилу (нажать на красный
кнопочный выключатель).
Получение косого распила
Примечание:
В этом случае распиливание происходит под углом от 0 о до 45 о по
отношению к вертикальному положению.
1. Ослабьте храповой стопорный рычаг (58) для наклона головки
пилы в сторону обратной стороны пилы.
2. Наклоните головку пилы на желательный угол по отношению к
поверхности обрабатываемой детали.
5. Затяните храповой стопорный рычаг (58).
6. Распиливайте обрабатываемую деталь так же, как это детально
описано в разделе «Стандартное поперечное распиливание».
9. Техническое обслуживание
Опасность!
Перед проведением технического обслуживания:
-
Выключите станок.
- Отключите кабель от электросети.
- Подождите до тех пор, пока режущее полотно пилы
полностью не остановится.
•
Убедитесь в том, что все предохранительные устройства
находятся в рабочем состоянии после проведения каждого процесса
распиливания.
•
Для замены неисправных частей, особенно деталей
предохранительных устройств, необходимо использовать только
фирменные запасные части. Использование случайных деталей и
деталей, не утвержденных изготовителем оборудования, может
привести к непредвиденным повреждениям.
•
Ремонтные работы и работы по техническому обслуживанию, не
указанные в этом разделе, должны проводиться только
квалифицированными специалистами.
9.1 Замена режущего полотна ленточной пилы
Опасность!
Сразу после окончания процесса распиливания режущее
полотно пилы может быть очень горячим, и имеется
вероятность получения ожогов. Позвольте лезвию остыть.
Нельзя использовать для чистки режущего полотна пилы
горючие жидкости.
Имеется вероятность получения травмы режущим
инструментом, даже если этот инструмент находится в
нерабочем состоянии! При замене режущего полотна
необходимо надевать перчатки.
При сборке необходимо соблюдать соответствие между
направлением вращения полотна пилы и положением внешнего
фланца!
1. Удалите ящик для сбора стружки (см. раздел "Режим работы
станка на рабочем столе").
2. Замените режим работы «на рабочем столе» на режим
поперечного распиливания.
3. Опустите головку пилы, поверните фиксатор (59) против часовой
стрелки на четверть оборота и аккуратно поднимите головку пилы в
