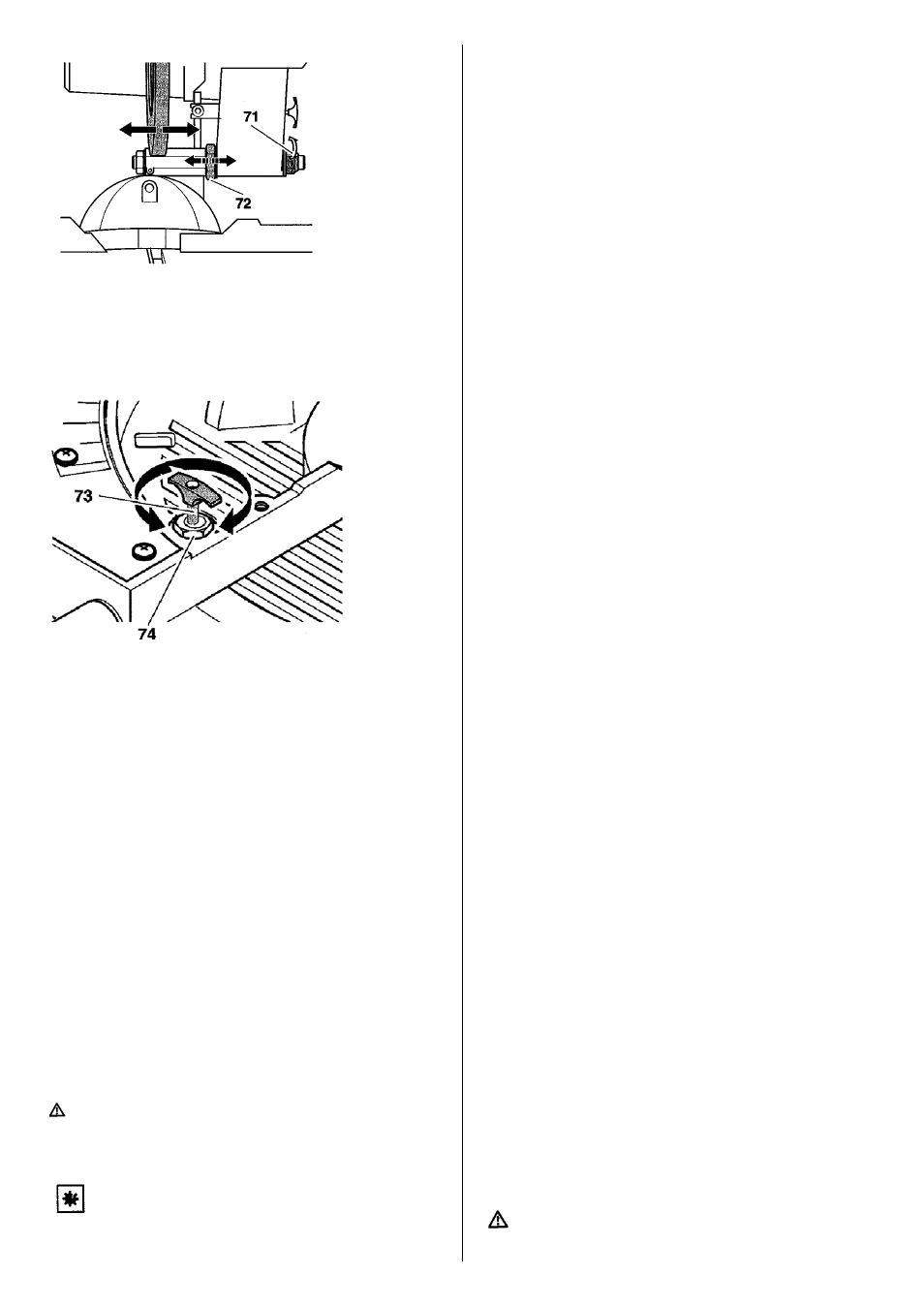

Регулирование положения фиксирующего штифта
вращающегося стола
Зацепление фиксирующего штифта вращающегося стола должно
происходить при повороте стола точно на 90
о и 45 о .
Для проведения проверки и регулирования следует:
1. Установите оборудование для работы в режиме поперечного
распиливания, расположите головку пилы в вертикальном
положении.
2. Приведите фиксирующий штифт (73) в положение зацепления.
3. Поместите плотничный угольник с левой стороны режущего
полотна пилы и направляющей планки (не упускайте из виду зубья
пилы или выступающие ТС острые наконечники, соответственно!).
4. Проверьте угол наклона режущего полотна пилы относительно
направляющей планки. В случае необходимости ослабьте гайку (74)
и поверните фиксирующий штифт в левую или правую сторону.
Фиксирующий штифт удерживает эксцентрики в сборке. Если угол
поворота равен точно 90
о , затяните гайку (74).
Регулирование шкалы
После проведения работ в течение длительного периода времени, а
также после осуществления каких-либо регулировочных работ
следует проверить нулевую точку каждой шкалы и при
необходимости провести регулировку шкалы. С этой целью:
1. Ослабьтесь все винты, закрепляющие шкалу.
2. Угловые шкалы:
Ослабьте устройства, закрепляющие головку пилы, и с помощью
плотницкого и/или угольника с углами в 45 градусов установите
головку пилы в необходимое положение. Затяните закрепляющие
устройства. Шкалы направляющей планки:
Поместите линейку соответствующей длины с левой стороны
режущего полотна пилы и поперек его диаметра (не упускайте из
виду зубья пилы или выступающие ТС острые наконечники,
соответственно!).
3. Отрегулируйте шкалу таким образом, чтобы положение ее
нулевой точки соответствовало указанному на шкале значению.
4. Затяните все зажимные винты шкалы, проведите контрольную
проверку, чтобы убедиться в правильности проведенной
регулировки.
9.5 Хранение станка
Опасность!
Пилу необходимо хранить таким образом, чтобы
-
Предотвратить пуск машины посторонними людьми и
- Пила не могла нанести кому-либо травму.
Осторожно!
Пилу нельзя хранить на открытом воздухе или во влажной
атмосфере.
9.6 Техническое обслуживание
Обслуживание перед началом работы
Необходимо проверить силовой кабель и штепсельную вилку
силового кабеля. При необходимости квалифицированный электрик
должен заменить поврежденные части.
Необходимо убедиться в том, что при перемещении движущихся
частей в процессе работы пилы они не задевают никаких предметов.
Необходимо убедиться в том, что расстояние между режущим
полотном пилы и опорным ножом 4 ... 8 мм.
Ежемесячное обслуживание (при условии ежедневной работы)
Проверяют состояние приводного ремня и в случае необходимости
корректируют его натяжение.
С помощью пылесоса или щетки удаляют опилки и стружки.
Наносят небольшое количество смазки на подшипники и
направляющие элементы. (Не смазывают вал двигателя и
подшипники пилы; эти элементы смазывают при поставке на весь
срок службы).
Обслуживание через каждые 300 часов работы
Проверяют все резьбовые соединения, при необходимости
затягивают эти соединения.
Проверяют обратные пружины головки пилы (при проведении работы
в режиме поперечного распиливания резки обратная пружина
должна возвращать головку пилы в ее исходное верхнее положение),
в случае необходимости производят замену обратных пружин.
Проверяют все фиксаторы и в случае необходимости проводят их
регулировку.
Проверяют правильность установки всех шкал и в случае
необходимости проводят их регулировку.
10. Поставляемые принадлежности
Для выполнения специальных задач специализированные дилеры
располагают целым набором принадлежностей, иллюстрации
которых приведены на последней странице инструкций.
А
Удлинитель задней части рабочего стола/Удлинитель боковой
части рабочего стола.
Предназначена для безопасной работы с длинными предметами.
B Салазки суппорта.
Для удобной работы с длинными предметами.
С
Удлинитель направляющей планки.
Для удлинения салазок суппорта.
D Угловая направляющая планка.
Позволяет непрерывно изменять угол от 90 о до 45 о .
Е Рабочий зажим.
Предназначен для проведения точного распиливания цветных
металлов.
F
Приспособление для сбора опилок.
Предназначен о для подсоединения камеры для сбора пыли к пиле.
Помогает защитить Ваше здоровье и содержать мастерскую в
чистоте.
G Мини-лазер для определения размеров.
Предназначен для указания линия распила на обрабатываемом
изделии.
Н
Режущее полотно пилы ТСТ размером 250 х 2,8 / 1,8 х 30. Т = 34
UW.
Предназначено для разрезания и поперечного распиливания
твердой древесины.
I
Режущее полотно пилы ТСТ размером 250 х 2,8 / 1,8 х 30. Т = 42
UW.
Предназначено для разрезания и поперечного распиливания
твердой древесины.
J
Режущее полотно пилы ТСТ размером 250 х 2,8 / 2,0 х 30. Т = 80
КW.
Предназначено для разрезания и поперечного распиливания
облицованных и ламинированных деревянных листов.
К
Режущее полотно пилы ТСТ размером 250 х 2,8 / 1,8 х 30. Т = 80
TF.
Предназначено для распиливания цветных металлов
(алюминия, меди и т.п.).
L
Аэрозоль для очистки
Предназначен для удаления остатков смолы и защиты
металлических поверхностей.
М Адаптер для подсоединения к вакуумной линии.
Предназначен для подсоединения камеры для сбора пыли к
вакуумной линии.
N
Рукоятка для проталкивания толкателя.
Подгоняется к соответствующей доске и предназначена для
безопасного проталкивания мелких обрабатываемых предметов.
11. Ремонт
Опасность!
Ремонт электрических инструментов должен выполняться
только квалифицированными электриками!
