Приводной ремень соединяет двигатель с валом пилы. Если зазор
посередине между двумя шкивами составляет более 5 мм,
необходимо повторно осуществить натяжение приводного ремня.
Для проверки и повторного натяжения приводного ремня и его
замены необходимо провести следующие операции:

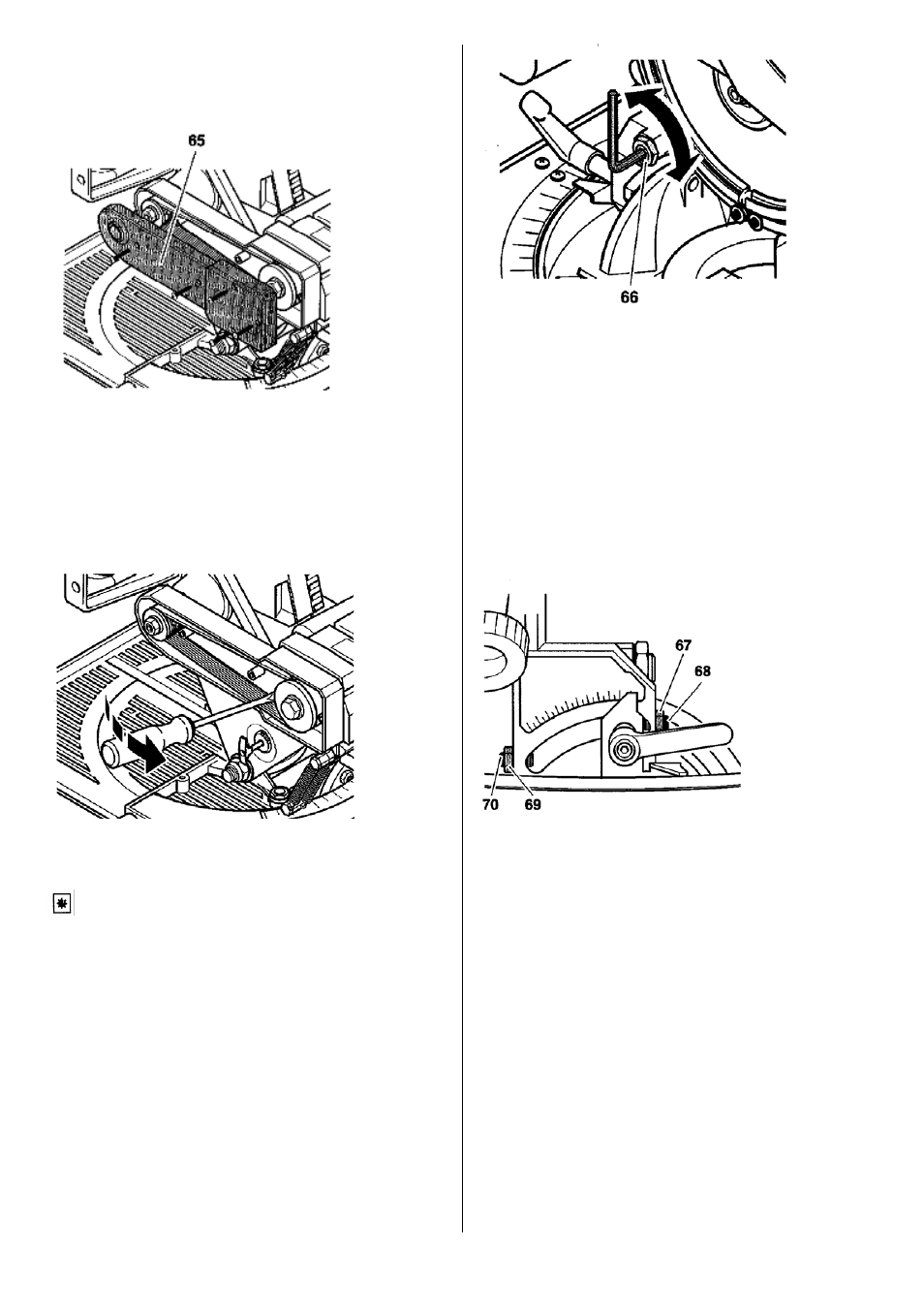

1. Удалить пластмассовую крышку (65).
2. Проверьте на ощупь натяжение приводного ремня.
Если необходимо осуществить натяжение приводного ремня или его
замену:
-
Ослабьте винты, удерживающие двигатель, повернув их
приблизительно на один оборот.
-
Отрегулируйте натяжение приводного ремня или замените его.
Для увеличения натяжения приводного ремня сдвиньте двигатель
вправо
(вставьте отвертку в овальное отверстие и, используя ее в качестве
рычага, передвиньте двигатель вправо).
-
Надежно закрепите двигатель, затягивая болты крест-накрест.
3. Вновь установите пластмассовую крышку (65).
9.4. Регулировка пилы
Осторожно!
После проведения любых работ по техническому
обслуживанию оборудования убедитесь в том, что режущее
полотно пилы может свободно перемещаться в любом
положении. Для этого аккуратно вручную проверните режущее
полотно пилы.
Регулирование угла режущего полотна пилы
Угол между режущим полотном пилы и ограждением должен
составлять точно 90
о .
Для проверки и регулировки этого параметра:
1. Установите оборудование для работы в режиме поперечного
распиливания, расположите головку пилы в вертикальном
положении.
2. С помощью фиксирующего рычага зафиксируйте вращающийся
рабочий стол в положении 90
о .
3. Поместите плотничный угольник с левой стороны режущего
полотна пилы и направляющей планки (не упускайте из виду зубья
пилы или выступающие ТС острые наконечники, соответственно!).
4. Проверьте угол наклона режущего полотна пилы относительно
направляющей планки. При необходимости ослабьте стопорную
гайку (66) и с помощью шестигранного ключа отрегулируйте
положение оси двигателя. Вновь затяните стопорную гайку.
5. По окончании регулировки угла наклона режущего полотна
пилы, проверьте:
-
Ограничитель наклона режущего полотна пилы
- Фиксирующий штифт вращающегося рабочего стола
- Шкалу вращающегося стола.
Регулирование фиксатора наклона головки пилы
Поставляемая потребителю пила обладает регулируемым наклоном,
фиксируемым в положениях 90
о и 45 о .
Для проверки и регулирования наклона следует:
1. Установите оборудование для работы в режиме поперечного
распиливания, расположите головку пилы в вертикальном
положении.
2. Поместите плотничный угольник с левой стороны режущего
полотна пилы и рабочего стола (не упускайте из виду зубья пилы
или выступающие ТС острые наконечники, соответственно!).
3. Проверьте угол наклона режущего полотна пилы относительно
направляющей планки. При необходимости ослабьте стопорную
гайку (67) и отрегулируйте фиксирующий винт (68). Вновь затяните
стопорную гайку.
4. Наклоните головку пилы на 45 о и проверьте установку с
помощью плотничного угольника. При необходимости ослабьте
стопорную гайку (69) и отрегулируйте фиксирующий винт (70). Вновь
затяните стопорную гайку.
Регулирование положения режущего полотна пилы в боковом
направлении
Положение режущего полотна пилы может быть отрегулировано и в
поперечном направлении по отношению к оси полотна пилы.
Полотно пилы должно быть расположено точно по центру щели
врубовой пластины.
Для проверки и регулирования наклона следует:
Примечание:
Процесс регулировки может привести к изменению направления оси
двигателя. Чтобы предотвратить такие изменения при проведении
регулировки необходимо удерживать вал двигателя с помощью
шестигранного ключа.
При необходимости следует провести повторную регулировку
положения режущего полотна пилы.
1. Установите оборудование для работы в режиме поперечного
распиливания, расположите головку пилы в вертикальном
положении.
2. Ослабьте гайку (71).
3. Отрегулируйте положение режущего полотна за счет поворота
гайки (72). Вновь затяните гайку (71).
