Примечание:

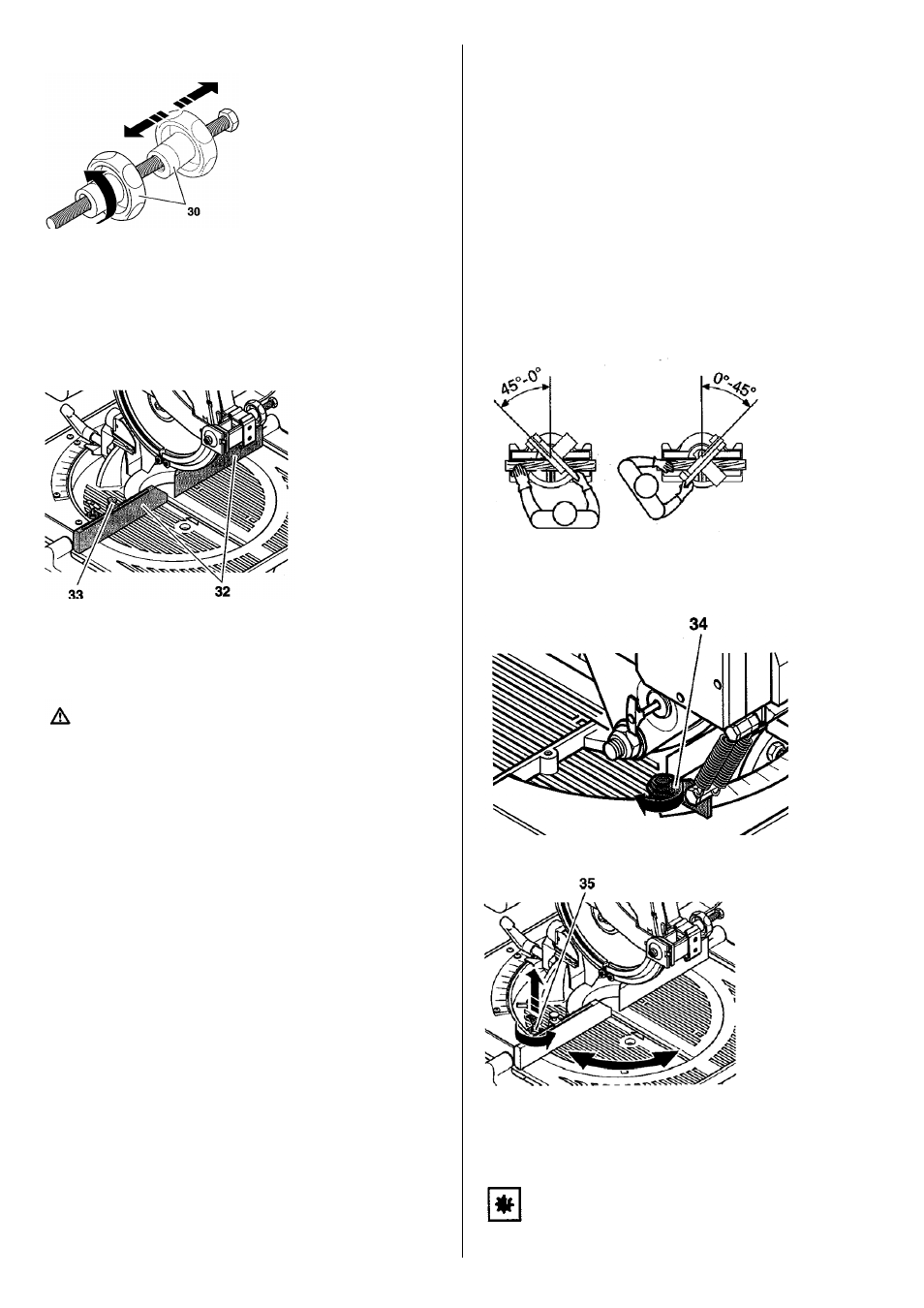

Стопорная гайка (30) позволяет быстро провести регулировку:
Для проведения регулировки: ослабьте стопорную гайку, слегка
наклоните ее и сдвиньте по резьбе стержня на необходимое
расстояние.
Для того, чтобы затянуть, сдвиньте упорную гайку по резьбе до упора
(стопорная гайка при этом выпрямляется) и затяните ее.
______________
7. Поднимите опорный нож и затяните стопорную гайку.
8. Установите вспомогательное ограждение (32) на расстоянии
приблизительно 5 мм от области распиливания. Затяните
удерживающие скобки (33)
Примечание:
Вспомогательное ограждение быстро изнашивается. Эти части могут
быть заменены после того, как они разрушатся до такой степени, что
опилки из-под пилы будут вылетать из-за ограждения.
7.3. Работа
Опасно!
Если в процессе работы из-под пилы вылетают мелкие опилки,
необходимо использовать вспомогательное ограждение.
Обрабатываемая деталь должна всегда лежать на рабочем
столе за ограждением.
Убедитесь в том, что угол наклона не изменяется в процессе
распиливания (Затяните рычаг, фиксирующий наклон головки
пилы).
Перед началом работы проверьте, правильно ли установлены
следующие рабочие узлы:
-
режущее полотно пилы;
- убирающееся устройство для предо хранения режущего
полотна;
-
ограждение.
Используйте персональные средства защиты:
-
респиратор от пыли;
- средство защиты от громкого звука;
- защитные очки.
Правильным образом подготовьте следующие рабочие
позиции:
-
с передней стороны пилы;
- перед пилой;
- сбоку от линии распила.
Если этого требуют особенности выполняемой работы,
используйте следующие приспособления:
-
Упор – для работы с длинными предметами, которые без
этого упора упадут после распиливания;
-
Камеру для сбора пыли;
- Рабочий зажим.
Стандартное поперечное распиливание
Исходное положение:
-
головка пилы находится в верхнем положении;
- вращающийся стол в положении 0 о , стопорный штифт (35)
застопорен и останавливающий рычаг вращающегося стола (34)
затянут;
-
Наклон обреза головки пилы составляет 0 о , храповой стопорный
рычаг для наклона головки пилы полностью зажат.
Выполнение:
1. Установите обрабатываемую деталь за ограждением.
2. Начинайте процесс распиливанию (нажмите зеленый кнопочный
выключатель).
3. Потяните рычаг разъединения – при этом появляются
убирающиеся устройства для предохранения режущего полотна.
4. С помощью рукоятки опускают головку пилы на
обрабатываемую деталь. В процессе распиливания оказывайте
лишь умеренное давление на пилу, чтобы предотвратить слишком
сильного уменьшения скорости вращения двигателя.
5. Распиливание обрабатываемой детали необходимо
осуществлять за один проход.
6. Поднимите головку пилы вверх в ее исходное положение.
7. Если никакого последующего распиливания сразу после этого не
предполагается, следует отключить пилу (нажать на красный
кнопочный выключатель).
Распиливание под углом
Примечание:
В этом случае распиливание детали происходит под углом, величина
которого изменяется от –45
о до +45 о по отношению краю задней
направляющей
Исходная позиция:
-
Головка пилы находится в крайнем верхнем положении;
- Полотно пилы расположено вертикально по отношению к
рабочему столу. Выполнение:
1. Ослабьте рычаг остановки вращающегося стола (34).
2. Вытолкните фиксатор (35) и поверните его против часовой
стрелки.
3. Установите необходимый угол.
4. Зажмите рычаг остановки (34) и в случае необходимости зацепите
стопорный штифт (35).
Примечание:
Стопорный штифт вращающегося стола может быть зафиксирован
при углах поворота +45
о , 0 о и –45 о .
Осторожно!
Для того, чтобы предотвратить изменение угла наклона в
процессе работы, рычаг остановки должен быть всегда зажат.
