Не включайте в электросеть перед
заменой вида операции.
Диаметр круглого режущего полотна:
250 мм
Диаметр(в свету) вала для полотна: 30
мм
Скорость вращения лезвия (при
работе): 3620 об/мин
Максимальная глубина распила: 61 мм
Приемник опорного ножа: 13 мм
Выключатель фиксирующего штифта
для работы в режиме поперечной пилы.
Позволяет переключать фиксирующий
штифт для работы в режиме рабочего
стола.
3.5. Символы, используемые в этих инструкциях
Опасность!
Указывает на вероятность нанесения травмы
персоналу или ущерба материальным
ценностям.
Вероятность электрического удара!
Вероятность нанесения травм под действием
электрического тока.
Опасность затягивания во вращающиеся части
машины!
Возможность получения травм в результате
затягивания отдельных частей тела или одежды
во вращающееся лезвие пилы.
Осторожно!
Опасность повреждения материала.
Примечание!
Дополнительная информация.
4. Основные особенности станка
•
Изготовлен высокоточным литьем из алюминия, обладает
высокой прочностью и малым весом, а также максимально высоким
сопротивлением кручению.
•
Способен моментально без каких-либо инструментов изменять
режим работы от режима поперечного распиливания до режима
работы на рабочем столе за счет простого поворота рабочего стола.
•
Складная подставка для прибора – идеальное устройство для
использования пилы в различных местах.
•
При работе в режиме поперечного распиливания головка пилы
способна плавно изменять свой наклон на 45 о .
• Вращающийся стол способен плавно поворачиваться на 45 о в
левую и правую стороны.
•
Способен распиливать детали расположенные под углом до 45 о .
• Рабочий стол большого размера обеспечивает получение
чистой вспомогательной зоны.
•
Жесткий привод, нечувствительный к воздействию пыли.
• V-образный приводной ремень, обладающий высокой
износостойкостью, является оптимальным для работы на приводах
высокой мощности и обеспечивает большой срок службы.
5. Установка и транспортировка пилы
5.1.
Установка пилы
Предупреждение!
Не устанавливайте машину на рабочий стол; стол не рассчитан
на вес станка.

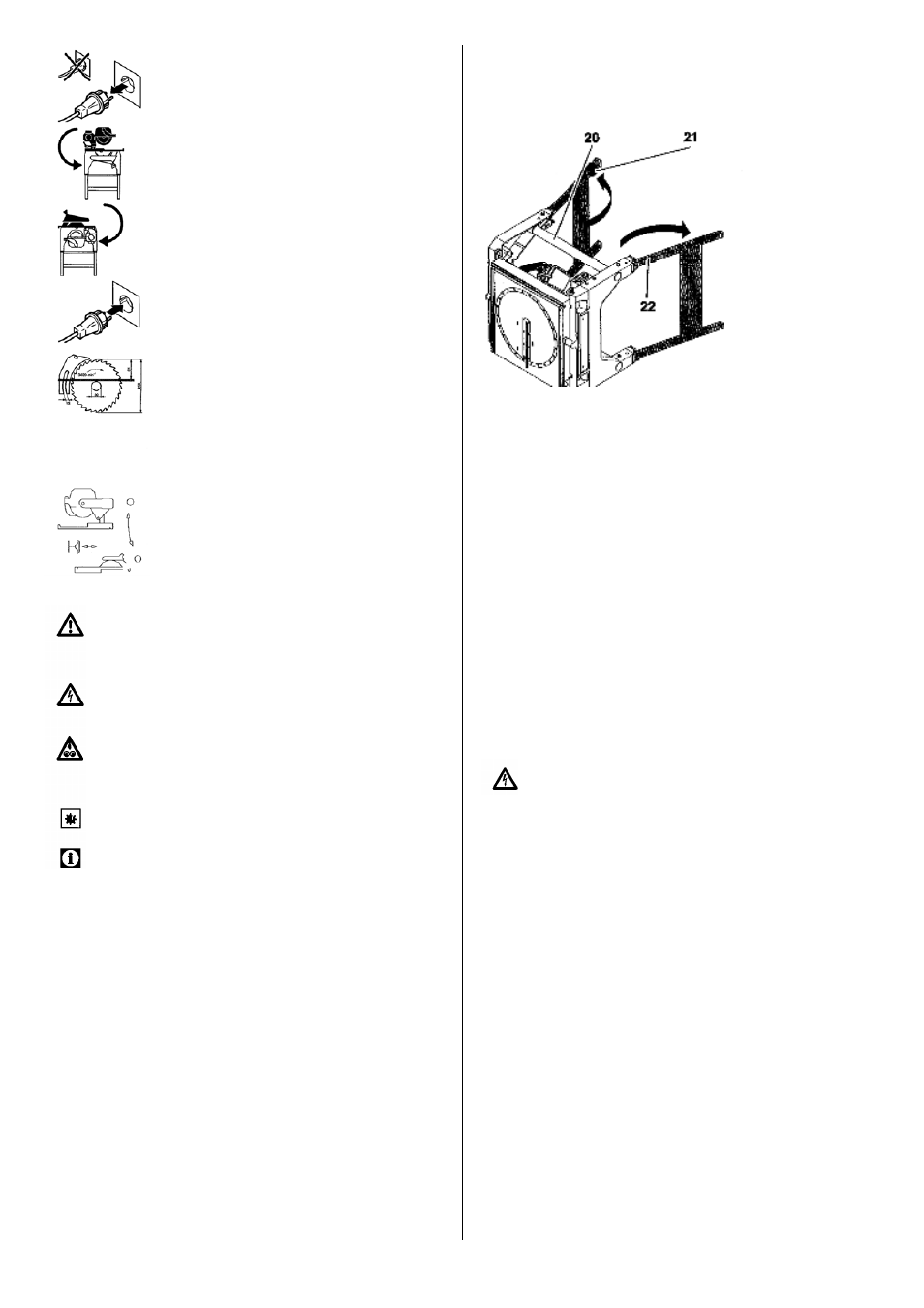

1. Возьмитесь за трубы (20) станка, расположенные ниже рабочего
стола и выньте пилу из упаковки.
2. Положите станок на его тыльную сторону.
3. Освободите ножки стола (22) и вытяните их на всю длину.
4. Установите станок в вертикальном положении.
5. При необходимости компенсируйте неровности пола за счет
регулировки длины ножки (21).
___________________________________________________
Примечание:
Детали начальной работы в режиме поперечного распиливания
или режима работы на рабочем столе см. в описании
соответствующих режимов работы.
5.2 Транспортировка пилы
1. Установите рабочий стол в положение, необходимое для
режима работы «на рабочем столе» (см. раздел «Режим работы на
рабочем столе»).
2. Удалите предохранительное устройство режущего полотна.
3. Установите режущее полотно пилы в самое низкое положение.
4. Демонтируйте все добавленные части.
5. Положите пилу на ее тыльную сторону.
6. Освободите крепление левых ножек и сложите их.
7. Освободите крепление правых ножек и сложите их на левые
ножки, после чего закрепите удерживающими скобами.
8. При транспортировке держите пилу за трубы, расположенные
ниже рабочего стола.
•
При возможности для транспортировки используйте исходную
картонную упаковку.
5.3. Основные линии подсоединения
Опасность! Электрическая опасность
Работу на станке можно проводить только в сухой
атмосфере.
Для работы можно использовать только такие источники
электрического тока, которые отвечают следующим
требованиям (см. также раздел «Технические условия»):
-
Выводы правильно установлены, заземлены и испытаны.
- Напряжение и частота тока соответствуют напряжению и
частоте тока, показанным на прикрепленном к пиле ярлыке.
-
Электрическая сеть снабжена плавким предохранителем,
работающим от остаточного тока (RCD) и имеющим
чувствительность 30 мА.
-
Импеданс системы Zmax в точке взаимосвязи
(соединительном устройстве) составляет максимум 0.35 Ом.
Примечание:
Проверьте в местном управлении электросети или у
электриков, отвечают ли условия на Вашем производстве этим
требованиям.
Электрический кабель должен быть расположен таким образом,
чтобы он не мешал работе и не повреждался.
Необходимо предохранять электрический кабель от нагревания,
воздействия агрессивных жидкостей и острых краев.
Используйте только кабели, заключенные в резиновую
оболочку и имеющие достаточное поперечное сечение провода
(3 х 1,5 мм
2 ).
Для отключения прибора от источника электропитания нельзя
тянуть за провод.
6. Основные рабочие узлы станка
