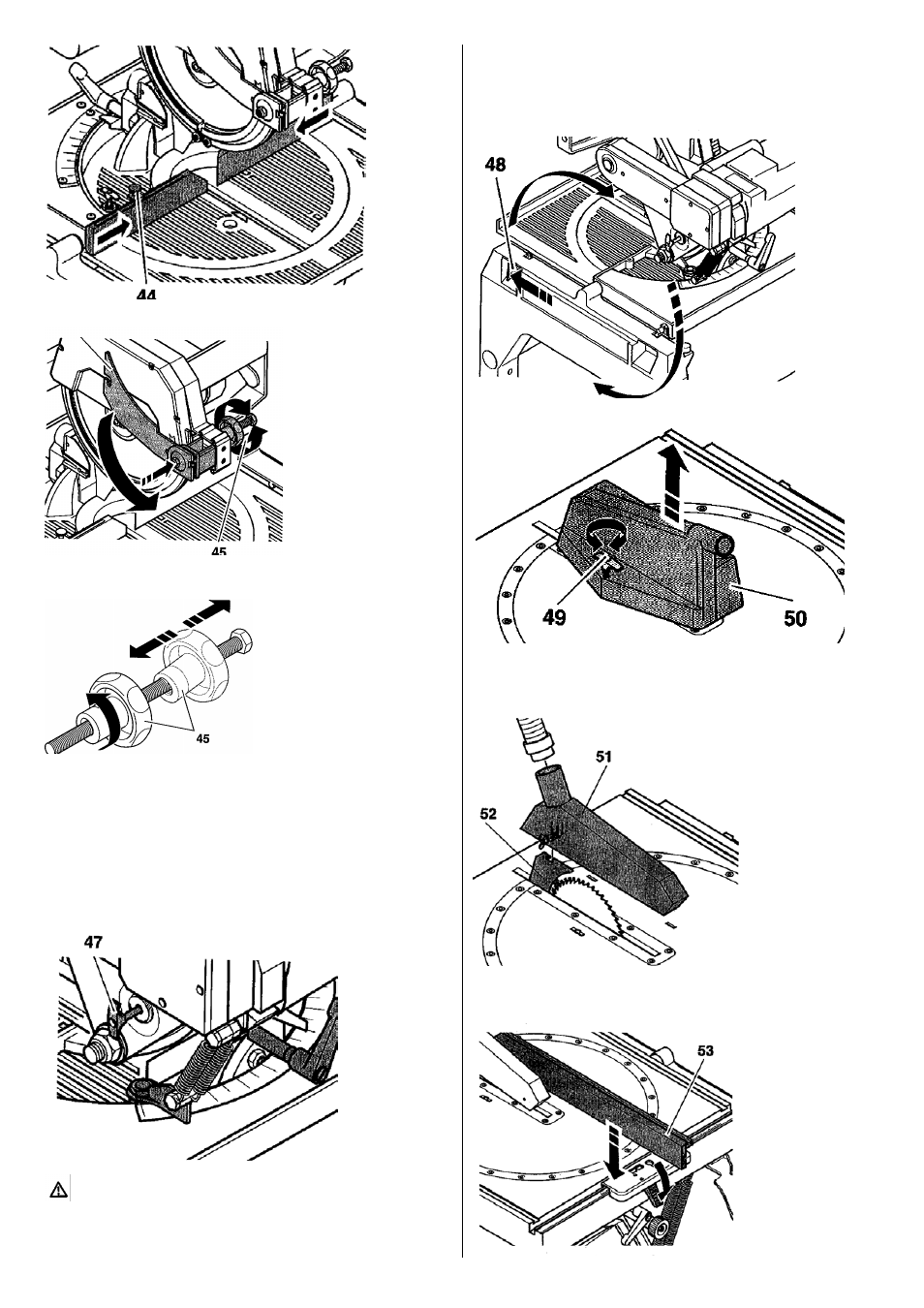

4. Ослабьте стопорный винт (45) на опорном ноже (46)
46
Примечание:
Стопорная гайка (45) позволяет быстро провести регулировку:
Для проведения регулировки: ослабьте стопорную гайку, слегка
наклоните ее и сдвиньте по резьбе стержня на необходимое
расстояние.
Для того, чтобы затянуть, сдвиньте упорную гайку по резьбе до упора
(стопорная гайка при этом выпрямляется) и затяните ее.
5. Сдвиньте опорный нож вниз и зажмите стопорный винт.
6. Чтобы зафиксировать установленную высоту необходимо:
опустить головку пилы, повернуть фиксатор (47) против часовой
стрелки на четверть оборота и медленно установить головку пилы в
горизонтальное положение, при этом произойдет зацепление
фиксатора (47).
Вероятность раздавливания!
При повороте рабочего стола для замены режима работы
имеется вероятность раздавливания!
Не находитесь между рабочим столом и боковыми стенами!
При повороте крепко удерживайте стол, чтобы он случайно не
упал!
Убедитесь в том, что головка пилы надежно закреплена и
защищена от случайного наклона!
7. Потяните рычаг (48) вперед и аккуратно поверните рабочий
стол.
8. Ослабьте ключ с Т-образной рукояткой и удалите ящик для
сбора опилок (50) с рабочего стола
9. Установите предохранительное устройство лезвия (51) на
опорном ноже (52); для этого продвиньте предохранительное
устройство для лезвия до щели в опорном ноже и затем протолкните
его в это отверстие. После этого затяните барашковую гайку.
10. Подключите порт удаления пыли с предохранительного
устройства для лезвия с соответствующей камерой для сбора пыли.
11. В случае необходимости, прикрепите направляющую планку (53)
к передней стороне рабочего стола.
