Монтаж рабочего стола ленточной пилы

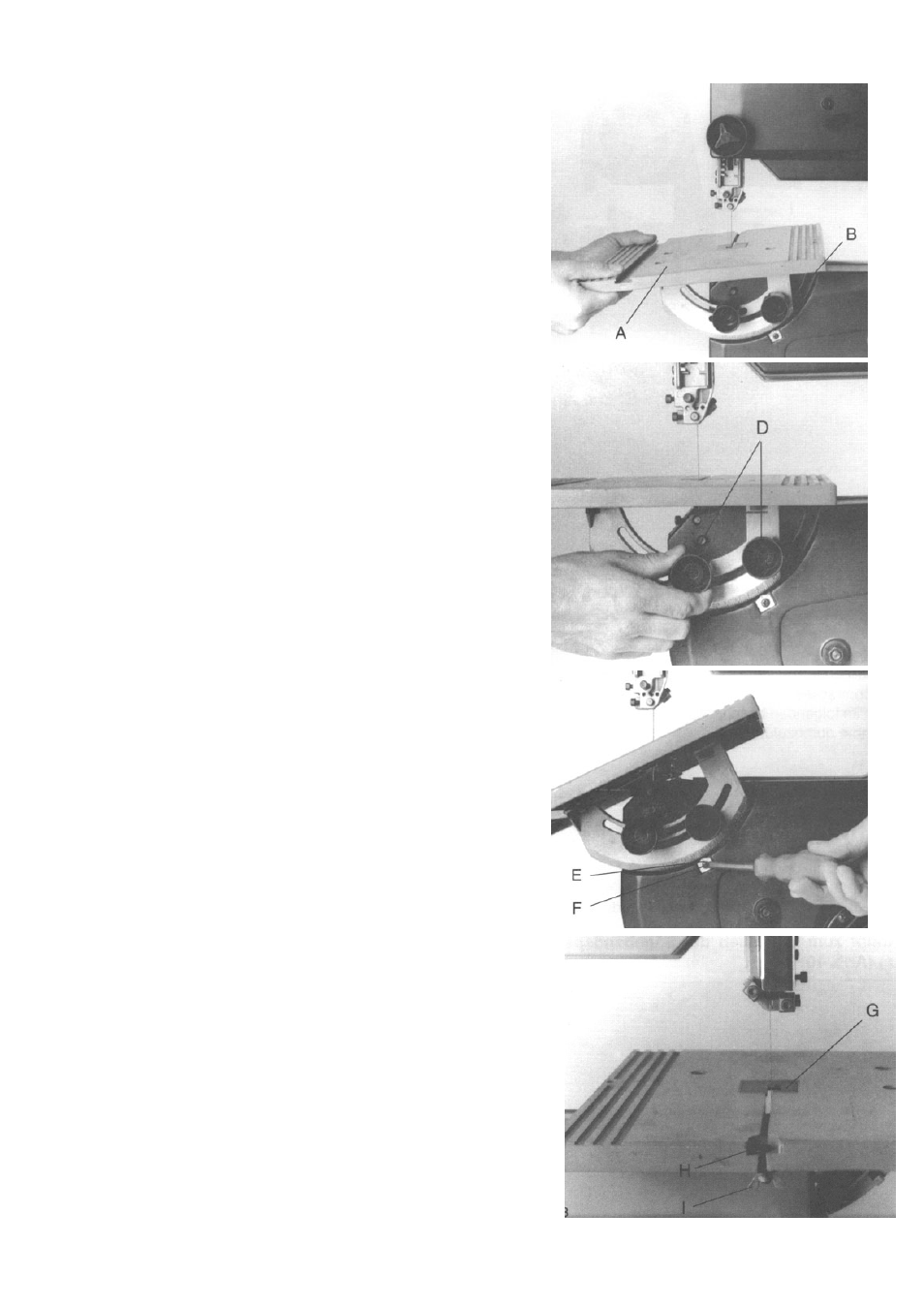

Рис. 15
1. Уложите рабочий стол [A] на раму ленточной пилы. Пильную
ленту пропустите сквозь щель в рабочем столе.
Шип [B] рамы должен войти в паз, находящийся на внутренней
стороне направляющей для изменения положения рабочего
стола.
Рис. 16
2. С помощью двух винтов с грибковыми головками [D] и двух
подкладных шайб укрепите рабочий стол на раме пилы.
Рис. 17
3. Указатель угла наклона рабочего стола [E] укрепите на раме
пилы с помощью винта [F].
Рис. 18
4. Уложите на место вставку рабочего стола [G], а упорный винт [H]
с подкладной шайбой укрепите на рабочем столе с помощью
барашковой гайки [I]. Подкладная шайба и барашковая гайка
должны располагаться на нижней поверхности рабочего стола.
