Инструкция по эксплуатации Metabo BS 230
Страница 11
11

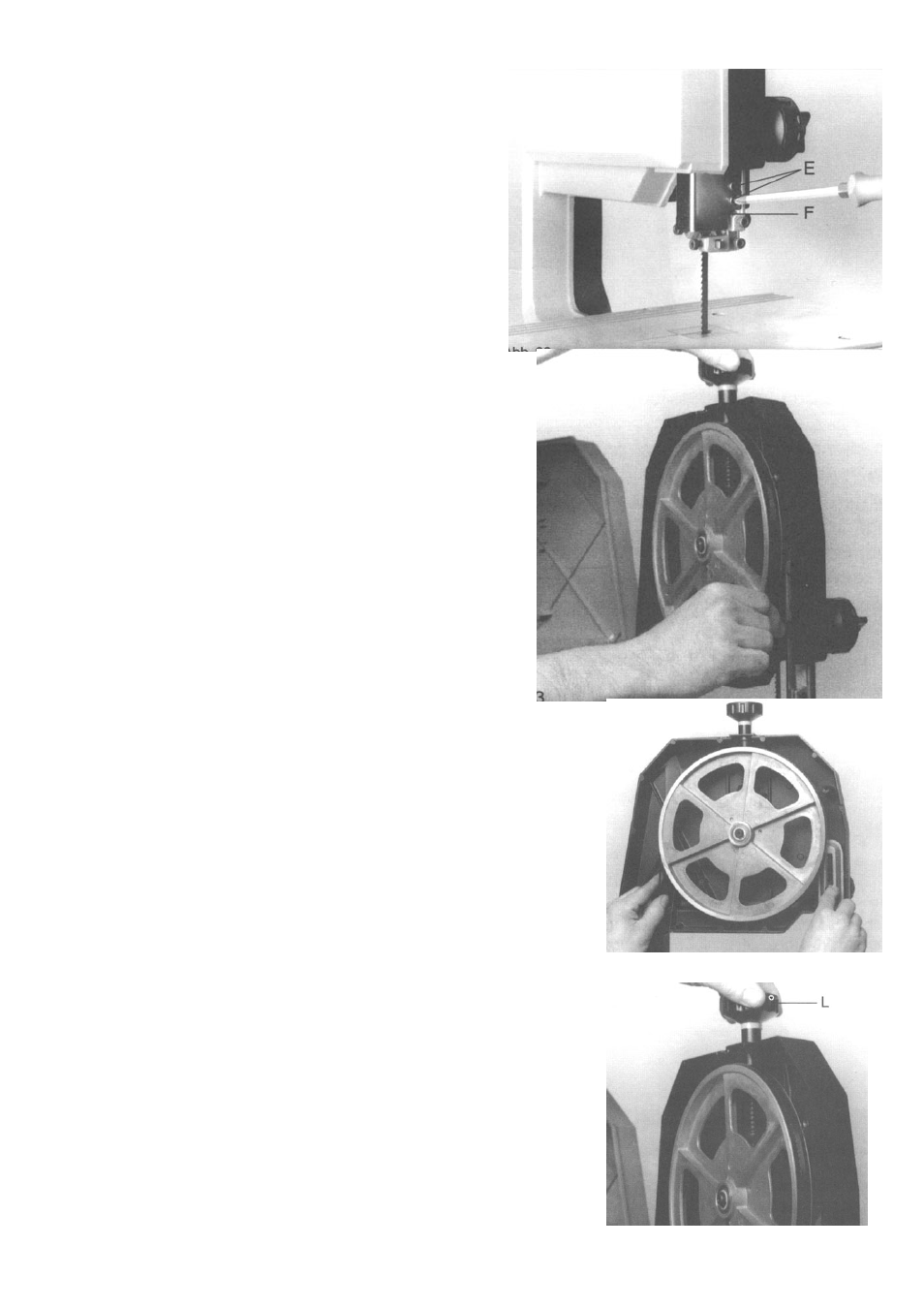

Рис. 22
3. Освободите оба крепящих винта [E] щитка пильной
ленты [F] и снимите щиток.
4. Снимите со стола ленточной пилы винт установки
рабочего стола вместе с подкладной шайбой и бараш-
ковой гайкой.
Рис. 23
5. Введите через щель в столе пильную ленту до середины
стола. При этом обратите внимание на то, чтобы зубья
ленты были со стороны переднего края рабочего стола, а
кончики зубьев были направлены вниз.
6. Полностью ослабьте натяжение пильной ленты, для чего
надавите сверху вниз на рукоятку натяжения ленты и
оставьте рукоятку в нижнем положении.
Рис. 24
7. Теперь наложите пильную ленту на оба шкива и установите ленту в
середине обрезиненной поверхности каждого из шкивов.
Натяжение полотна ленты
Рис. 25
Вращайте установочную рукоятку [L] по часовой стрелке до тех пор, пока
пильная лента не натянется. Правильность натяжения контролируется
боковым давлением пальца на ленту примерно в середине между шки-
вами. При правильном натяжении лента может прогибаться под давле-
нием пальца примерно на 1-2 мм.
… Важно: При слишком большом натяжении лента может лопнуть.
Опасность получения травмы!
При слишком малом натяжении лента при вращении шкивов может
оставаться неподвижной.
