15

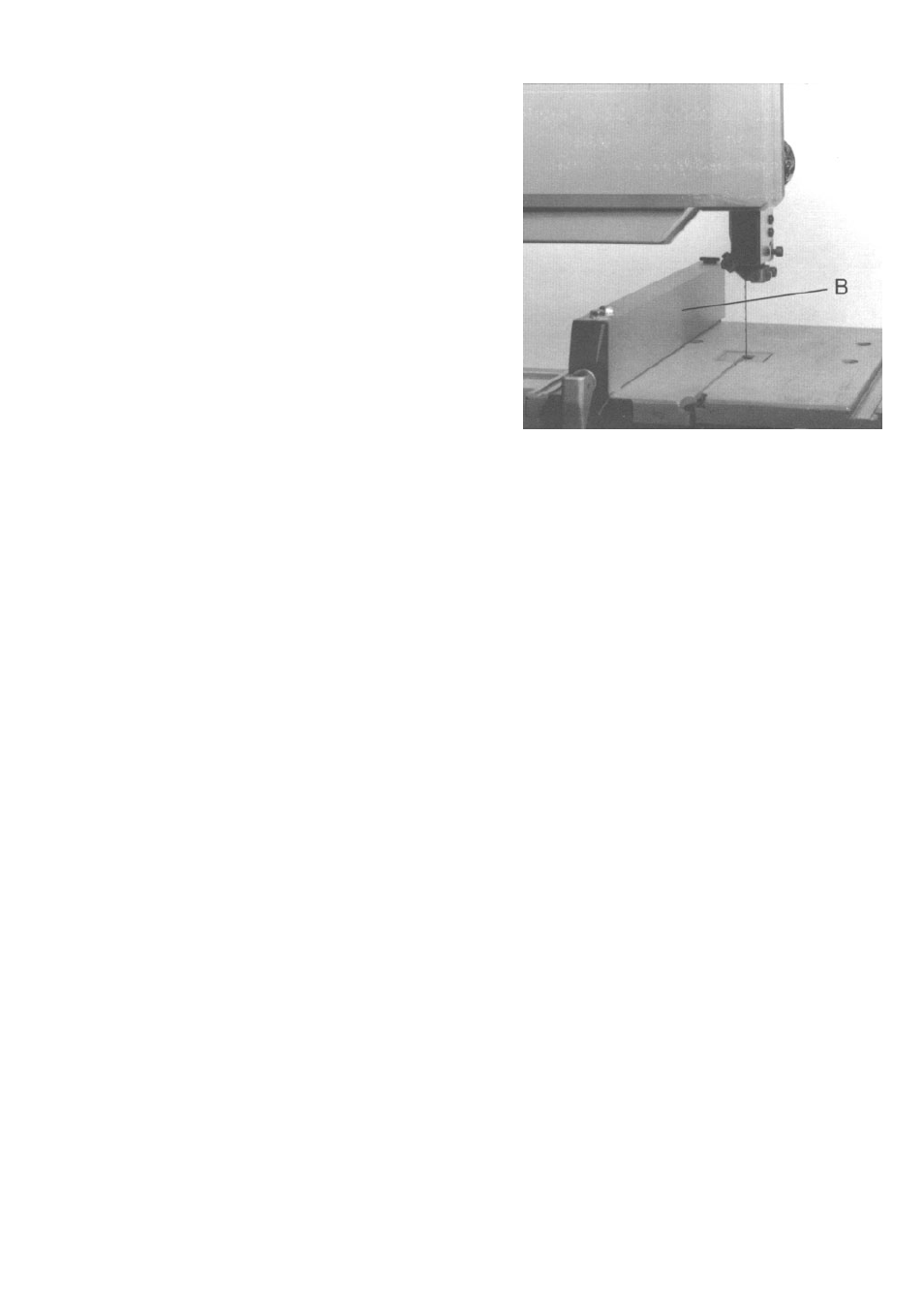

Параллельный упор [B] (Рис. 37)
Рис. 37
Для обеспечения ровных продольных разрезов заготовка
направляется
в зону рабочего инструмента вдоль
параллельного упора. Параллельный упор устанавливается
на ширину отрезаемой части заготовки.
6. Указания по использованию ленточной пилы
При всех типах разрезов верхнее направляющее устройство
ленты устанавливается как можно ближе к поверхности
обрабатываемой заготовки. При этом достигается наилучшее
качество разреза и максимальная безопасность оператора.
Чтобы избежать заклинивания пильной ленты, направляйте
заготовку, постоянно прижимая её двумя руками к
поверхности рабочего стола. Скорость подачи заготовки
должна быть равномерной и выбирается таким образом,
чтобы пильная лента свободно резала материал.
Всегда, когда они могут быть установлены, используйте параллельный упор или поперечный шаблон для всех
типов разрезов. Это устраняет соскальзывание пильной ленты с линии разреза, особенно при работах с на-
клонным положением рабочего стола.
Заранее планируйте все шаги обработки заготовки. Старое ремесленное правило гласит: «дважды отмерь,
один раз отрежь». Лучше выполнить за один проход один разрез, чем несколько разрезов, что может потребо-
вать обратного вытягивания заготовки. В этом случае машина выключается и после того как пильная лента
полностью остановится, заготовка вытягивается назад.
Отчётливо представляйте себе, как пильная лента образует разрез, и устанавливайте ширину отрезаемой час-
ти заготовки так, чтобы ширина разреза входила в ширину отрезаемой части. Давайте некоторый припуск на
ширину заготовки, если заготовка будет подвергаться дальнейшей обработке.
Продольный разрез
Продольный разрез характеризуется тем, что линия разреза проходит вдоль волокон древесины.
Можно выполнять разрез по линии произвольной формы, нанесённой на поверхности заготовки от руки, но
наилучшие результаты получаются, однако, если заготовка продвигается к рабочему инструменту вдоль па-
раллельного упора.
При перпендикулярном разрезе (когда поверхность рабочего стола перпендикулярна пильной ленте) парал-
лельный упор должен быть установлен слева от пильной ленты так, чтобы заготовку можно было надёжно на-
правлять вдоль упора правой рукой.
При выполнении длинных косых разрезов с наклонным положением рабочего стола параллельный упор дол-
жен устанавливаться справа от пильной ленты так, чтобы заготовку можно было ровной стороной прижать к
упору (если ширина заготовки позволяет это сделать) и тем самым предотвратить соскальзывание заготовки.
Поперечный разрез
При поперечном разрезе линия разреза перпендикулярна направлению волокон древесины. В этом случае
также возможно выполнение разреза по линии произвольной формы, нанесённой на поверхность заготовки от
руки, но из соображений безопасности и точности рекомендуется установить шаблон для поперечного разреза.
Для выполнения косых разрезов этот шаблон может поворачиваться в обе стороны на угол до 45°. Вместе с
наклонной установкой рабочего стола шаблон может использоваться также при выполнении разрезов с двой-
ным наклоном.
Плотно прижимайте заготовку к упору шаблона и одновременно прижимайте заготовку к поверхности рабочего
стола. Следите за положениями ваших пальцев, особенно в конце разреза; сохраняйте безопасное расстояние
до пильной ленты. Небольшие заготовки необходимо удерживать с помощью тисков или струбцин.
Шаблон для поперечного разреза может иметь концевой упор, что позволит нарезать много заготовок одинако-
вой длины. Концевой упор может также использоваться в качестве дополнительной опоры заготовки при на-
клонном положении рабочего стола.
Разрез по линии произвольной формы
