Инструкция по эксплуатации Metabo BS 230
Страница 7
7

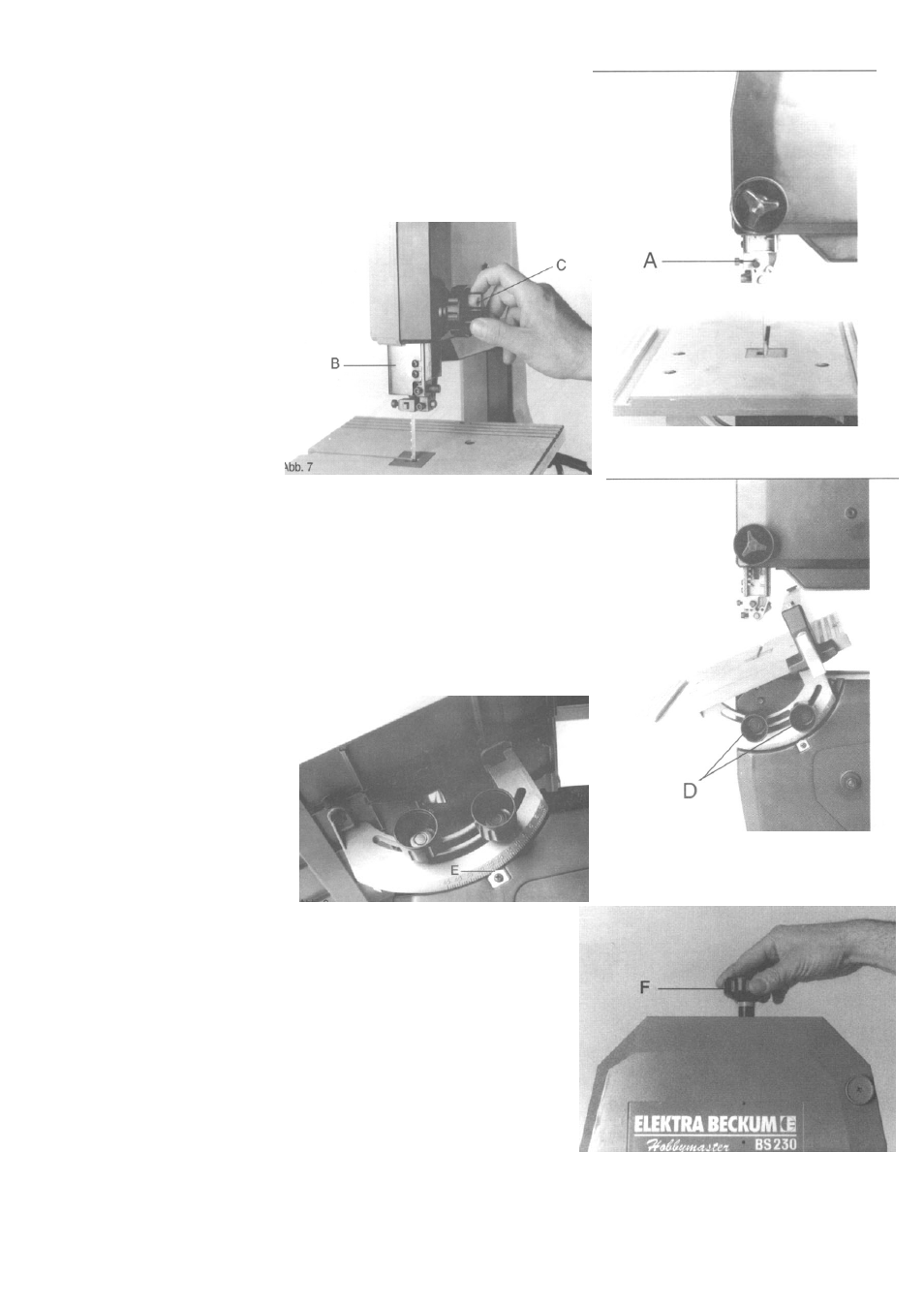

1. Штифтовая направляющая [A] (Рис. 6)
Рис. 6
Направляет пильную ленту и препятствует смещению ленты в
процессе резания заготовки. После смены пильной ленты необходимо
заново установить положение штифта.
2. Запирающая рукоятка сдвижной трубки
Рис. 7
Штифтовая
направляющая/Защита
пильной ленты [B] должны
быть установлены на 1-2 мм
выше поверхности обрабаты-
ваемой заготовки. Установку
необходимо проводить или,
по крайней мере, проверять
перед каждым процессом
резания.
Для
установки
освободите
запирающую
рукоятку сдвижной трубки [C],
проведите установку и снова
туго затяните запирающую
рукоятку.
3. Запирающие рукоятки устройства установки рабочего стола [D]
(Рис. 8)
Рис. 8
Освободите запирающие рукоятки [D] настолько, чтобы можно было
установить необходимый наклон рабочего стола. Тугая затяжка
запирающих рукояток обеспечит надёжную фиксацию рабочего стола в
установленном положении.
4. Указатель угла наклона рабочего стола (в градусах) [E] (Рис. 9)
Рис. 9
Указатель
угла
наклона
расположен
под
рабочим
столом и служит для быстрой,
но приблизительной установки
угла наклона стола. Указание:
Для точной установки угла
наклона
следует
провести
пробный разрез заготовки и
при необходимости провести
дальнейшую юстировку угла.
5. Рукоятка для установки натяжения пильной ленты [F]
Рис. 10
Эта вращающаяся рукоятка служит для установки необходимого
натяжения пильной ленты.
