12
Регулировка положения пильной ленты
… Перед регулировкой положения пильной ленты необходимо
установить правильное натяжение полотна ленты.

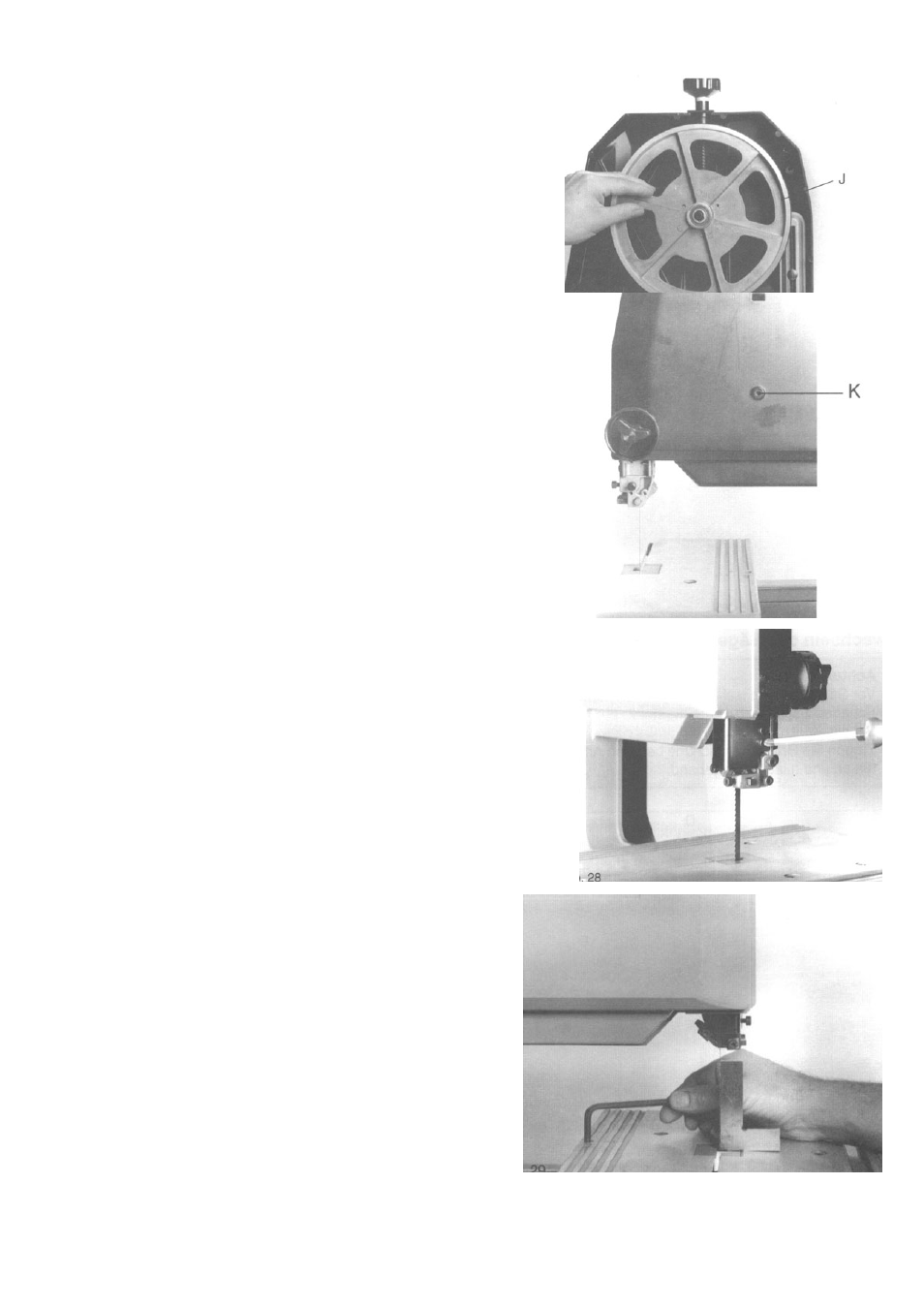

Рис. 26
1. Медленно поворачивайте рукой верхний шкив [J] привода
пильной ленты по часовой стрелке. При этом лента должна
двигаться по середине шкива. Если это не так, откорректируйте
угол наклона оси верхнего шкива.
Рис. 27
2. Чтобы откорректировать угол наклона оси верхнего шкива,
шестигранным ключом (3,2 мм) вращайте регулировочный винт
в верхней части задней стенки корпуса машины [K].
3а. Если пильная лента при медленном вращении верхнего шкива
смещается в сторону задней стенки корпуса, вращайте
регулировочный винт против часовой стрелки до тех пор, пока
лента не будет двигаться точно по центру рабочей поверхности
шкива.
3b. Если пильная лента при медленном вращении верхнего шкива
смещается в сторону переднего края шкива, вращайте
регулировочный винт по часовой стрелке до тех пор, пока лента не
будет двигаться точно по середине рабочей поверхности шкива.
4. Теперь проверьте движение пильной ленты по рабочей
поверхности нижнего шкива. Лента должна всей своей
шириной лежать на рабочей поверхности нижнего шкива.
Откорректируйте угол наклона оси верхнего шкива таким
образом, чтобы пильная лента перемещалась также и по
середине рабочей поверхности нижнего шкива.
5. Перед включением машины несколько раз от руки энергично
проверните верхний шкив по часовой стрелке, чтобы проверить
движение ленты по рабочим поверхностям шкивов. Если
необходимо, снова проведите регулировку положения оси
верхнего шкива.
Рис. 28
6. После установки положения пильной ленты снова установите на
оба винта крепления щиток ленты.
7. Закройте дверцу корпуса и заприте её на оба замка.
8. Снова установите на стол ленточной пилы винт установки
рабочего стола вместе с подкладной шайбой и барашковой
гайкой.
Выравнивание
углового положения рабочего стола
относительно пильной ленты
Рабочий стол ленточной пилы может наклоняться на угол до
45°. После освобождения на узле крепления рабочего стола
винтов с грибковыми рукоятками можно провести регулировку
углового положения рабочего стола. С помощью концевого
упорного болта на нижней стороне рабочего стола
устанавливается угловое положение стола относительно
пильной ленты.
Рис. 29
1. Освободите зажимную рукоятку сдвижной трубки.
Установите направляющий узел пильной ленты в самое
верхнее положение и снова туго затяните зажимную
рукоятку сдвижной трубки.
2. Освободите обе зажимные рукоятки узла регулировки
положения рабочего стола.
3. С помощью небольшого слесарного угольника проконтролируйте угловое положение рабочего стола отно-
сительно пильной ленты, как это показано на рис. 29.
4. Удерживая рабочий стол за внешний край, осторожно слегка приподнимите или опустите его, чтобы рабо-
