8

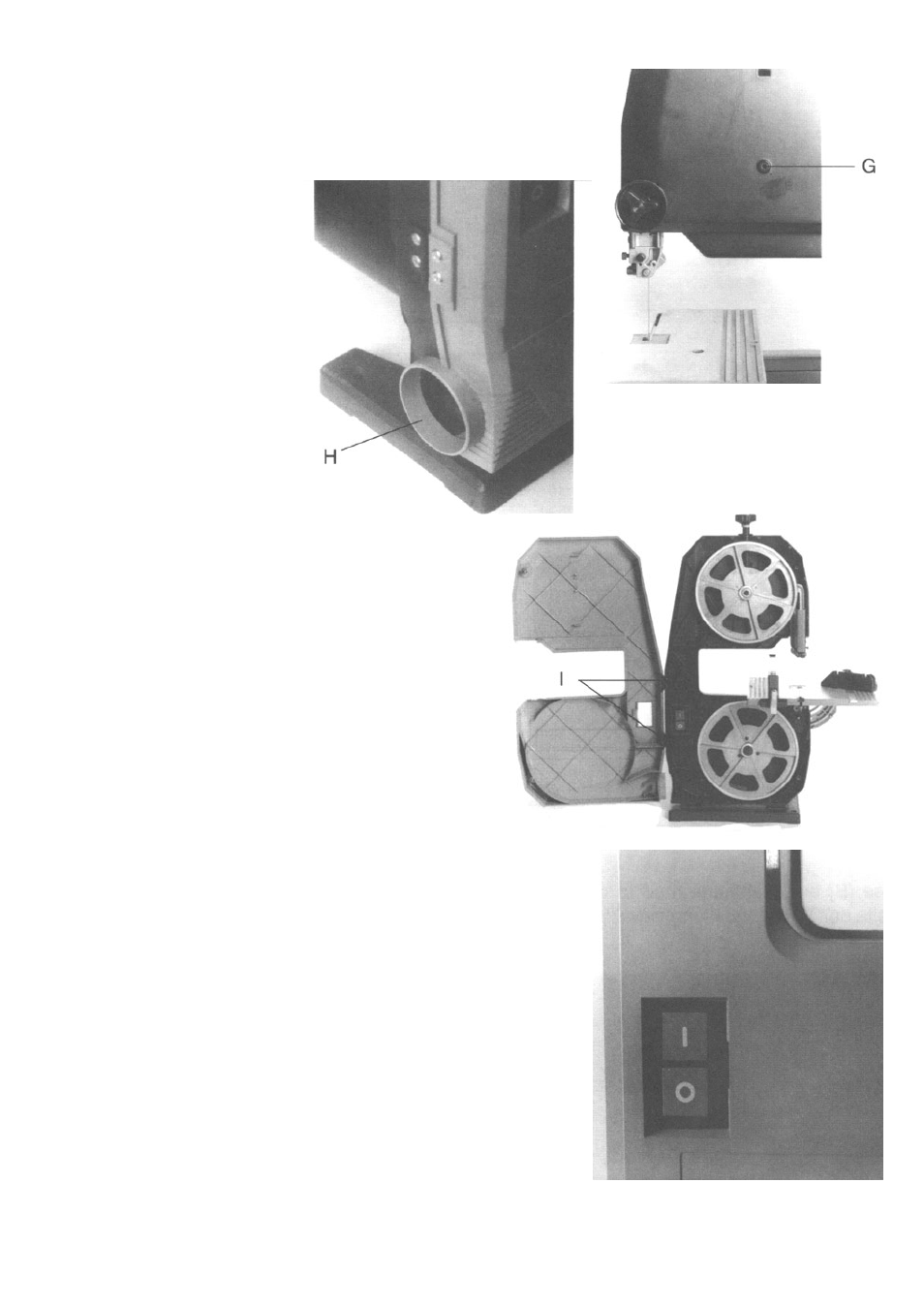

6. Винт установки пильной ленты [G]
Рис. 11
С помощью этого установочного винта положение пильной ленты
юстируется таким образом, чтобы она двигалась по середине шкивов.
7. Штуцер для
присоединения устройства
отсоса опилок [H]
Рис. 12
Этот штуцер обеспечивает
возможность подсоединения
устройства отсоса опилок
или какого-либо промыш-
ленного
отсасывающего
устройства для удаления
выделяющихся опилок.
Диаметры штуцера
внутренний/внешний
57/63 мм.
8. Петли дверцы корпуса [I]
Рис. 13
Дают возможность открывания дверцы корпуса для замены
пильной ленты и проведения регулировочных работ.
9. Выключатель, размыкающийся при пропадании
напряжения в сети [K]
Рис. 14
Выключатель этой ленточной пилы имеет устройство,
размыкающее выключатель при пропадании напряжения в
электрической сети. При появлении напряжения в сети
выключатель необходимо включить заново.
Чтобы включить выключатель нажмите кнопку [I].
Чтобы выключить выключатель нажмите кнопку [0].
4. Монтаж
Эта ленточная пила, из соображений удобства упаковки, поставляется
собранной не полностью. Окончательная сборка рабочего стола пилы и
некоторые регулировочные работы проводятся силами изготовителя,
как это описано ниже, перед первым вводом пилы в эксплуатацию.
Необходимые инструменты для монтажа
Для монтажа необходимы следующие инструменты:
-
Небольшой слесарный или столярный угольник
- Отвёртка с крестообразным лезвием №2
- Отвёртка с плоским лезвием средней величины (примерно 4 мм)
- Рожковый-накидной гаечный ключ (только в случае, если ленточная
пила будет устанавливаться на верстаке или на подставке). Размер
ключа должен соответствовать головкам болтов, которые будут
использоваться для крепления пилы.
