Инструкция по эксплуатации Metabo BS 230
Страница 10
10
Регулировка высоты разреза

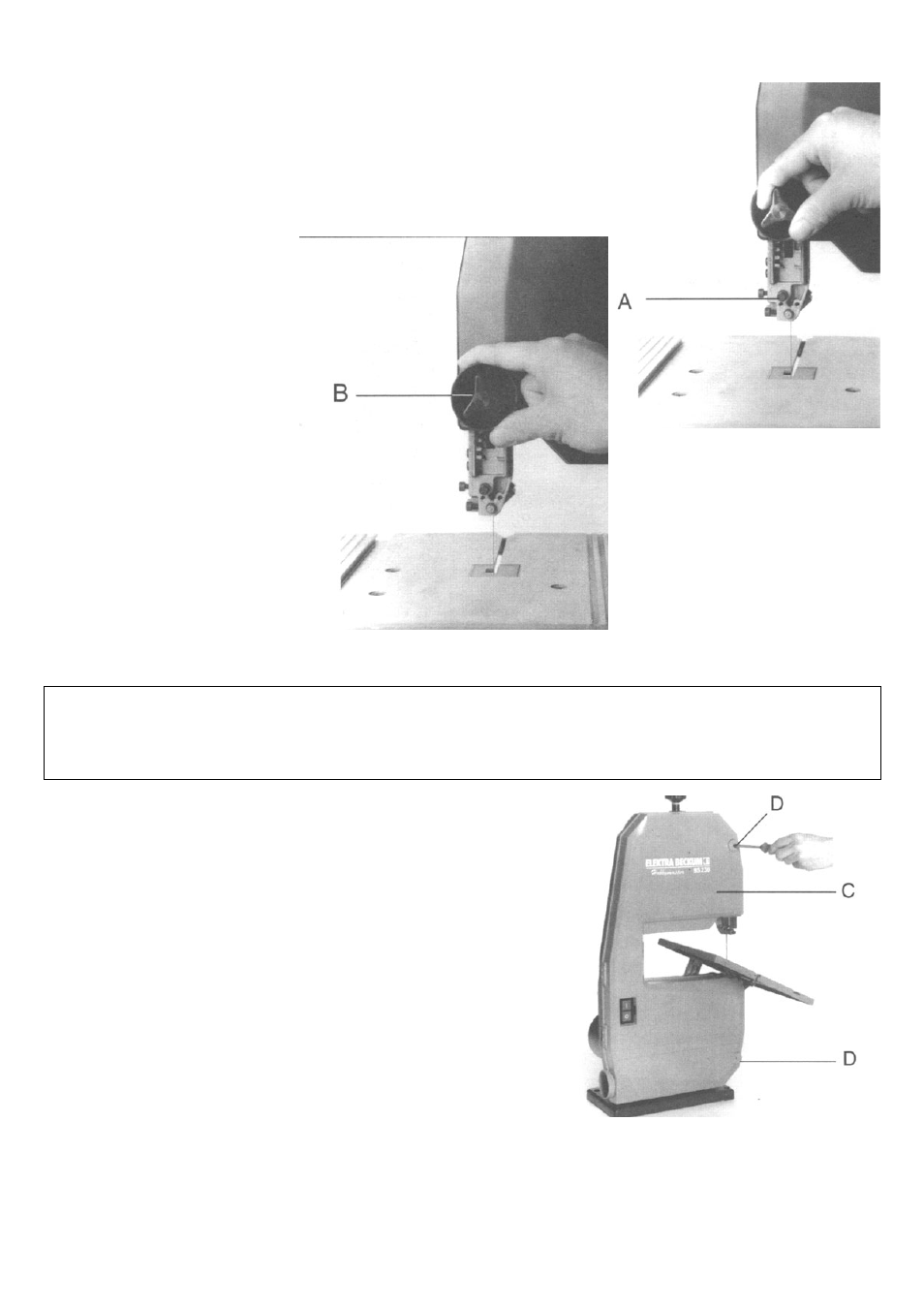

Рис. 19
Верхняя направляющая пильной ленты должна устанавливаться в
соответствии с толщиной обрабатываемой заготовки. Верхний узел [A]
направляющего устройства пильной ленты должен устанавливаться
примерно на 3 мм выше поверхности обрабатываемой заготовки или
так близко к верхней поверхности заготовки, как только возможно.
Рис. 20
Для установки высоты разреза
ослабьте запирающую рукоятку
сдвижной
трубки [B] и
вращением
рукоятки
пе-
ремещения сдвижной трубки
установите
узел
направляющего
устройства
пильной
ленты
на
необходимую высоту. После
выполнения установки снова
туго затяните запирающую
рукоятку сдвижной трубки.
Замена пильной ленты
… Внимание!
Перед заменой пильной ленты выньте вилку кабеля электропитания пилы из розетки электрической сети.
Пильная лента острая!
Возможны порезы лентой.
При любых работах с пильной лентой носите защитные перчатки.
Рис. 21
1. Освободите запирающую рукоятку сдвижной трубки и установите
направляющий узел пильной ленты на высоту, примерно равную
половине расстояния между рабочим столом и рамой.
2. С помощью отвёртки отоприте оба замка [D] и откройте дверцу
корпуса [C].
