14

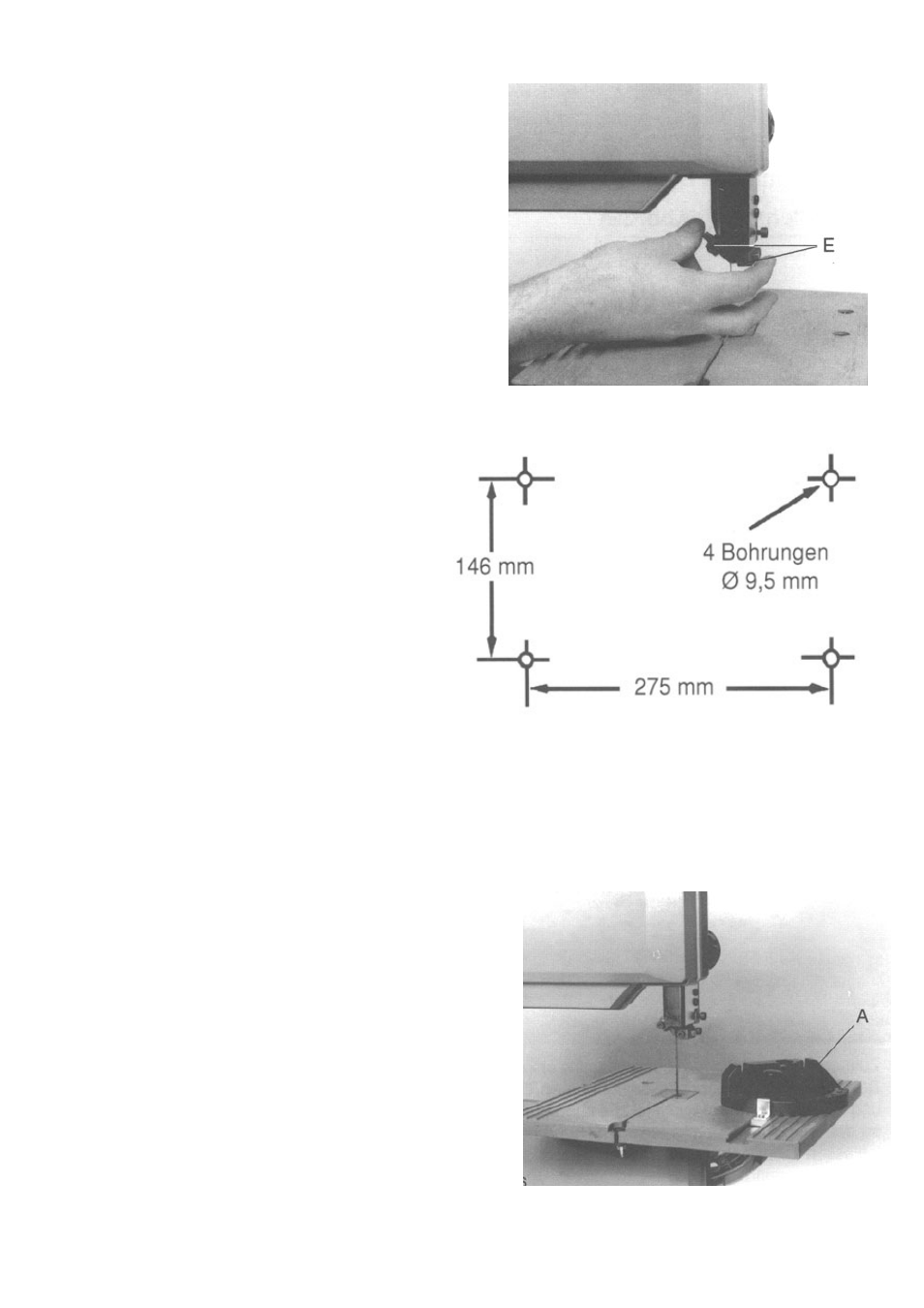

Рис. 34
4. Наконец,
отрегулируйте положение верхних
направляющих штифтов. Для этого освободите оба
болта с внутренними шестигранниками в головках [E] и
оба направляющих штифта одновременно сдвиньте на-
встречу друг другу так, чтобы они соприкоснулись с
пильной лентой. Отпустите оба штифта и проверните
от руки верхний шкив пильной ленты по часовой
стрелке.
Проверьте, на одинаковом ли расстоянии от пильной
ленты находятся оба штифта. Снова туго затяните
болты с внутренними шестигранниками в головках [E].
Повторите тот же процесс регулировки для штифтов
нижнего направляющего устройства.
Монтаж ленточной пилы на верстаке или на подставке
Рис. 35
4 отверстия диаметром 9,5 мм.
Чтобы обеспечить устойчивое положение вашей
ленточной пилы, вы должны установить её либо на
прочном верстаке, либо на специальной подставке.
Для этой цели в основании машины предусмотрены
отверстия. Вы можете использовать для крепления
машины либо шурупы с головками под ключ в
соответствии с DIN 571, которые вы можете прямо
ввернуть в деревянную плиту верстака, либо болты
с шестигранными головками в соответствии с DIN
933,
совместно с подкладными шайбами,
пружинными шайбами и шестигранными гайками.
Под головки болтов необходимо подложить шайбы
из мягкой стали, чтобы гарантировать прочность
удержания и избежать повреждения основания машины. Болты крепления машины всегда следует вставлять
сверху, а гайки затягивать снизу, но не слишком сильно.
… Опасность получения травмы!
Во время движения пильной ленты проверьте, устойчиво ли стоит верстак или подставка под машину и не мо-
жет ли пила опрокинуться вместе с подставкой при обработке длинных заготовок, а также, не «гуляет» ли пила
за счёт вибрации.
В сомнительных случаях дополнительно укрепите верстак или подставку под машину.
5. Применение стандартных принадлежностей
Шаблон для поперечного разреза [A] (Рис. 36)
Рис. 36
Шаблон для поперечного разреза служит для безопасного
направления заготовки в зону рабочего инструмента при
поперечном разрезе или при косом разрезе. Для обеспечения
косых разрезов шаблон может поворачиваться по градусной
шкале в обе стороны на угол до 45°.
