Заземление системы – Инструкция по эксплуатации Graco T2 2:1 295616
Страница 9
Подготовка
312527N
9
5
Установите воздухопровод (мин. внутр.
диаметр 3/8 дюйма (76 мм) с прилагаемым
быстроразъемным соединением (52). См. Рис.8.
Заземление системы
Для снижения риска статических разрядов заземлите
насос и все другое оборудование, используемое или
находящееся в месте выполнения работ. Изучите
местные электротехнические правила, содержащие
детальные требования к заземлению
соответствующего оборудования в данном регионе.
Заземлите все оборудование.
1
Насос: Соедините провод заземления (Y) с
заземляющим винтом (72) и надежно затяните
винт. См. Рис.9. Подсоедините другой конец
провода к грунтовому заземлению. Обеспечьте
соответствие всем национальным, региональным и
местным электротехническим правилам и нормам.
2
Компрессор: в соответствии с рекомендациями
производителя.
3
Шланги для жидкости: пользуйтесь только
заземленными шлангами с макс. длиной 300
футов (91 м) чтобы обеспечить постоянное
заземление. См. "Заземление шлангов".
4
Раздаточный клапан: заземление
обеспечивается посредством подключения к
надлежащим образом заземленному шлангу
для жидкости и насосу.
5
Объект обработки: в соответствии с местными
правилами и нормами.
6
Емкость для жидкости: в соответствии с
местными правилами и нормами.
7
в соответствии с местными правилами и
нормами. Пользуйтесь только металлическими
электропроводящими емкостями. Не ставьте
емкость на непроводящую поверхность,
например, бумагу или картон, что нарушит
электропроводность цепи заземления.
8
Чтобы поддержать непрерывность заземления
при промывке или сбросе давления - плотно
прижмите металлическую поверхность
распылителя / раздаточного клапана к
заземленной металлической емкости, а затем
нажмите на пуск распылителя/клапана.

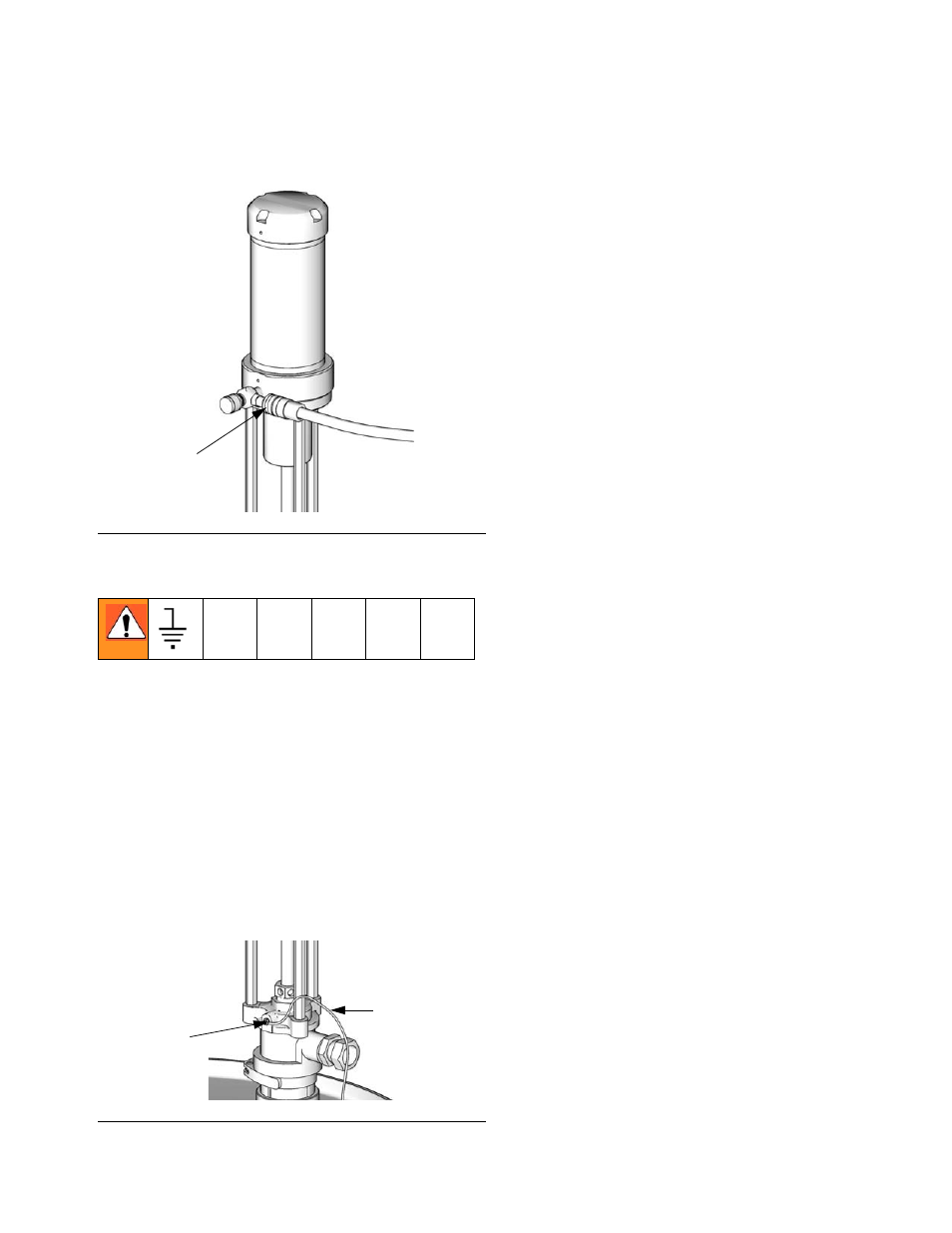

Рис.8
Рис.9
52
ti9970
Y
72
ti9970
