Типовая установка оборудования
6
312527N
Типовая установка для операций смазывания
Пояснения к Рис.3
A
Регулятор подачи воздуха к насосу
B
Масленка воздушной линии
C
Фильтр воздухопровода
D
Главный воздушный клапан стравливающего типа (для
насоса; установка обязательна)
E
Клапан слива жидкости (установка обязательна)
F
Переходник втулки
G
Воздухопровод с заземлением
H
Шланг для жидкости с заземлением
J
Вход подачи жидкости насоса
K
1/4 нтр (внутр) - Воздухоприемное отверстие насоса
L
1/2 нтр (внутр) - Выход жидкости

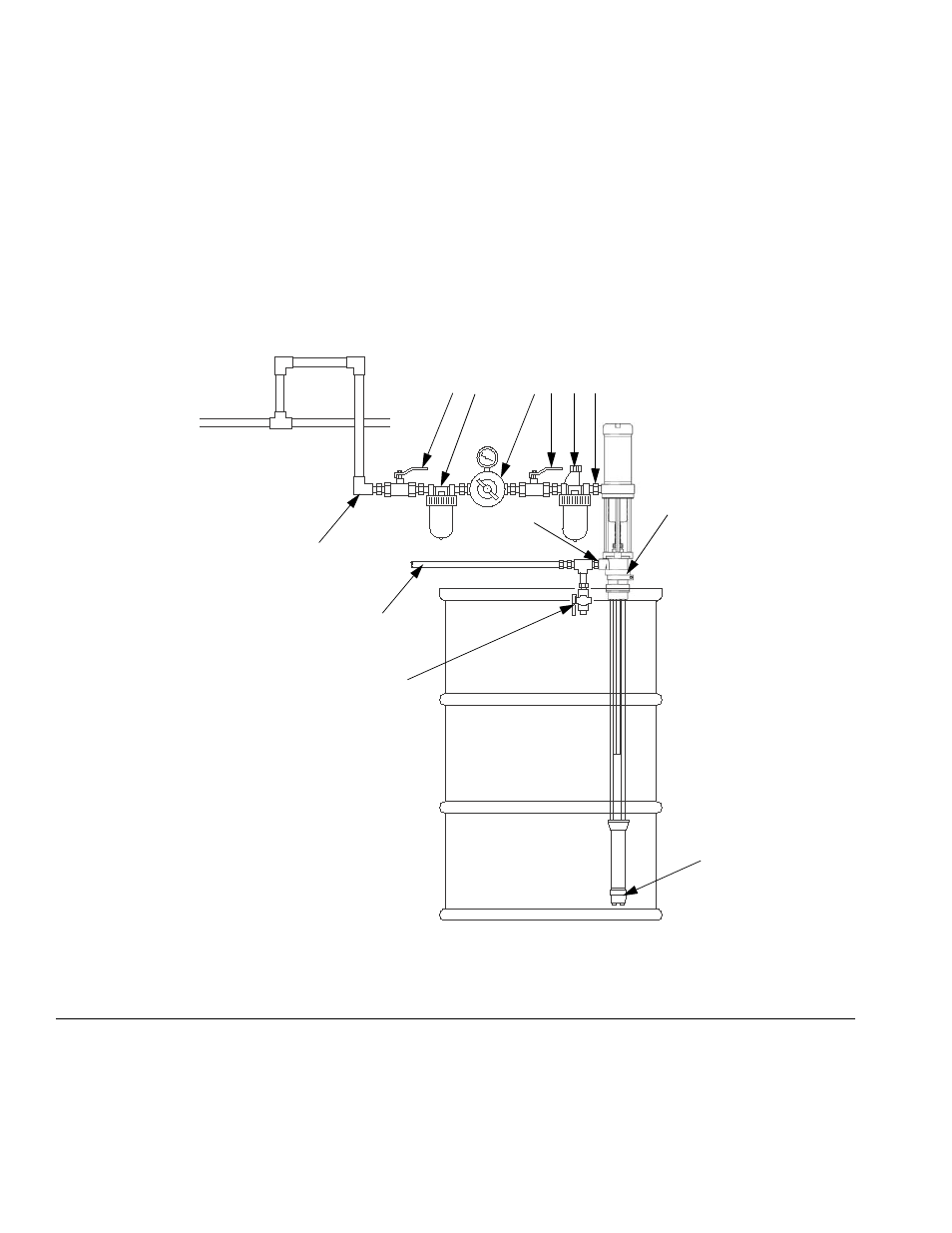

Рис.3: Типовая установка для операций смазывания
A
B
C
D
E
F
H
J
J
K
L
G
01349
D
