Типовая установка оборудования
312527N 5
Типичная установка с циркуляцией
Пояснения к Рис.2
A Дозатор
B Шланг с подогревом
C Датчик температуры жидкости (FTS)
D Шланг с подогревом
E FusionÐàñïûëèòåëü
F Дозатор и шланг для подачи воздуха к
пистолету-распылителю
G Линии подачи воздуха к насосу (мин. внутренний диаметр
3/8 in. (76 ìì).
J Линии подачи жидкости
K Питающие насосы
L Смеситель
M Сушилка-влагопоглотитель
N Рециркуляционные шланги / Возвратные шланги для сброса
избыточного давления
P Коллектор жидкости пистолета-распылителя

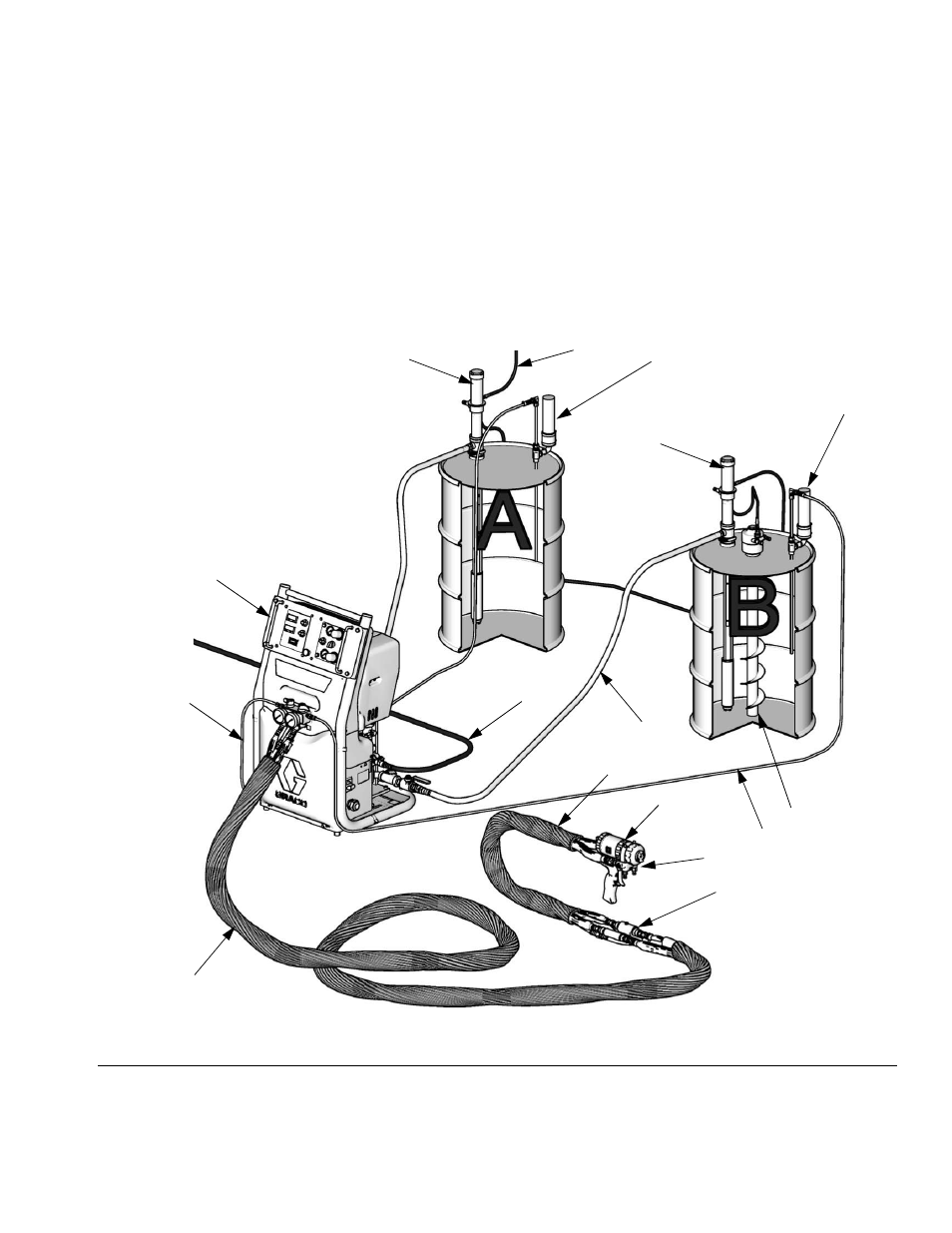

Рис.2: Типовая установка с циркуляцией
A
B
C*
D
E
K
L
M
F
N
P
* Показано в открытом состоянии. При эксплуатации обернуть лентой.
J
N
K
M
G
ti11571a
