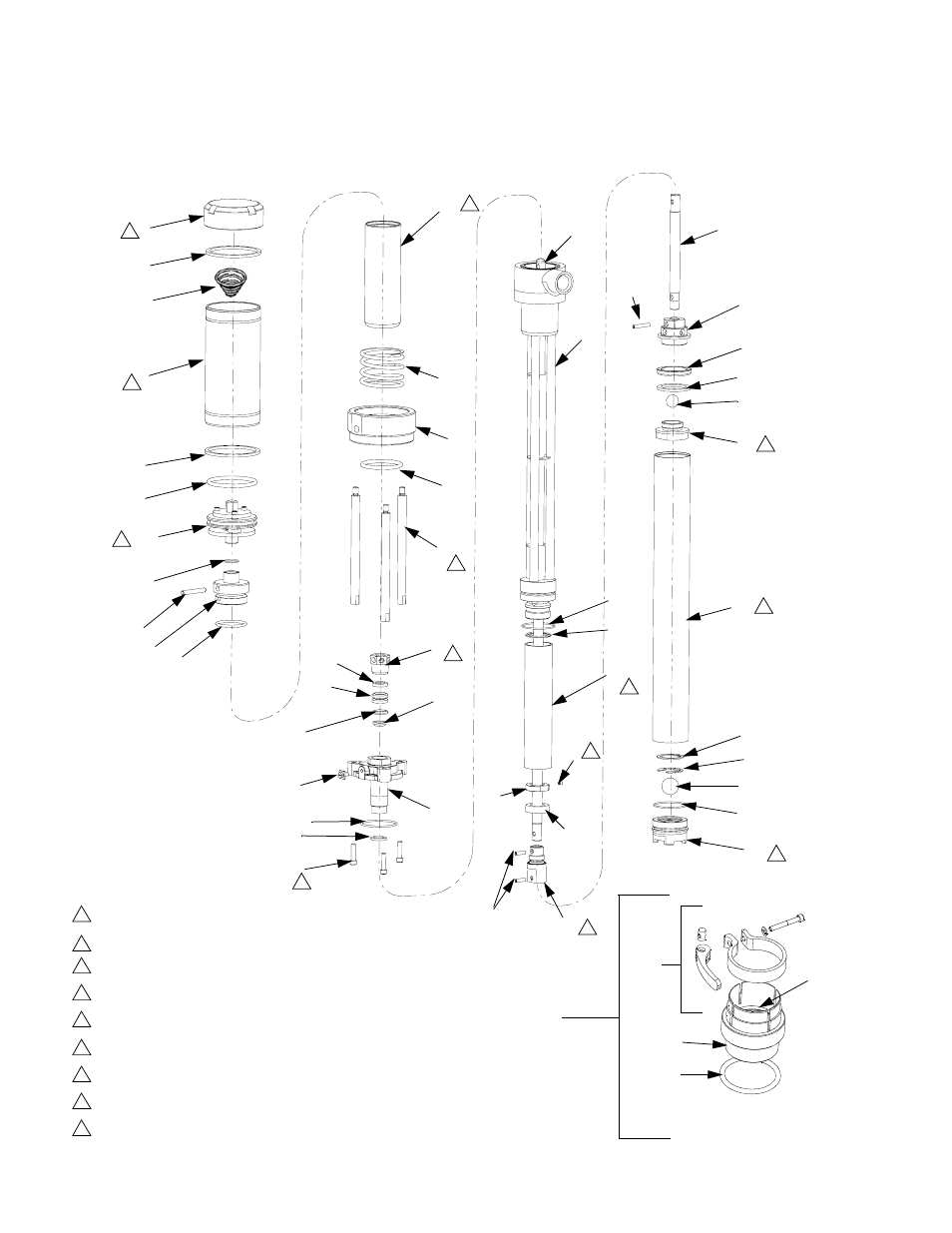

Parts - Model 295616
18 312527N
Parts - Model 295616
r_295616_311882_4g
51h 
*3
4
2
*3
1
 *13
 5
*15
*32
*28
*29
*30
27
25
24*
23
22
21
*33
60
53
 56
37
  55
36
39
34
42 
43
44
46
47
71 
38 
45
41 
40 
 54
38 
31*
26
r_295616_311882_1f
72
2
3
4
5
6
8
9
5
6
4
8
4
7
74 
73 
35 
 19
 17
*50
20 
51b
51c
51a
51
Переходник
втулки
Смажьте все уплотнительные сальники и прокладки до и
после сборки
Крутящий момент до 45-55 футофунтов (61-74,5 Н•м)
Крутящий момент до 30-40 футофунтов (40,6-54,2 Н•м)
Крутящий момент до 15-20 футофунтов (20,3-27,1 Н•м)
Крутящий момент до 10-12 футофунтов (13,5-16,3 Н•м)
Крутящий момент до 110-120
дюймов-фунт (12,3-13,4 Н•м)
Крутящий момент до 20-30
дюймов-фунт (2,2-3,3 Н•м)
Крутящий момент до 50-60 дюймов-фунт (5,6-6,7 Н•м)
Затянуть на 1/8 до 1/4 оборота сильнее, чем вручную
